组合门是门的组合。创建组合门时，用户实际上是创建一个包括已有的门的逻辑公式。门公式是由一个门或多个门结合逻辑运算符形成。运算符描述把门组合起来的方法，遵循逻辑算术的法则。
在本节中，我们会:
| • | 学习门视图的功能。 |
| • | 创建一个组合门。 |
我们会继续使用前面用过的同一版面。
要插入一个Gate View(门视图):
| 1. | 请从Layout Navigation Toolbar(版面导航条)上选择Page 1(第1页)标签。 |
| 2. | 请选择Insert(插入)→General(常规)→Gate View(门视图)命令。 |
| 3. | 请在版面上用户希望Gate View(门视图)左上角出现的地方点击鼠标左键。 |
| 4. | 这时Gate View(门视图)(图T4.14)会出现在版面上。 |

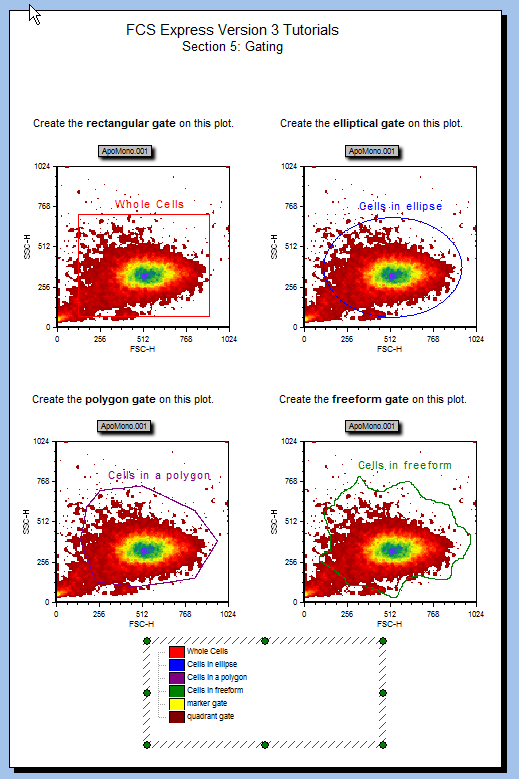

图T4.14 A Gate View on a Layout Page (在版面上的门视图)
要创建组合门:
| 1. | 请右键点击Gate View(门视图)，调出弹出菜单。 |
| 2. | 请从菜单上选择Add Combination Gate(添加组合门)(图T4.15)。 |

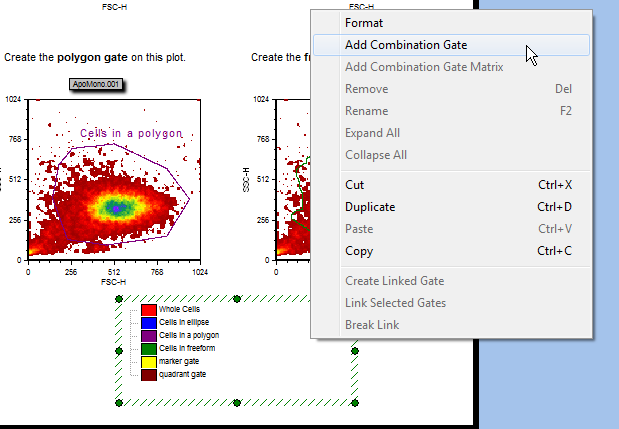

图T4.15 Add a Combination Gate (添加组合门)
| 3. | 这时会出现Create Gate(创建门)编辑器(图T4.16)。 |

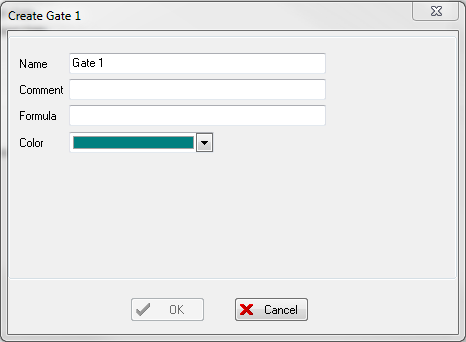

图T4.16 Create Gate Dialog (创建门对话框)
| 4. | 请在Name(名称)字段中输入"My Combination Gate(我的组合门)"。 |
| 5. | 请点击公式字段。 |
| 6. | 请输入"m"。 |
| 7. | 注意到文本"marker Gate(标识门)"已经自动为用户填写了。因为FCS Express知道该门是仅有的一个名称以字母"m"开头的门。 |
| 8. | 请按下空格键来接受对"marker gate"的选择。 |
| 9. | 请输入"o"。 |
| 10. | 请按下空格键来接受"or(逻辑运算符或)"。 |
| 11. | 请输入"q"。 |
| 12. | 请按下空格键来接受"quadrant Gate(象限门)" 选项。 |
| 13. | 请把颜色修改为"Plum(李子色)"。这时屏幕应该看起来如图T4.17所示。 |
| 14. | 请点击OK键来创建组合门。 |

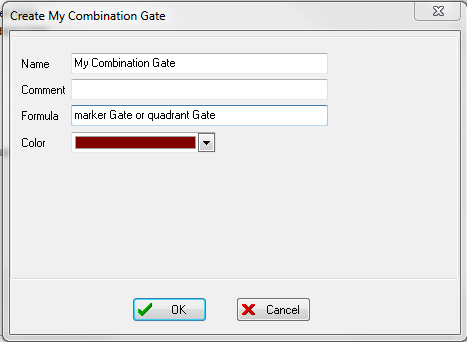

图T4.17 Create My Combination Gate Dialog (创建我的组合门对话框)
要想更多地了解如何创建组合门以及如何使用各种运算符，请参见用户手册部分的创建门一节。
接下来，让我们来学习如何移动门。
