在本节中，我们会:
| • | 为面板创建一个版面。 |
现在我们来创建一个版面，以便我们使用以前创建的面板来分析我们的实验数据。我们将使用绘图和门。(请参见以前的教程插入绘图、格式化绘图和使用门。)
我们将为第一组样本创建四个绘图。
| 1. | 如果Data List(数据列表)窗口没有打开，请把它打开。 |
| 2. | 请选择列表中的前四个文件(请点击第一个文件，按下Shift键，然后再点击第四个文件)。 |
| 3. | 请把选中的文件拖到Data List(数据列表)对话框的外边。 |
| 4. | 松开鼠标键，把文件放到版面中的空白处。 |

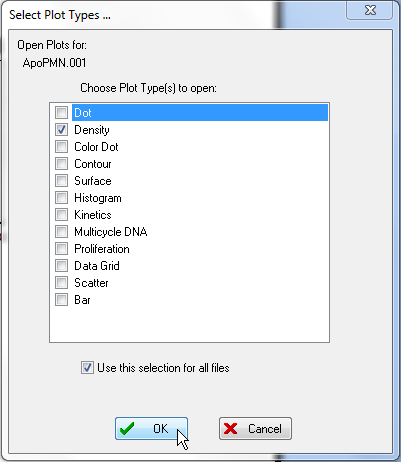

这时会弹出Select Plot Types…(选择绘图类型...)对话框，如图T10.14所示。
| 5. | 请选中Density Plot(密度图)选项，然后取消对其它绘图类型的选择。 |
| 6. | 请勾选Use this selection for all files(为所有文件使用这个选项)。 |
| 7. | 请点击OK键(图T10.14)。 |
图T10.14 Select Plot Types... (选择绘图类型...对话框)
这时使用Data List(数据列表)里的前四个数据文件创建的四个密度图将出现在绘图中。我们现在要调整密度图的大小，把它们在版面中排成一列。
| 8. | 请按下Ctrl键点击四个绘图来将它们全部选中。用户也许需要移动单个密度图来将其选中。或者，请按下鼠标键，拖出一个选框，把四个绘图全部包住；又或者，请选择Home(主页)→Editing(编辑)→Select All(选中所有)命令。 |

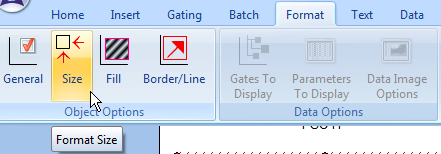

| 9. | 请选择Format(格式)→Object Options(对象选项)→Size(尺寸)命令(图T10.15)。 |
图T10.15 Selecting the Format Size Command (选择格式化尺寸命令)

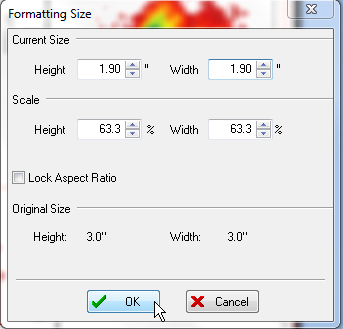

这时会出现Formatting Size(格式化尺寸)对话框，类似于图T10.16。
| 10. | 请在Height(高度)和Width(宽度)字段后都输入"1.9"，如图T10.16所示。或者，请点击Height(高度)和Width(宽度)字段旁边向下的箭头，把字段中的数值减至"1.9"。 |
| 11. | 请点击OK。 |
图T10.16 Formatting Size Dialog (格式化尺寸对话框)
我们现在将设置缩放以查看整个版面，使我们更方便地在绘图上调整四个密度图的位置。
| 12. | 请从缩放工具栏上选择缩放(图T10.17)。 |
图T10.17 Zoom Toolbar (缩放工具栏)
这时会出现Zoom(缩放)对话框(图T10.18)。
| 13. | 请选择Full Page(整个页面)单选按钮。 |
| 14. | 请点击OK(图T10.18)。 |
图T10.18 Zoom Dialog (缩放对话框)
这时屏幕上将呈现出整个版面。
| 15. | 请移动密度图，把它们按照顺序排成一列。 |

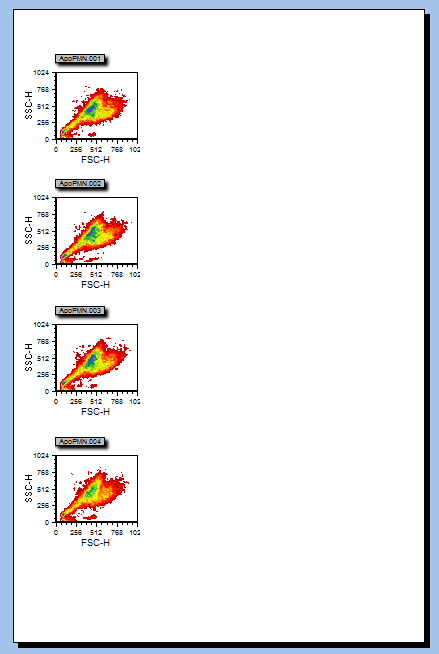

用户的版面看起来应该如图T10.19所示(颜色可能会不同)。要更多地了解在FCS Express中怎样操作对象，请参见使用对象教程。
图T10.19 Plots Arranged in Order (有序排列的绘图)
现在我们将设置绘图的标题，让它们显示File Name(文件名称)和Sample ID(样本编号)(就像在Data List(数据列表)中那样)，使得它们更好地被识别出来。
| 16. | 请选择Home(主页)→Editing(编辑)→Select All(选中所有)命令，选中所有绘图。 |
| 17. | 请选中Format(格式化)→Plot Options(绘图选项)→Title(标题)命令。 |

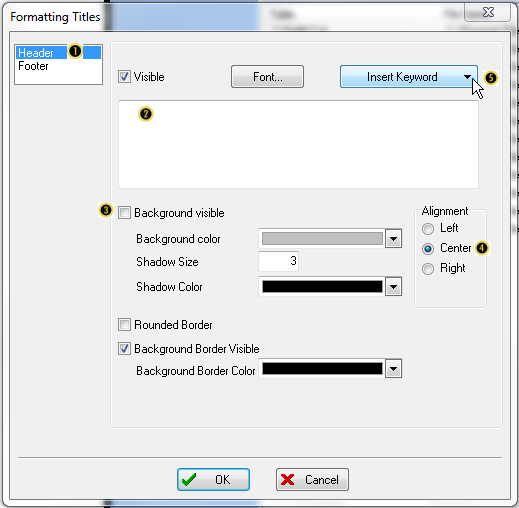

这时会出现类似于图T10.20中的Formatting Titles(格式化标题)对话框。以下几步中的数字编号都是针对该图而言。
| 18. | 请点击左侧的Header(头标题) 类别选项。 |
| 19. | 请删除选项区域中间文本框中的内容 (如果文本框中有任何内容的话)。 |
| 20. | 请取消Background visible(背景可见) 选项。 |
| 21. | 请在Alignment(对齐)部分选择Center(居中对齐) 。 |
| 22. | 请点击Insert Keyword(插入关键字)按钮 (图T10.20)。 |
图T10.20 Formatting Titles Dialog (格式化标题对话框)

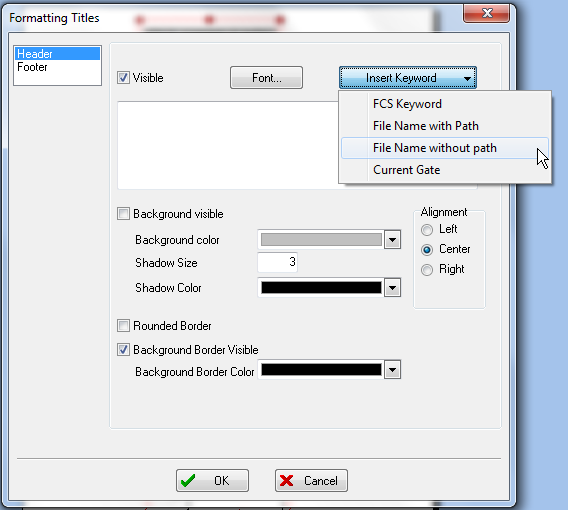

| 23. | 请从出现的下拉菜单中选中File Name without path(没有路径的文件名称)，如图T10.21中的光标所示。 |
图T10.21 Selecting File Name without path from the Insert Keyword drop-down list on the Formatting Titles Dialog (在格式化标题对话框中的插入关键字下拉列表中选择没有关键字的文件名称)
这时Formatting Titles(格式化标题)对话框会显示字符串"<$FCSE_FILENAMENOPATH>"。
| 24. | 请点击字符串的末尾，用空格键插入一个空格。 |
| 25. | 请点击Insert Keyword(插入关键字)按钮。 |
| 26. | 请从出现的下拉列表中选择FCS Keyword(FCS关键字)。 |
这时会出现Please select one or more keywords…(请选择一个或多个关键字...)对话框，如前图T10.10所示。
| 27. | 请向下移动到关键字列表的底端。 |
| 28. | 请点击SAMPLE ID(样本编号)(图T10.10)。 |
| 29. | 请点击OK(图T10.10)。 |

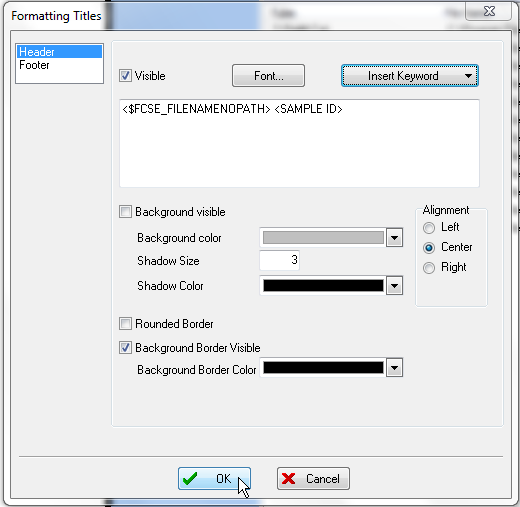

这时第二个字符串被添加到Formatting Titles(格式化标题)对话框的文本框中，文本框现在应该显示"<$FCSE_FILENAMENOPATH> <SAMPLE ID>"，并看起来如图T10.22所示。
| 30. | 请点击OK，关闭Formatting Titles(格式化标题)对话框。 |
图T10.22 Final Selection of Options on the Formatting Titles Dialog (格式化标题对话框上最终的选项设置)
这些绘图现在将显示如图T10.23所示的标题。但因为绘图尺寸被缩小，绘图标题的一些信息被切掉了。如果想要查看绘图标题的所有信息，请使用Formatting Titles(格式化标题)对话框上的Font(字体)选项来缩小标题的文本字体。
图T10.23 Density Plot with FCS Filename and Sample ID in the Title (标题中带有FCS文件名和样本编号的密度图)
在下一节中，我们会使用这个面板。
