在本例中，我们会:
| • | 使用面板来分析剩下的样本。 |
| • | 使用以前设置好的面板来扩展版面。 |
| • | 向已有的版面中导入新的数据。 |
我们现在将使用版面上创建的这个面板来分析剩下的样本。
| 1. | 请用Ctrl键+点选的方式来选择所有四个密度图。或者，请选择Home(主页)→Editing(编辑)→Select All(选中所有)命令；也可以通过按下鼠标键不放来拖出一个选框，将四个绘图全部选中。 |
| 2. | 请选中Data(数据)→Change Data on Selection(改变选中的数据)→Next(下一组)命令(图T10.24)。 |

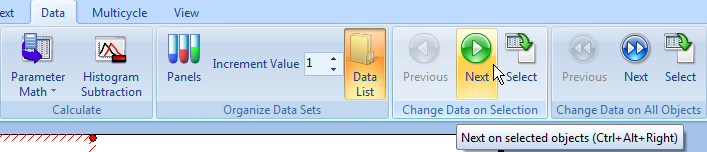

图T10.24 Selecting the Next Command (选择下一组命令)
注意到点击Next(下一组)按钮之后，所选的四个绘图变了，变成Data List(数据列表)中的下一组数据；文件1到4变为文件5到8。
| 3. | 请再次选择Data(数据)→Change Data on Selection(改变选中的数据)→Next(下一组)，来到Data List(数据列表)中面板上的第三组(也是最后一组)数据。 |
或者，在不选择任何绘图的情况下，用户可以通过从Ribbon条上选择Data(数据)→Change Data on All Objects(改变所有对象上的数据)→Next(下一组)(在图T10.24的最右边)，来到下一组数据。
要回头查看面板中的数据组，请再次选中所有数据绘图，然后选择Data(数据)→Change Data on Selection(改变选中的数据)→Previous(前一组)命令。或者，在不选择任何绘图的情况下，请选择Data(数据)→Change Data on All Objects(改变所有对象上的数据)→Previous(前一组)命令来向后查看数据组。
如果有和该绘图相关联的统计或标记，它们也会跟着相应地改变。这是一个快速查看实验或实验组的强大功能。
在执行接下来的几步之前，我们需要编辑一些系统选项，以确保我们为下几步操作设置好了系统环境。
| 4. | 请选择Application Button(应用程序按钮)→Edit Preferences(编辑选项)。 |
这时会出现和图T10.25类似的Edit Preferences(编辑选项)对话框；以下几步请以该绘图为参照。
| 5. | 请从左侧列表中选择General(常规) 列表选项。 |
| 6. | 请从Duplicate object options(对象副本选项)部分的position of the duplicate object(副本对象的位置)下拉列表中选择to the right of(在右侧)选项 。 |
| 7. | 请在distance between original and duplicated object(s)(原对象和副本对象间的距离)字段设置0.18  英寸。 |
| 8. | 请点击OK(图T10.25)。 |
图T10.25 Selecting Preferences in the General Category of the Edit Preferences Dialog (在编辑选项对话框中的常规选项中进行设置)
在Edit Preferences(编辑选项)对话框设置这些选项将保证副本绘图放在原绘图右侧0.18英寸的位置。我们现在将使用该面板来扩展现有版面。
| 9. | 请选中四个密度绘图。 |
| 10. | 请选择Home(主页)→Clipboard(剪切板)→Duplicate(副本)命令。 |
这时会出现四个新的密度图，它们是原来四个密度图的副本。新的绘图在原绘图右侧0.18英寸的地方，为当前选中的绘图。
| 11. | 请选择Data(数据)→Change Data on Selection(改变选中的数据)→Next(下一组)命令。 |
四个原来的绘图现在显示文件1-4，而新一列的绘图显示文件5-8。
| 12. | 请选中第二列的四个密度图。 |
重复第10和第11步，复制第二列绘图，然后把最后一列绘图改为面板上的最后一组数据。
或者，用户可以选择第一列原来的四个密度图，然后从和Duplicate(副本)相关的下拉列表中选择Home(主页)→Clipboard(剪切板)→Duplicate(副本)→Duplicate and Next(副本和下一个(组))命令，如图T10.26所示。这是一个非常方便的创建方式，它不仅为四个绘图做副本，还会执行Next(下一组)操作，以便在新的副本绘图中显示下一组数据。

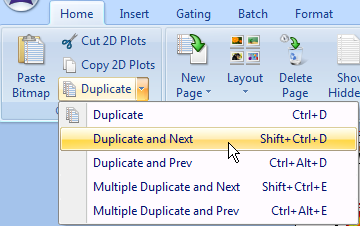

图T10.26 Selecting Duplicate and Next from Duplicate (从副本菜单选择副本和下一组命令)
使用上面的任何一种做副本和显示数据组的方法，用户得到的Calcium Concentrations(钙离子浓度)面板版面应该看起来类似于图10.27。

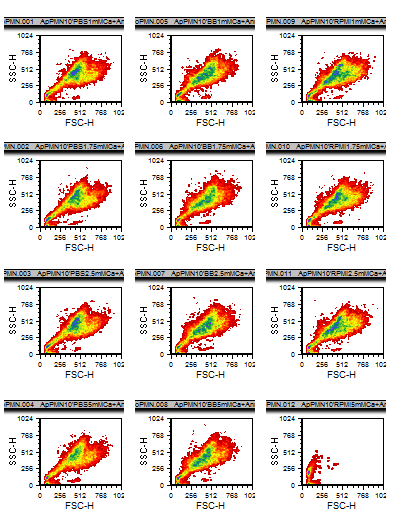

图T10.27 Full Panel Layout (完整的面板版面)
如你所见，一旦创建了面板，用户将很容易地扩展版面来显示所有数据。
我们现在将向版面中导入新数据。如果Data List(数据列表)窗口已经打开，那请跳到第15步。
| 13. | 请从Ribbon窗口选择Data(数据)→Organize Data Sets(组织数据组)→Data List(数据列表)来打开Data List(数据列表)窗口。 |
| 14. | 请在Data List(数据列表)中选中所有文件。 |
| 15. | 请点击Data List(数据列表)对话框顶端的删除 键，删除所有文件。 |
版面中的密度图现在会变成空白，因为我们已经从Data List(数据列表)中删除了所有的数据文件。
| 16. | 请点击Data List(数据列表)窗口底部的Add(添加) 按钮。 |
这时会出现Select a Data File(选择数据文件)对话框，如前图T10.7所示。
| 17. | 请来到Sample Data(样本数据)文件夹。 |
| 18. | 请选择文件ApoMono.001到ApoMono.012。 |
| 19. | 请在Select a Data File(选择数据文件)对话框上点击Open(打开)。 |
版面中以前的文件现在被刚选择的文件(ApoMono.001 – ApoMono.0012)所替代。注意到这些绘图的样本编号和Data List(数据列表)中的面板试管编号一一对应。请记住如果二者有不符合的地方，用户可以适当调整列表中的文件顺序来使二者相符。
注意到所有密度图已经被位置和顺序都很正确的新的文件所替代！这是一个非常好的重复使用标准绘图的方法。用户可以使用分析版面，对所有新的实验数据重复以上这个过程；用户只需打开旧的版面，导入新的数据，然后为版面起一个新的名称即可。
最后，我们将演示如何保存和导入面板。
