在本节中，我们会:
| • | 使用弹出菜单来为一个绘图做副本。 |
| • | 使用Ribbon条上的Format(格式)标签卡来同时格式化多个绘图。 |
| 1. | 请右键点击绘图来调出弹出菜单。 |

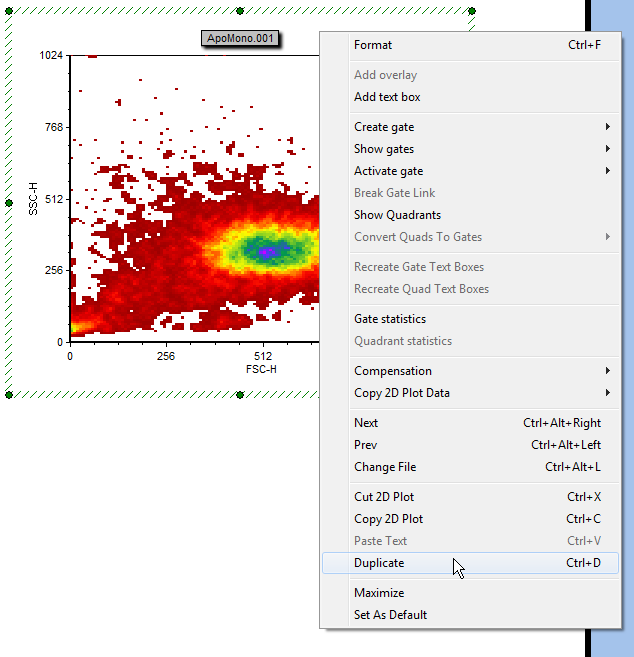

| 2. | 请从弹出菜单中选择Duplicate(副本)命令(图T3.7)。 |
图T3.7 Duplicating a Plot (为绘图做副本)

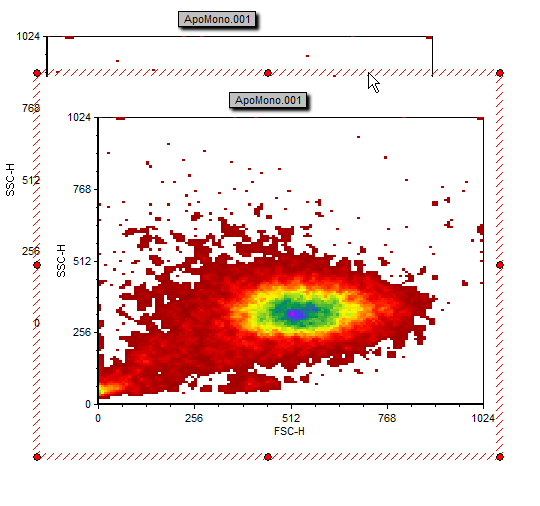

这时绘图的一个副本会出现在原始绘图的上方(图T3.8)。
图T3.8 Duplicated Plot (为绘图做副本)
| 3. | 请把光标移动到副本绘图的顶端边界上，这时光标会变成一个四向的箭头。 |
| 4. | 按住鼠标左键不放，把副本绘图向页面下方移动。 |
| 5. | 当绘图移动到想要的位置时，松开鼠标。 |

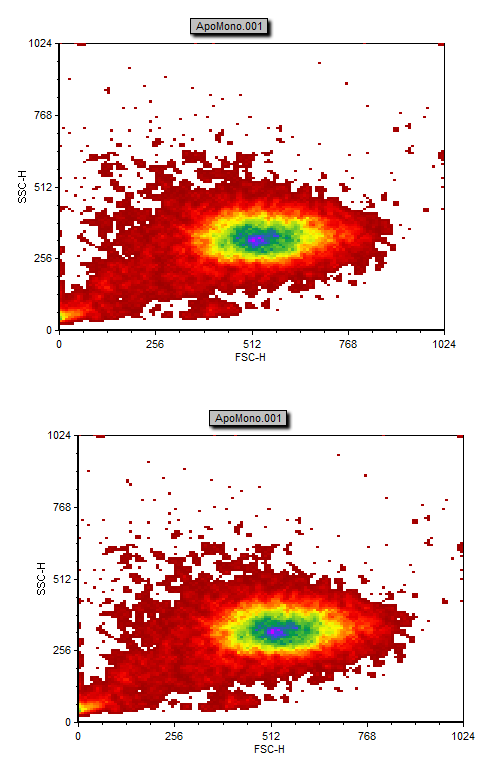

这时页面上应该有两个完全相同的绘图，如图T3.9所示。
图T3.9 Duplicated Plots on a Layout Page (在版面页上的副本绘图)
| 6. | 请选择页面上的两个绘图(参见关于选中多个对象的教程)。 |

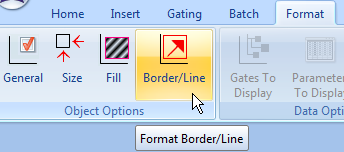

| 7. | 请选择Format(格式)→Object Options(对象选项)→Border/Line(边框/线型)(图T3.10)。 |
我们将同时格式化两个绘图的边框或线型。
图T3.10 Format Border/Line Command (格式化边框/线型命令)

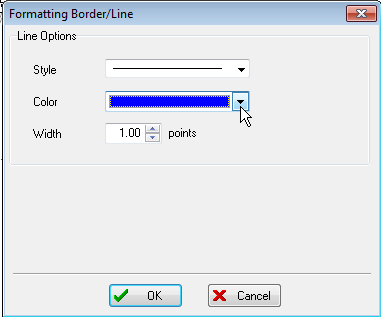

| 8. | 请从Formatting Border/Line(格式化边框/线型)对话框中选择线型。 |
| 9. | 请在Style(样式)中选择实线。 |
| 10. | 请选择蓝色作为线条的颜色(图T3.11)。 |
| 11. | 请点击OK键。 |
图T3.11 Formatting Border/Line Dialog (格式化边框/线型对话框)

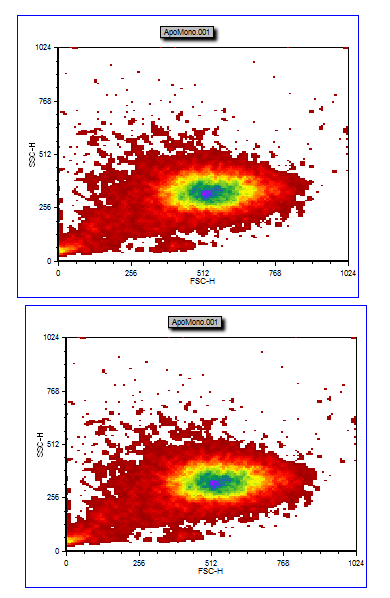

两个绘图现在都有蓝色的边框，如图T3.12所示。
图T3.12 Plots with a Blue Border (有蓝色边框的绘图)
| 12. | 请从快捷工具条上选择Undo(撤销)命令来撤销对绘图所做的格式修改(图T3.13)。 |
图T3.13 Undo (撤销)
两个绘图现在恢复到了它们以前没有边框的样式。

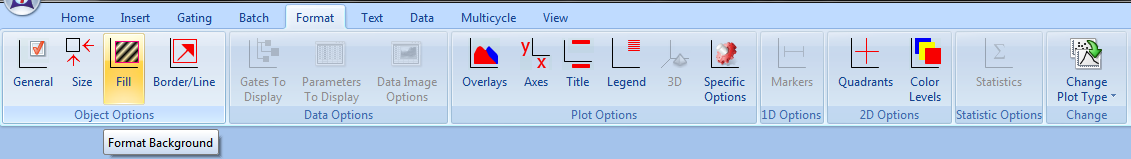

Format(格式)标签卡上有很多可以用来格式化对象的选项(参见图T3.14)。把鼠标移到Format(格式)标签卡上的某一命令的上方，系统会显示一个对该命令的简短介绍，例如图T3.14中对Fill(填充)命令的简短介绍。
图T3.14 Format Tab (格式标签卡)
在下一节中，我们将格式化绘图标题。
