在本节中,我们会:

打开版面文件。
在绘图中插入数据。
使用弹出菜单格式化绘图。

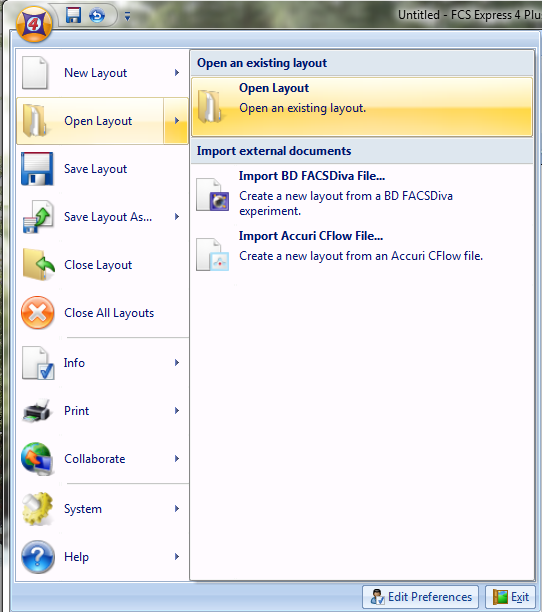

1.请选择Application Button(应用程序按钮)→Open Layout(打开版面) (图T3.1)。



图T3.1  Open Layout (打开绘图)

图T3.1  Open Layout (打开绘图)

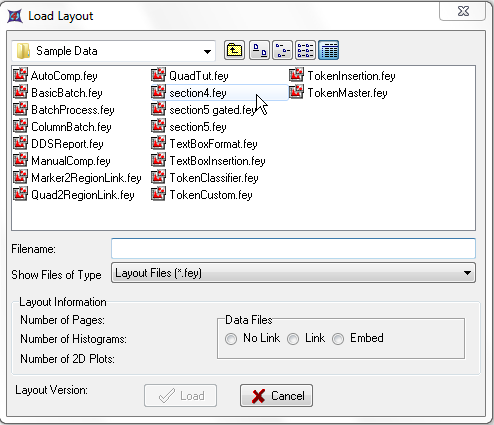

2.请从Load Layout(导入版面)对话框中选中位于教程样本数据库中的section4.fey版面(图T3.2)。



图T3.2  Load Layout Dialog (导入版面对话框)

图T3.2  Load Layout Dialog (导入版面对话框)

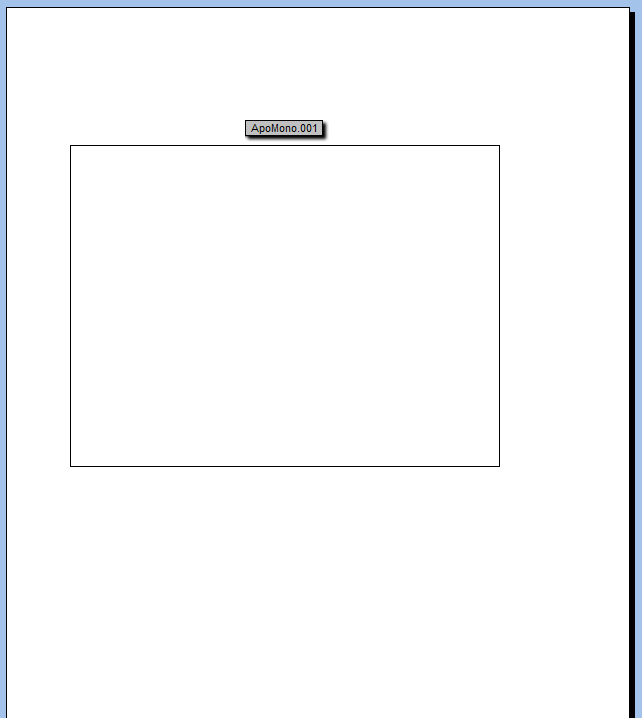

该版面应该有一个空白的绘图(图T3.3)。



图T3.3  Section 4 Layout  (Section 4版面)

图T3.3  Section 4 Layout  (Section 4版面)

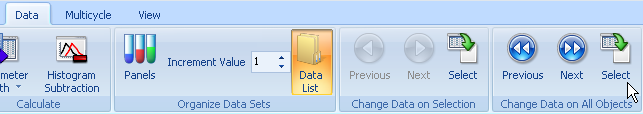

3.请使用Data(数据)→Change Data on All Objects(修改所有对象上的数据)→Select(选择)命令(如图T3.4中的光标所标示),来在绘图中插入数据文件。



图T3.4  Select Command (Change Data on All Objects) (选择命令(修改所有对象上的数据))

图T3.4  Select Command (Change Data on All Objects) (选择命令(修改所有对象上的数据))



4. 请选中教程样本数据库中的ApoMono.001FCS文件。

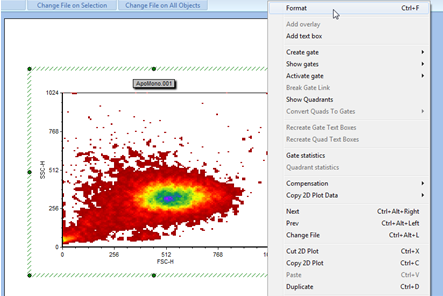

5. 右键点击绘图来调出弹出菜单(图T3.5)。
6. 请从弹出菜单中选择Format(格式)



图T3.5  Selecting Format from the Pop-up Menu (从弹出菜单选择格式)

图T3.5  Selecting Format from the Pop-up Menu (从弹出菜单选择格式)



我们在此用这个二维绘图来演示如何使用弹出菜单,而实际上FCS Express中的所有对象都有一个相应的弹出菜单,并且对这些对象的格式化也非常相似。只要在绘图上右击,然后在弹出菜单上选择Format(格式)即可。

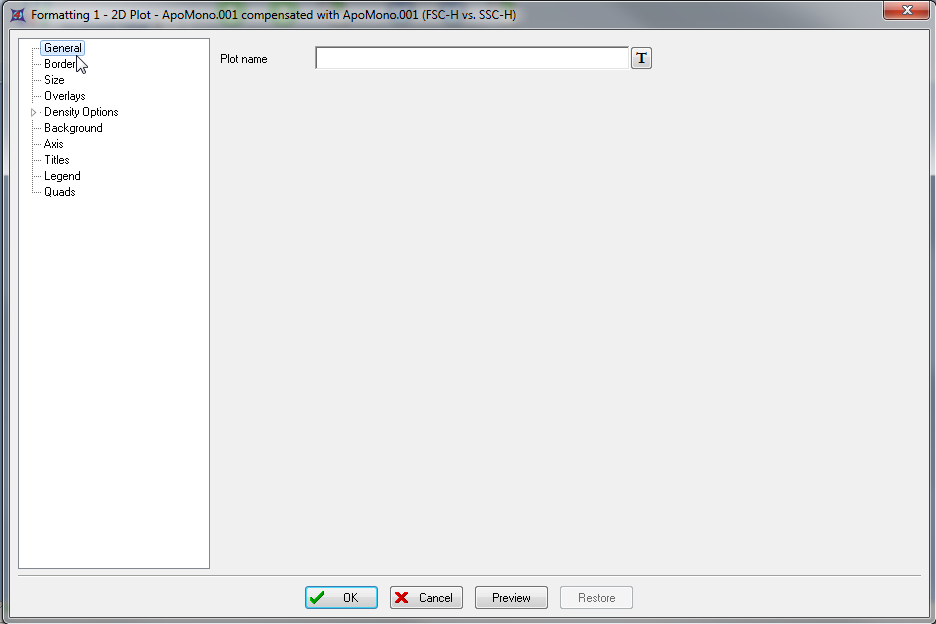

二维绘图的 Formatting(格式化)对话框见图T3.6。





图T3.6  Formatting Dialog for 2D Plots (为二维绘图格式化对话框)

图T3.6  Formatting Dialog for 2D Plots (为二维绘图格式化对话框)





FCS Express中的所有格式化对话框有一些相同的选项。左边的部分被称为选项类别列表。该列表列出了针对某一对象的所有选项类别。列表上的具体选项类别根据被格式化的对象的不同而有所变化。在列表上点击一个类别后,对话框的右边部分会显示针对该类别的具体选项。

修改某一选项后,格式化对话框上的OK键会变成可用。用户也可以在不关闭格式化对话框的情况下Preview(预览)或Restore(恢复)对选项进行的修改。请别忘记,在点击OK来执行修改后,如果不喜欢所做的修改,用户总是可以在快捷工具条上选择Undo(撤销)命令来撤销所做的修改。



在下一节中,我们会同时对几个绘图一起来格式化
