可以用条形图和散点图来显示Custom Data(自定义数据)。
要用条形图绘制自定义数据:
| 1. | 使用Insert(插入)→1D Plots(一维绘图)→Bar(条形图)命令。 |
| 2. | 选择条形图，然后点击Format(格式)→Plot Options(绘图选项)→Overlays(叠加图层)(图11.12)。 |
| 3. | 把自定义数据中的数据列作为X和Y轴的参数。数据中的一列可设为条形图的误差列(图11.13)。 |

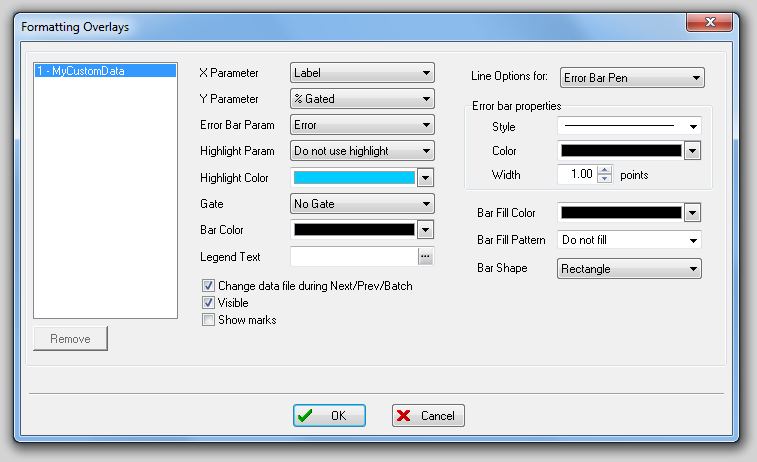

图 11.12 Bar Chart -- Formatting Overlays (条形图 - 格式化叠加图层)

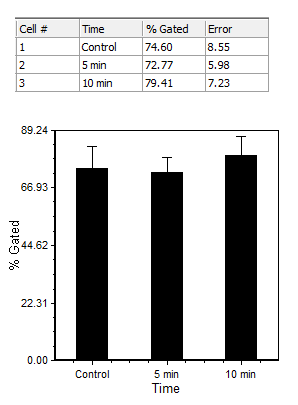

图 11.13 Bar Chart with Error Bars (带有误差棒的条形图)
如果数据符合一定标准，FCS Express可用预先设定好的颜色为条形着色。要使用该选项:
| 1. | 在自定义数据中添加一列(比如名字为"Highlight")。 |
| 2. | 在所有单元格上，加入一个格式来判断TRUE(逻辑真)或FALSE(逻辑假)。在例子中(图11.14)，该公式为=% Gated < 40。在Highlight列中，"0"代表该公式的结果是FALSE(逻辑假)。第三列的数值"-1"代表TRUE(逻辑真)。 |
| 3. | 选择条形图，点击Format(格式)→Plot Options(绘图选项)→Overlays(叠加图层)。 |
| 4. | 用下拉列表把Highlight Param(高亮显示参数)设置到有逻辑真/假公式的数据列上(在该例子中，该列名为Highlight)。 |
| 5. | 从下拉列表设置Highlight Color(高亮显示颜色)(在该例子中，颜色是Light Blue(浅蓝))。 |

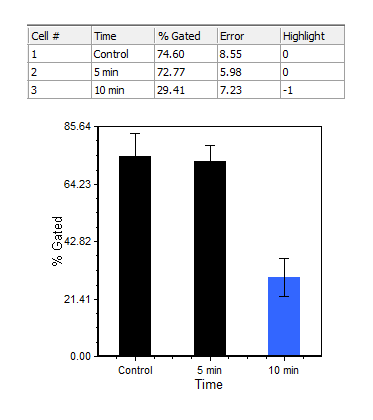

图 11.14 Bar Chart with Highlight (有高亮显示的条形图)
要用散点图来表现自定义数据(比如滴定曲线):
| 1. | 使用Insert(插入)→2D Plots(二维绘图)→Scatter(散点图)命令，或把自定义数据从数据导航器上拖到页面的空白处，然后从Select Plot Types…(选择绘图类型...)对话框中选择Scatter(散点图)。 |
| 2. | 选择散点图后点击Format(格式)→Plot Options(绘图选项)→Overlays(叠加图层)(图11.15)。 |
| 3. | 把自定义数据中的数据列作为X和Y轴的参数。设置Point Color(散点颜色)、fill color(填充颜色)、fill style(填充样式)、size(散点大小)和shape(形状)。点击OK。自定义数据将会显示在图上(图11.16)。 |

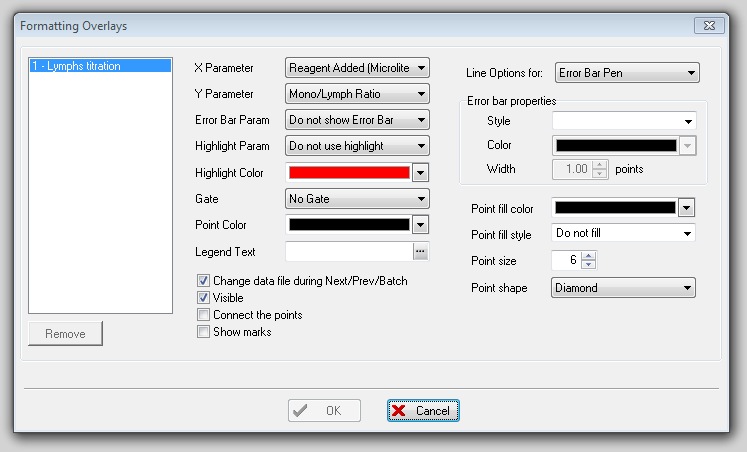

图 11.15 Formatting a Scatter Plot (格式化散点图)

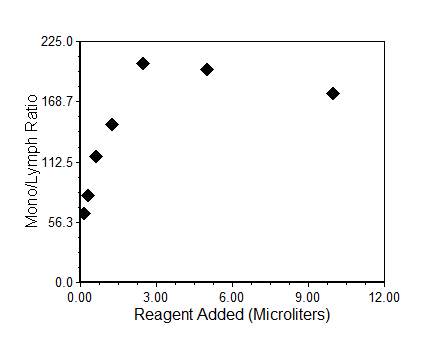

图 11.16 Scatter Plot (Titration Curve) (散点图(滴定曲线))
