图例格式化选项控制和绘图相关的图例的外观和位置。
用户可用以下两种方法编辑图例选项:
| • | 选择该绘图，使用Format(格式)→Plot Options(绘图选项)→Legend(图例)命令(图8.37)。 |
| • | 右键点击对象，从弹出菜单中选择Format(格式)，然后选择Legend(图例)选项。 |

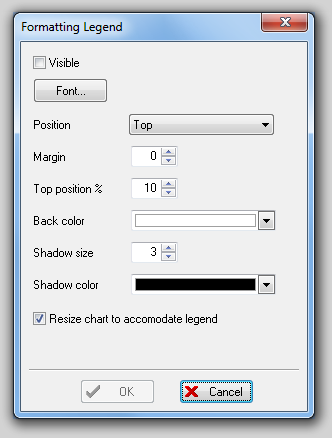

图 8.37 Formatting Legend Dialog (格式化图例对话框)
图例选项解释见下表。
选项 |
解释 |
|---|---|
Visible(可视) |
选中或取消选择来显示或不显示图例。 |
Font...(字体...) |
自定义图例字体样式、大小和文本颜色。 |
Position(位置) |
设置图例的位置在绘图的上、下、左或右方。 |
Margin(边界) |
设置图例离绘图有多远。Margin = 0为自动计算边界。 |
Top position %(上方位置百分比) |
设置图例上缘所处的位置。 |
Back color(背景色) |
为图例设置背景色。 |
Shadow size and color(阴影尺寸和颜色) |
该值设置阴影的尺寸。0代表没有阴影。从下拉菜单中选择颜色。 |
Resize chart to accommodate legend(根据图例调整图表大小) |
选中该复选框来调整绘图大小以容纳图例。不选该选项，图例和绘图会交叠。 |
