坐标轴选项控制绘图坐标轴的外观和文本格式。



可用以下两种方法编辑坐标轴选项:



•选择绘图，使用Format(格式)→Plot Options(绘图选项)→Axes(坐标轴)命令(图8.38)。



•右键点击绘图，从弹出菜单中选择Format(格式)，然后选择Axis(坐标轴)选项。

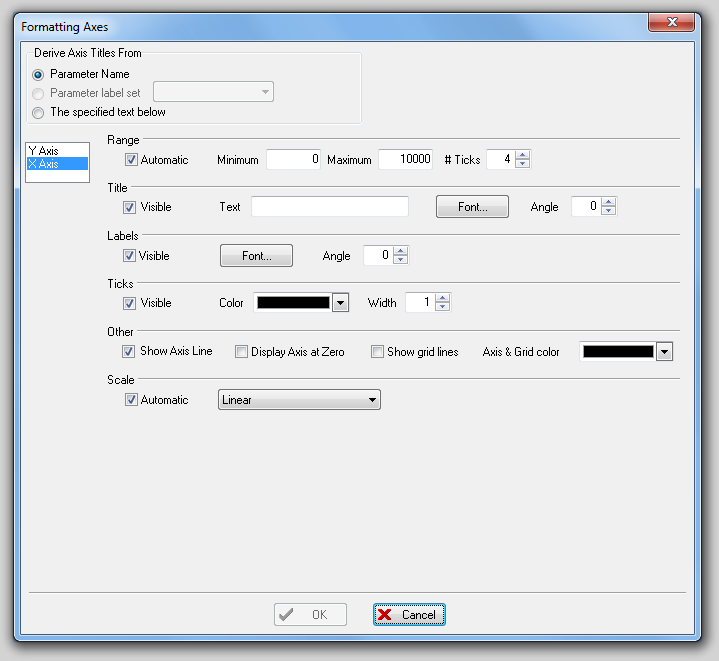

图 8.38  Formatting Axes Dialog (格式坐标轴对话框)

图 8.38  Formatting Axes Dialog (格式坐标轴对话框)





选项解释如下表。用Visible(可视)复选框，可决定显示哪些选项。





选项

解释

Derive Axis Titles From(从...衍生出坐标轴标题)

选择Parameter Name(参数名称)、Parameter label set(参数标签组)(如果已经定义了一个标签组)或Text(文本)字段输入的文本(在下方Title(标题)处)。

Y轴/X轴

从左边的对话框中选择Y Axis(Y轴)或X Axis(X轴)来决定编辑哪条坐标轴。

Range(数据范围)

针对所有显示数据的坐标轴:

•如果选中Automatic(自动)设置数据范围并且分辨率设置为自动，那么数据范围或者从0开始，或者从最小数据值(一个负数)开始，然后延伸至最大数据值。
•如果Automatic(自动)设置数据范围被选中，但是分辨率选项不是自动，数据范围是从分辨率选项设置的最小值到最大值。
•对于柱状图的计数坐标轴，如果选中Automatic(自动)设置数据范围，数据轴将从0延伸至最大计数值。
•Minimum(最大值)。坐标轴显示的最大数值。该选项只有选中自动设置数据范围时才有用。
•Maximum(最小值)。坐标轴显示的最小数值。该选项只有选中自动设置数据范围时才有用。
•# Ticks(刻度数)。坐标轴上显示的刻度数。

Title(标题)

设置坐标轴标题是否可视、具体文本、字体样式、大小、颜色和角度。

Labels(标签)

设置坐标轴标签是否可视、字体样式、大小、颜色和数字角度。

Ticks(刻度)

设置线性和对数刻度是否可视、颜色和宽度。

Other(其它)

选择是否显示坐标轴和网格线，并格式化它们的颜色。

Scale(坐标系)

如果Automatic(自动)调整坐标系选中的话，坐标轴会显示在由FCS数据文件为该坐标参数定义的数据范围内。可以不用自动调整坐标系，而选择坐标轴调整。
