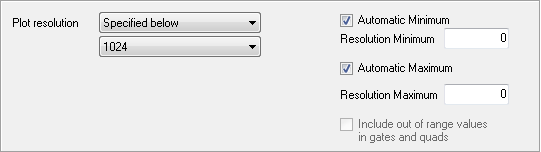

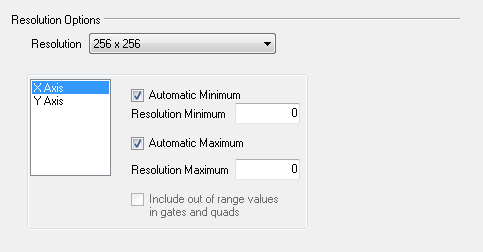

柱状图和二维绘图的分辨率选项位于Histogram(柱状图)→Histogram Specific Options(柱状图特定选项)和Dot Options(点选项)→Binned Dot(or Plot)Specific Options(区间化的点(或绘图)特定选项)下的Formatting(格式化)对话框。为这两类绘图设置的属性略有不同，但基本功能近似。





在这里我们要理解的关键概念是"什么是绘图的分辨率?"



分辨率是指数据被细分成数据区间(或称数据管道)的数目。显示绘图时，FCS Express将数据压缩到由用户选择的一定数目的数据区间里。该过程称为数据分区。这些数据区间里的数据的数目显示于绘图中。当分辨率低的时候，数据被压缩进较少的数据分区里，意味着数据分区里的数据数目较多。这就是为什么在柱状图、轮廓图和密度图中，当分辨率被降低时，图中的数据峰值会升高。FCS Express把数据放进数据区间的方法由坐标系决定。



注:无论绘图上的分辨率有多高，统计运算都是基于整体数据进行的。





在FCS Express中，可以设置分辨率的具体值，而且控制显示的数据范围(最小和最大值):

























FCS Express让用户选择把全部数据设置到指定的分辨率(数据区间的数目)，或"切掉"数据头部或尾部的数据。在大多数情况下，选择把最大和最小值设置成默认值，即自动设定。设置最小和最大值出于两个考虑。第一是在某些情况下，一些设备保存极值。通常这只是噪音，不是有用的数据。如果在计算绘图时包括极值数据点，很大范围的信息将被丢失。这时，可通过设置极小或极大值来排除这些极值数据以包含更有意义的数据。第二个设置极小或极大值的原因是为小段数据提供详细的放大功能。用户可决定是否在门和象限中包括超出数据范围的数值。





如果用户还未选择在分辨率上使有最小和最大值，绘图中可能在可视区外仍有数据。通过选择include out of range values in gates and quads(在门和象限中包括超出数据范围的数值)，用户可选择是否在该绘图上的门和象限里包含这些数据。如果选中该项，并且门碰触到绘图的极限边界，那么该边界以外的数据会被包含在该门中。绘图上该边界外的数值也会包含在相应象限里。
