尽管仅有表面绘图常常显示为三维形式(3D)，FCS Express有能力把柱状图渲染成三维形式。有多个叠加图层的柱状图可能在三维形式下看起来更好。
三维显示选项控制三维绘图的外观和相对于用户的视角。可用两种方式来编辑表面绘图和柱状图的三维显示:
| • | 选中绘图，然后使用Format(格式)→Plot Options(绘图选项)→3D(三维)命令。 |
| • | 右键点击绘图，从弹出菜单中选择Format(格式)，然后选择相应的Surface(表面)→Plot 3D Options(三维绘图选项)或Histogram(柱状图)→Plot 3D Options(三维绘图选项)(图8.39)。 |
注: 在熟悉三维设置过程中，在不保存的情况下预览所做的修改是很有效的方法。右键点击绘图、选择相应的三维选项的好处是调出有预览和恢复键的对话框。

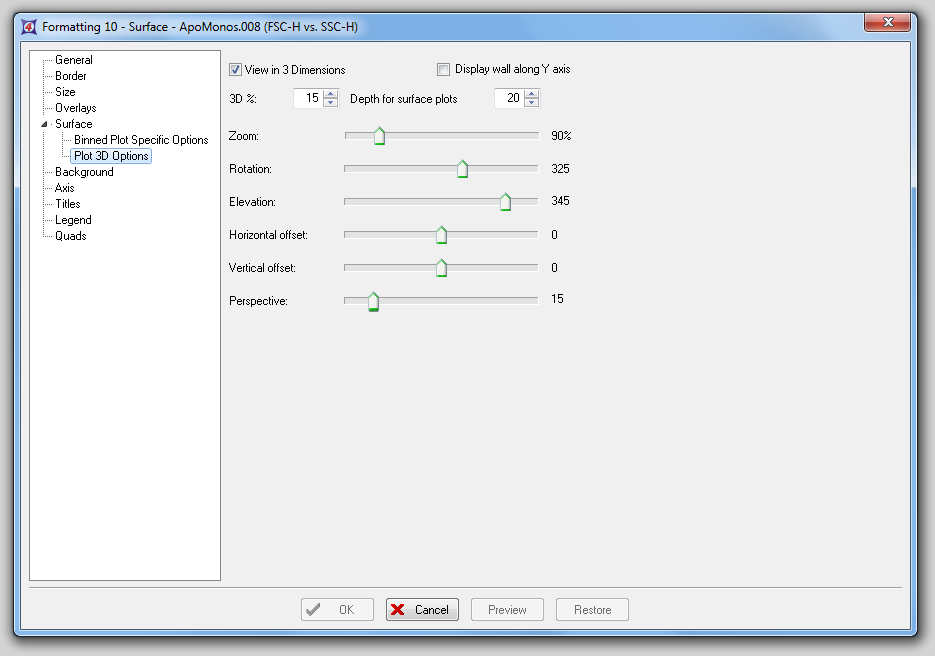

图 8.39 Formatting 3D Options for a Surface Plot (格式化表面绘图的三维选项)
用户通过点选或取消点选View in 3 Dimensions(查看三维视图)来开启或关闭三维视图。
用户可用复选框Display wall along Y-axis(显示沿Y-轴的墙)来开启或关闭一面沿着Y-轴的黄色墙壁。
绘图深度(从0%到100%)可用3D%选项(针对柱状图)或Depth for surface plots(表面绘图的深度)上下箭头按钮来控制。随着3D%的增加，第三维z-轴变宽，单平面事件从点变成短线最后成长线。
其它选项可由滑动条控制:
| • | Zoom(缩放)将绘图在对象中从小于100%(小于当前尺寸)到500%进行缩放。随着缩放百分比的增加，轴和事件可能超出对象边界；这时可调低缩放值使轴和事件回到对象边界值内。缩放操作是可恢复的，不会有数据丢失。 |
| • | Rotation(旋转)带动绘图沿垂直轴旋转，范围从270到360度，360度旋转代表绘图直接面对用户，270度旋转将绘图顺时针(向左旋转90度)，使z-轴的右半轴直接面对用户。 |
| • | Elevation(俯仰)将绘图沿水平轴旋转270到360度，360度旋转代表绘图直接面对用户，270度旋转将绘图上端向前旋转(绘图向下旋转90度)，z-轴上缘面向用户。 |
| • | Horizontal offset(水平偏移量)和Vertical offset(垂直偏移量)控制3D绘图在页面上的位置。 |
| • | Perspective(远角)是一个介于0-100间的值，控制绘图在视觉上的距离感。 |
