Overlays(叠加图层)选项控制柱状图叠加图层的参数和外观。
可用以下两种方式编辑叠加图层:
| • | 选中柱状图，使用Format(格式化)→Plot Options(绘图选项)→Overlays(叠加图层)命令(图8.46)。 |
| • | 右键点击柱状图，从弹出菜单中选择Format(格式化)，然后选择Overlays(叠加图层)一项。 |

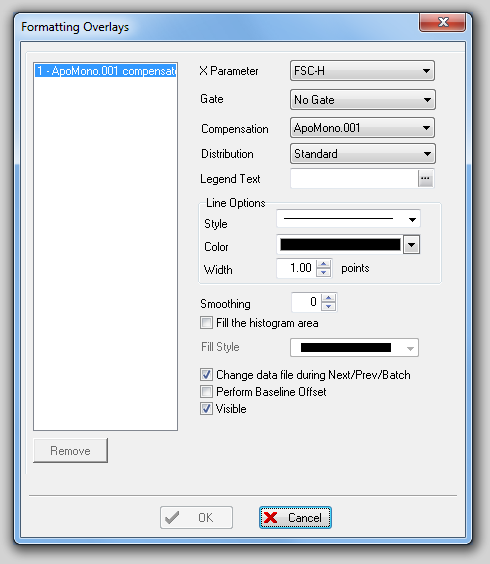

图 8.46 Formatting Histogram Overlays Dialog (格式化柱状图叠加图层对话框)
在对话框中，该柱状图上所有叠加图层会出现在左边的列表框中。可用微软Windows里的基本的技巧来选择一个或多个叠加图层，包括Shift键-点击和Ctrl键-点击。右边的属性针对当前选择的叠加图层。如果选择的叠加图层有多个，而它们的某个属性值不一样，该属性的内容将显现为空白。如果某属性值不是空白，表明这些选择的叠加图层有相同的属性值。这时改变选项会应用于所有的选择层。比如，如果选择三个叠加图层，然后改变门设置，三个叠加图层上的门设置都会被修改。要从一个绘图上移除叠加图层，先选择该层(或多个层)，然后点击Remove(删除)按钮。
叠加图层属性解释于下表。
选项 |
解释 |
|---|---|
X Parameter(X参数) |
改变显示于柱状图上的某一参数。 |
Gate(门) |
如果定义好了门，那么用户可以通过选择某个门来限制在柱状图上显示的数据。 |
Compensation(补偿) |
如果设置了补偿定义，将使用该定义来补偿叠加图层上的数据。 |
Distribution(分布) |
选中要显示的数据。Standard(标准)分布将把数据显示为每个通道上的事件数，Cumulative(累积)将显示累积分布频率(通常用来做统计测试)。关于积累分布频率的信息可在常用的统计教科书中找到。 |
Legend Text(图例文本) |
该文本是在图例中出现在叠加图层标志旁边的文本。如果该项为空白，叠加图层的文件名会出现在图例中。点击图例文本旁边的省略号来从FCS文件的头信息中插入关键字。 |
Line Options(线条选项) |
选择叠加图层的线条样式、颜色和宽度。 |
Smoothing(平滑处理) |
设置叠加图层的平滑处理程度。 |
Fill the histogram area(填充柱状图区域) |
选中该复选框，用填充样式来填充叠加图层。有填充的叠加图层可能在三维显示中看起来更好(图8.47)。 |
Fill Style(填充样式) |
可用来填充柱状图的样式。 |
Change data file during Next/Prev/Batch(在下一个文件/上一个文件/批处理时修改文件) |
选中该选项，该叠加图层对应的文件会在批处理或在上一个文件或下一个文件操作时改变。有多个叠加图层时，通常对照柱状图的该选项是不选的，以使对照柱状图在所有时间都保持不变。 |
Perform Baseline Offset(执行基线偏移量) |
如果细胞值是零，系统会加上一个随机的偏移量使数据点出现在坐标轴上方。这将不影响统计操作。 |
Visible(可视) |
可以在不删除叠加图层的情况下将其隐藏: 从列表中选择一个叠加图层，不要勾选Visible(可视)选项。勾选Visible(可视)将取消对该叠加图层的隐藏。 |

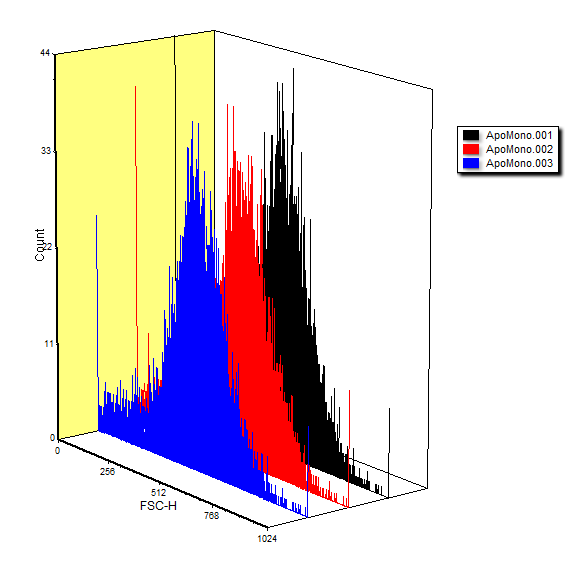

图 8.47 Histogram Overlays in 3D (三维显示柱状图的叠加图层)
