用户可以Magnify(放大)绘图(柱状图或二维绘图)的一个区域。
放大柱状图等同于为X-轴设置最小和最大值。
要放大柱状图，可以:
| • | 右键点击柱状图，从弹出菜单中选择Magnify(放大)(Resolution(分辨率))或Magnify(放大)(Axis(轴))。 |
| • | 在要放大部分的低刻度一端按下鼠标不放。 |
| • | 拖动鼠标到要放大部分的高刻度一端。 |
| • | 放开鼠标。 |
图8.40是一个放大操作的样本柱状图。

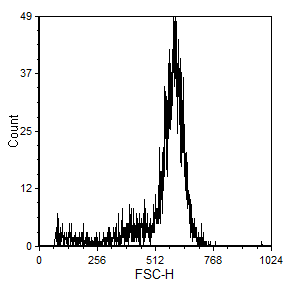

图 8.40 An Example Histogram Before Magnification (放大前的样本柱状图)
对通道445.8到776.8区执行Magnify放大(Resolution(分辨率))操作后的结果如图8.41所示。

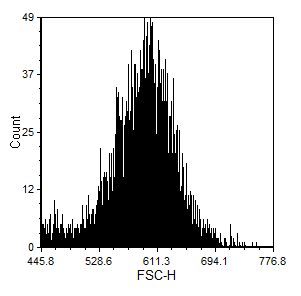

图 8.41 Magnify Resolution from Channel 445.8 to 776.8 (对通道445.8到776.8进行分辨率放大)
对通道445.8到776.8区执行Magnify(放大)(Axis(轴)) 操作的结果显示在图8.42。

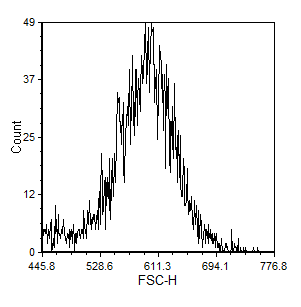

图 8.42 Magnify Axis from Channel 445.8 to 776.8 (对通道445.8到776.8执行放大轴操作)
要退出放大视图，右键点击柱状图，从弹出菜单中选择UnMagnify(Resolution)(取消放大(分辨率))或 UnMagnify(Axis)(取消放大(轴))。
放大二维绘图会为X-和Y-轴设置最小和最大值。
要放大二维绘图:
| • | 右键点击二维绘图，从弹出菜单中选择Magnify(Resolution)(放大(分辨率))或Magnify(Axis)(放大(轴))。 |
| • | 在用户要放大的"矩形区域"的一端按下鼠标键不放。 |
| • | 拖动鼠标到要放大的"矩形区域"的另一端。 |
| • | 放开鼠标。 |
一个对二维绘图进行放大的操作如图8.43所示。

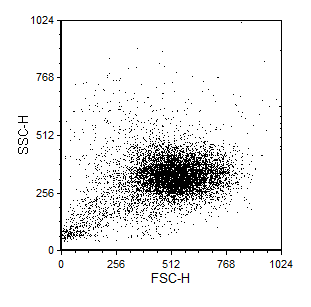

图 8.43 An Example 2D Plot Before Magnification (一个二维绘图放大前的例子)
对细胞分布最密集的区域进行Magnify(Resolution)(放大(分辨率))操作后的结果如图8.44所示。

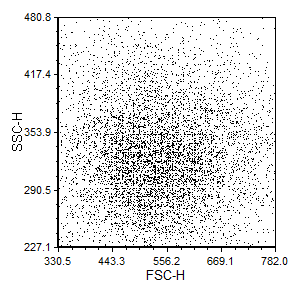

图 8.44 Magnify Resolution for a 2D Plot (对二维绘图进行分辨率放大操作)
对细胞分布最密集的区域进行Magnify(Axis)(放大(轴))操作后的结果如图8.45所示。

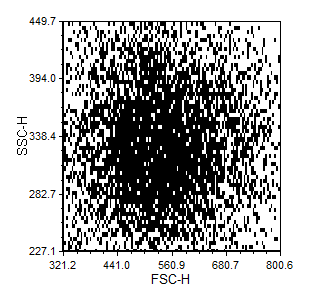

图 8.45 Magnify Axis for a 2D Plot (对一个二维绘图进行轴放大操作)
要退出放大，右键点击二维绘图，从弹出菜单中选择UnMagnify(Resolution)(取消放大(分辨率))或 UnMagnify(Axis)(取消放大(轴))。
