在FCS Express Version 4中，可将同一类型的两个或多个门链接起来。这会让这些门成为互相的副本。将来，移动一个门或调整一个门的大小，会移动所有链接的门。
要链接两个门:
| 1. | 在一个包含两个或多个相同类型的门的版面上插入一个Gate View(门视图)对象，方法是使用Insert(插入)→General(常规)→Gate View(门视图)命令。注:只能链接类型相同的门，例如，两个矩形门或两个椭圆形门。不可以链接一个矩形门和一个椭圆形门。 |
| 2. | 在Gate View(门视图)中选择这两个门(使用Shift键-点击的方法)。 |

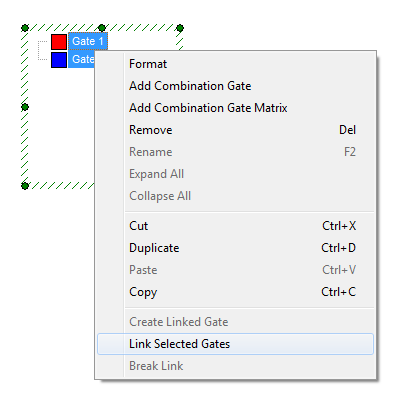

| 3. | 右键点击选中的任何一个门，从弹出菜单中选择Link Selected Gates(链接所选的门)(图9.8)。 |
图 9.8 Linking Gates (链接门)
在Gate View(门视图)中，选上一个门后，门的图标会从正方形变成链条形，表明这些门是链接在一起的(图9.9)。
图 9.9 Linked Gates with Chain Icon (链接在一起的门会带有链条状的图标)
要解除链接:
| 1. | 在Gate View(门视图)上，右键单击任一链接的门，然后从弹出菜单中选择Break Link(取消链接)。 |
也可以为一个门做完全复制/副本来创建链接门:
| 1. | 在Gate View中，在要完全复制的门上右键单击，从弹出菜单中选择Create Linked Gate(创建链接门)。 |
