在查看流式细胞数据时，常见的操作是分析和比较子细胞组。实践操作中便是用到逻辑运算符AND(与)的很多组合门。比如，用户可先指定一个活细胞群，意在检测该活细胞群中的淋巴细胞、单核细胞和粒性白细胞。要这样做，首先要定义门:Live cells(活细胞)、Lymphocytes(淋巴细胞)、Monocytes(单核细胞)和 Granulocytes(粒性白细胞)。然而，用户想要检测的子细胞群却是组合门:Live cells and Lymphocytes(活细胞 与 淋巴细胞)、Live cells and Monocytes(活细胞 与 单核细胞)和Live cells and Granulocytes(活细胞 与 粒性白细胞)。用逻辑组合门的方法，门列表上现在有七个门。如果再加入其它子细胞群，比如T淋巴细胞和B淋巴细胞，会进一步增加门的数目。



有层次的门结构通过引入"父"门和"子"门的概念来帮助这一类的分析。父门可以包括一个或多个子门，父门的门操作标准会传递给子门。在我们讨论的例子中，有层次的门结构将门的数目从七减少到了四，并且不必手动添加组合门公式。



版面当前的门操作层次结构列于门视图中。

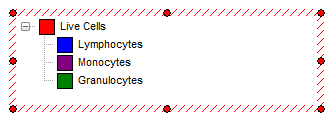

图9.10给出了我们这个例子中这些门的有层次的操作方法。







注意到Lymphocytes(淋巴细胞)、Granulocytes(粒性白细胞)和Monocytes(单核细胞)门现在是Live cells(活细胞)门的子门了。这意味着如果用户将Lymphocytes(淋巴细胞)这个门用于绘图上，该门实际上是作用在Live cells and Lymphocytes(活细胞和淋巴细胞)上。同样的情况对另外两个门也适用。



用户可以在任何时候改变门操作的结构，方法是在Gate View(门视图)上单击门，然后将其拖拽到一个新的层次位置。



如果在一个已经有门的绘图上加入新门，并且在门设置中启用了when a new gate is created, create it hierarchically(当创建新门时，总是将其加入门层次中)，那么新门会成为已有门的子门。注意，该选项的默认设置是不启用。
