在本例中，我们会:
| • | 把浓度作为标记来显示。 |
用户可以使用FCS Express中的标记来在文本框中插入统计数据以便更好地呈现数据结果。要想获取更多这方面的信息，请参见使用文本框和标记的教程。如果你还未设置浓度计算，请先参考本教程中的前一节。
| 1. | 请在版面中创建一个空白文本框。 |
| 2. | 请在文本框中输入以下文本"Beads were added to this sample at a final concentration of 50,000 beads per mL. The final concentration of Monocytes in the sample is <blank space>.(样本中加入的微珠浓度是50,000个微珠/mL。样本中单核细胞的浓度是<空格>。)"。 |
| 3. | 请在文本框中的空格里右键点击，调出弹出菜单(图T22.16)。 |
| 4. | 请在弹出菜单上选中Insert Token(插入标记)(图T22.16)。 |

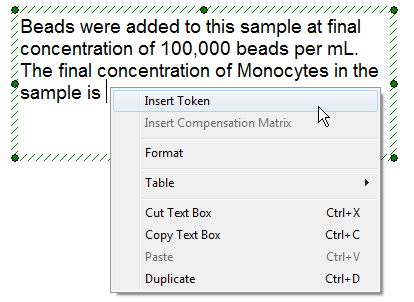

图T22.16 Inserting a Token in a Text Box (在文本框中插入标记)
这时会出现Insert a Token(插入标记)对话框(图T22.17)。
| 5. | 请在Insert a Token(插入标记)对话框中选中Statistic(统计)。 |
| 6. | 请点击Insert(插入)(图T22.17)。 |

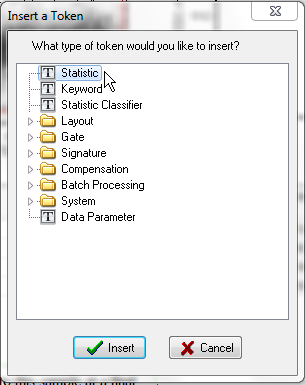

图T22.17 Insert a Token Dialog (插入标记对话框)
这时会出现Create Statistic(创建统计)对话框，显示Data Source(数据源)类别选项(图T22.18)。在这里用户应该设置标记应该对应哪一个绘图，也就是说哪个绘图的数据将被用来进行浓度计算。如果绘图上有多个叠加图层，用户也将可以指定在计算中使用具体哪个叠加图层。因为我们已经在教程中创建了一个简单的版面，所以在这个对话框上我们没有需要修改的地方。

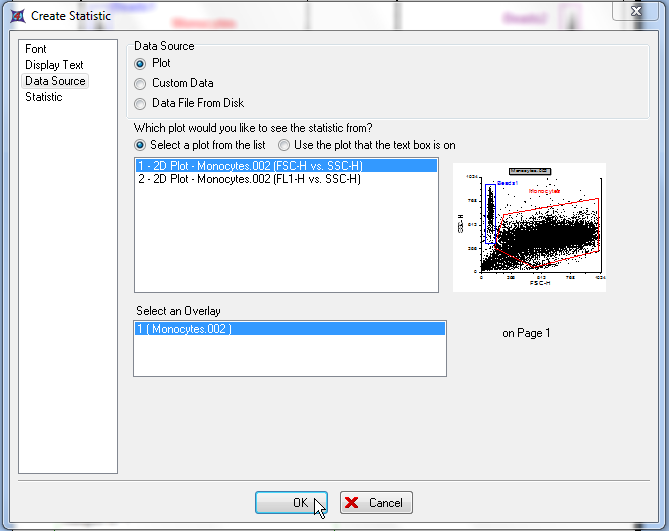

图T22.18 Create Statistic Dialog -- Data Source (创建统计对话框 -- 数据源)
| 7. | 请在对话框左侧点击Statistic(统计)类别选项(图T22.19)。 |
| 8. | 请从Gate(门)下拉列表中选中Monocytes(单核细胞)。 |
| 9. | 请从Statistic(统计)列表中选择Concentration(浓度)。 |
| 10. | 请点击OK(图T22.19)。 |
图T22.19 Selecting Concentration as the Statistic Token (选中浓度作为统计标记)
这时文本框会进行更新，显示我们通过标记定义的单核细胞浓度，如图T22.20中的灰色高亮所示。

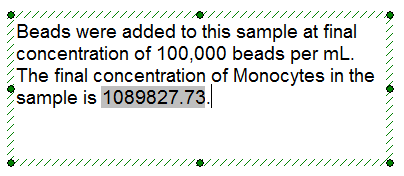

图T22.20 Text Box with the Concentration Token Value (显示有浓度标记值的文本框)
用户现在可以看到标记中的数目和出现在statistic window(统计窗口)中"Monocytes(单核细胞)"门中的相关数目是一致的。我们刚刚做的是在两个地方指定了在计算细胞浓度时要用到的四个参数: 体积是由Concentration Calculator(浓度计算器)中的Stats Window Setup(统计窗口设置)决定的；细胞的数目是由标记设置自身决定的。
