我们为条形图和饼状图增加了高亮或分裂显示参数。The Highlight/Explode parameter(高亮/分裂显示参数)必须是自定义数据网格中评估"TRUE(真值)" 或 "FALSE(假值)"的公式;如果是真值,此数据条将被用选定颜色高亮显示或者此扇形数据是从饼状图中分裂出来,从而达到强调的效果。这一章节用到的版面中包括自定义数据网格及相关的条形图、饼状图,用户可对这两种绘图方式分别进行高亮或分裂操作。

注:散点图的高亮方法同条形图一样,为了让手册更简洁,此章节中我们省去了散点图的高亮方法。

1.选择File(文件)标签→Open(打开)
2.打开Tutorial Sample Data archive(教程样本数据库)中名为"Highlighting and Exploding.fey(高亮和分裂)"的版面。
3.点击"error bars(误差线)"列种任意细胞,将其选中。
4.右击自定义数据网格的"error bars(误差线)"列。
5.从弹出菜单中选择Insert(插入)Column to the Right(右边插入一列)(图. 42number1)。

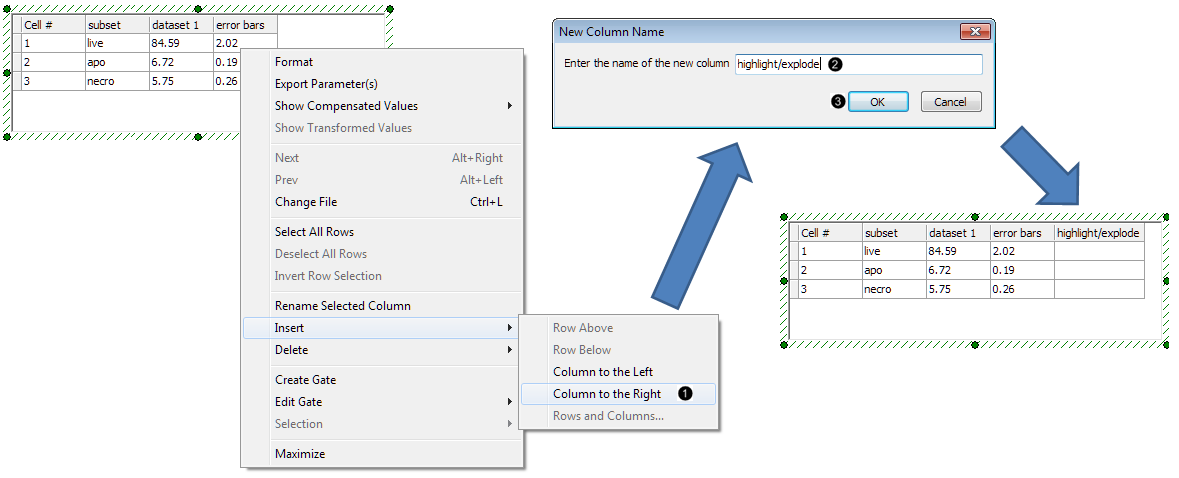

Figure 42.  Inserting a new column in a Custom Data Grid

Figure 42.  Inserting a new column in a Custom Data Grid

6.New Column Name(新列名)对话框中输入"highlight/explode(高亮/分裂)" (图. 42number2)。
7.点击OK(图. 42number3)。此时自定义数据网格将出现,如右图. 38所示
8.点击自定义数据网格中highlight/explode(高亮/分裂)列第3行的细胞(图. 43number1)。
9.在自定义数据网格公式编辑器中输入 "=if ",然后确保包括空格键(图. 43number2)。
10.点击T Button位于自定义数据网格公式编辑器中的按钮(图. 43number3)。

:此版面包括Custom Tokens(自定义标记)在高亮/分裂规则中,自定义标识将被作为一种元件使用。但是,用户可以轻易编辑default Tokens(默认标识)相关规则去替代它。

11.双击mean necro来自Insert a Token (插入一个标识)对话框中Custom(自定义)列表 (图. 43number4),从而将其插入到公式栏。
12.在自定义数据网格公式编辑器中输入 ">5.5 then "true" else "false""(图. 43number5)。
13.点击自定义数据网格公式编辑器中的绿色复选标记;或者按下键盘上的Enter(输入)键。

此时自定义数据网格将出现,如右图. 43所示。Highlight/Explode(高亮/分裂)公式已经被评估为"true(逻辑真)"。若需要,可通过类似第8-13步骤为自定义数据网格中"live" and "apo"行创建高亮或分裂规格。

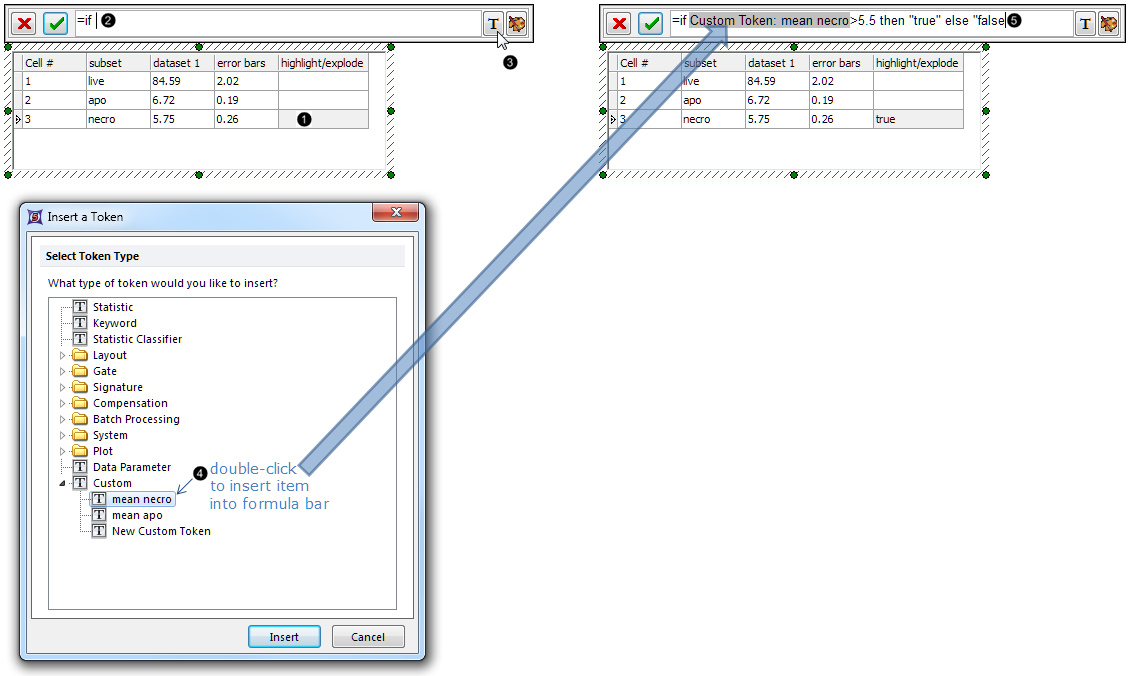

Figure 43.  Entering a highlighting rule containing tokens into the Custom Data Grid

Figure 43.  Entering a highlighting rule containing tokens into the Custom Data Grid



我们将格式化自定义数据网格中相关列的条形图或饼状图,从而导出高亮或分裂规则。



14.双击条形图或饼状图,打开Formatting (格式化) Bar(数据条)或者Pie(饼状图)对话框(图. 44分别位于上面版面或下面版面中)
15.点击Overlays(数据层)项(图. 44number1)。

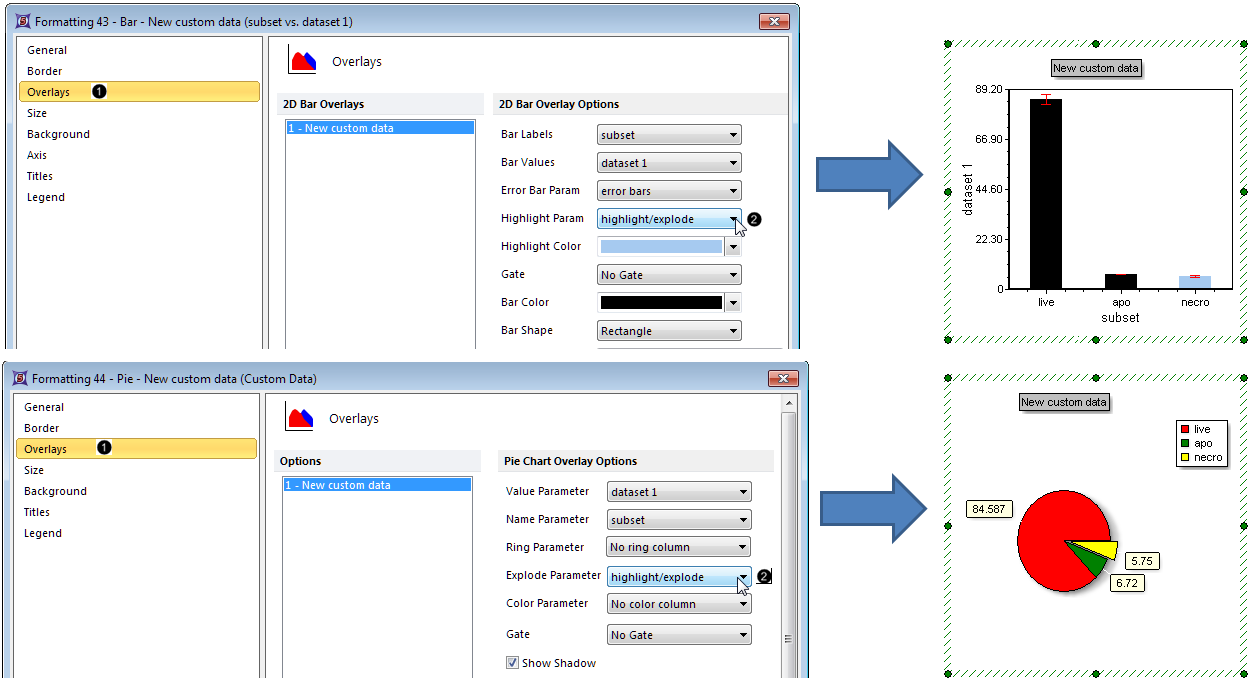

Figure 44.  Designating the Custom Data Grid column from which the Highlighting or Explode rule will be derived

Figure 44.  Designating the Custom Data Grid column from which the Highlighting or Explode rule will be derived

16.Highlight Param(高亮显示参数)或者Explode Parameter (分裂显示参数)下拉列表中选择"highlight/explode(高亮/分裂)”(图. 44number2,分别在Formatting Bar(格式化条形图)或者Formatting (格式化) Pie(饼状图)对话框中。
17.点击Formatting Bar(格式化条形图)或者Pie(饼状图)对话框中OK 按钮(图. 44)。
Figure 45.  Clicking OK in the Formatting dialog.

Figure 45.  Clicking OK in the Formatting dialog.

此时,条形图就将出现如右图. 44所示。注意下述改变:

在条形图中,"necro"数据条被高亮显示。在条形图中Highlight Color(高亮颜色)和其他可视化的格式化元素,用户可在Overlays(数据层)项中设置(图. 40)。请见手册中此章节进行详细了解。
饼形图中,"necro" 扇形数据(切片)已和其余的饼状图数据分开,从而进行强调。饼状图中扇形数据(切片)Color(颜色)和其他可视化的格式化元素,用户可在Overlays(数据层)项中设置(图. 40)。请见手册中此章节进行详细了解。
18.自选操作:
点击Data(数据)标签→Change Data on All(修改所有数据)→ Next/Previous(下一项/前一项)通过设置Data List(数据列表)中的文件及查看条形图和饼状图中新数据的更新来向前发展。
实时调整绘图上的门及查看条形图和饼状图的更新。



下一章节,将介绍如何在饼状图中display additional datasets(显示额外的数据集),就如条形图和散点图的数据层一样。
