格式化饼状图
Contents
在FCS Express中，饼状图是完全格式化的。除了formatting Options Shared by All Plots(所有绘图共享的格式化选项)(边框、大小、背景、标题和图例)外，来自Overlays(叠加图层)项目的特殊格式化选项也是可用的。要进入这些特殊选项：
| • | 选中饼状图，然后使用Format(格式)标签→Plot Options(绘图选项)→Overlays(叠加图层)命令(图1121)，或者 |
| • | 鼠标右键点击饼状图，从弹出菜单选择Format(格式)，然后选择Overlays(叠加图层)项目。 |
饼状图的特殊格式化选项，展示在下面的图片中，包括：
| • | Plotting additional data as a(将附加数据绘图为)Ring(环状层) 参数( ) |
| • | Explode(裂开) 参数用来裂开一独立的扇形区(切片)，以作强调( ) |
| • | Color (颜色)参数用来设置扇形区(切片)的颜色( ,  ) |
| • | Shadow(阴影)( ) |
| • | 将饼状图展示为填满的饼(默认)或者“圆环" 形式( ) |
| • | Caption Style(标题样式)( ) |

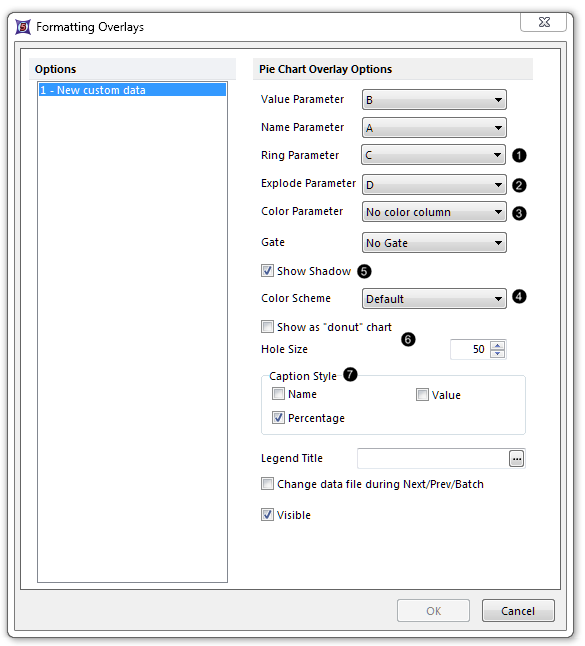

Figure 11.20 Special formatting options for Pie Charts
选项 |
解释 |
|---|---|
Value Parameter(值参数) |
来自自定义数据网格的参数(列)展示扇形区(切片)的值。 |
Name Parameter(名称参数) |
来自自定义数据网格的参数(列)展示扇形区(切片)的名称。 |
Ring Parameter(指环参数) |
来自自定义数据网格的参数(列)，展示指环中扇形区的值。请参见下面的内容，来详细了解“如何将附件数据展示为饼状图中的指环”。 |
Explode Parameter (裂开参数) |
由裂开规则衍生出的、来自自定义数据网格的参数(列)。一个扇形区(切片)将从饼状图上裂开，来进行强调(例如，下图显示的黄色的扇形区)，如果它们的值满足裂开规则中定义的条件。请参见下面的内容，来详细了解如何定义裂开规则。 |
Color Parameter(颜色参数) |
来自自定义数据网格的参数(列)，用来定义扇形区(切片)的显示颜色。请参见“饼状图教程”来详细了解。 |
Gate(门) |
定义在自定义数据网格上的range gate(范围门)，应用于饼状图。 |
Show Shadow(显示阴影) |
是否在饼状图背后显示阴影。 |
Color Scheme(配色方案) |
２０个预设的配色方案都可用于饼状图。 |
Show as "donut" chart(显示为“圆环”图) |
是否在饼状图的中心显示一个空洞。 |
Hole size(空洞的大小) |
如果饼状图以“圆环”图形式显示( |
Caption Style(标题样式) |
名称、值、饼的百分比(注意：“饼的百分比”和“门中细胞百分比”是不同的)或者任何其他组合，都可作为文本直接显示在饼状图或者指环图的每个扇形区旁边。 在Caption(标题)上直接点击，同样可对其进行编辑。 |
Legend Title(图例标题) |
列在图例中的Name parameters(名称参数)的文本标题。 |
Change data file during Next/Prev/Batch(在下一个/上一个/批处理时更改数据文件) |
在Batch Processing(批处理)或者进行Next/Previous(下一项/前一项)命令时，是否更改饼状图。一般推荐不选中这一选项(默认)，因为当与饼状图相关联的数据更改时，饼状图会自动更新。 |
Visible(可视) |
在对象中，饼状图是否可视。 |
要增加指环值作为附件数据到饼状图的外围，或者将指环值从饼状图上裂开，以作强调，这些值就必须输入到自定义数据网格的指定列。如果要进入已从版面中删除的自定义数据网格，请选择View(视图)标签→Navigators(导航器)→Data Navigator(数据导航器)命令，拖拽"New custom data(新用户数据)"项目到版面上，从Select Plot Types(选择绘图类型)对话框中选择Data Grid(数据网格)，点击OK。
| 1. | 添加一新列到数据网格中，如果没有空着的列存在。 |
| 2. | 自选操作：重命名空白列为“Ring(指环)” |
| 4. | 为指环参数选择合适的自定义数据网格列(图11(上方)) |
带有附加指环值(展示在饼状图外围)的一饼状图示例和与其相关联的自定义数据网格，展示于图11，下方。
| 1. | 添加一新列到数据网格中，如果没有空着的列存在。 |
| 2. | 自选操作：重命名空白列为“Explode(裂开)” |
| 3. | 为每一行输入规则的值(每一行相当于一单独的数据条)。这一规则必须是评估"TRUE(真值)"或者"FALSE(假值)"的公式，如果是"TRUE(真值)"，扇形区(切片)将从饼状图上裂开。一包含标记的裂开规则，展示如下： |
=ifStatistic(如果统计)： % of Gated Cells for Density Plot(密度图门中细胞百分比), Gate 3> 9，就是"true(真值)" 否则 "false(假值)"
| 4. | 为裂开参数选择合适的自定义数据网格列(图11，下方) |
一个带有裂开选择的饼状图示例和与其相关联的自定义数据网格显示于图11，下方。

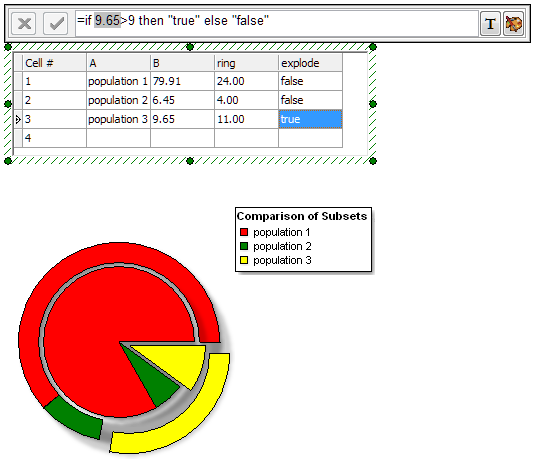

Figure 11.21 Pie Chart and associated Custom Data Grid with Ring and Explode formatting options
要直接在一饼状图上编辑标题：
| 1. | 点击标题。 |
| 2. | 输入自由文本或者标记(使用 按钮)到Caption(标题)编辑栏中。 |
| 3. | 点击Caption(标题)编辑栏中的绿色复选标记或者按下键盘上的Enter键，来接受更改。在下面的例子中，绿色扇形区的标题就被修改为"CD4+"。 |
