在FCS Express中，创建饼状图和创建条形体很类似，它们可以直接用自定义数据网格中的数据进行填充或者通过拖拽绘图的方式填充。
此版面包括彩色点状图和一个自定义数据网格，此自定义数据网格已被一行标记和自由文本填充。

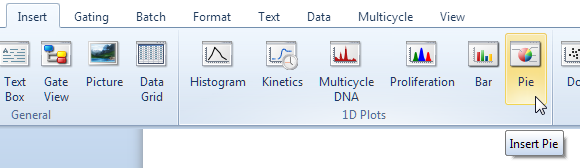

| 3. | 请选择Insert(插入)标签→ 1D Plots(一维绘图)→ Pie(饼状图)命令(图10)。 |
Figure 10. Inserting a Pie Chart
| 4. | 在版面上一空白处点击(例如在自定义数据网格的右边点击)来插入饼状图(图11)。 |

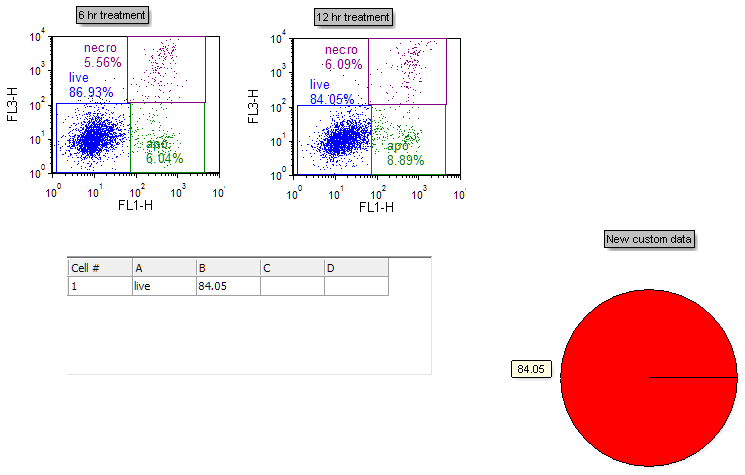

Figure 11. A Pie Chart inserted on the layout
我们现在将使用FCS Express 5的拖拽功能，来饼状图添加新的扇形区域，从而取代其老的数据。
| 5. | 请从“6 hr treatment”绘图的左边拖拽门"apo"到饼状图的空白区域(而不是它的扇形区域)(图12)。 |

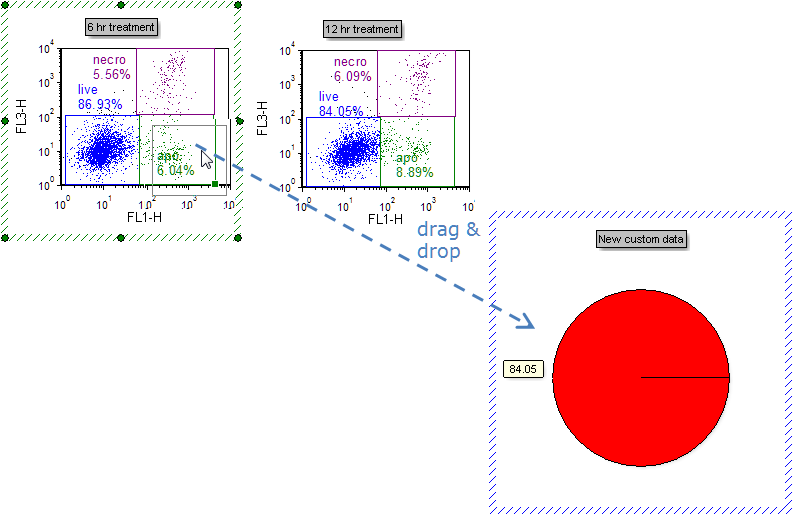

Figure 12. Dragging a gate to a Pie Chart to create a new sector (slice)

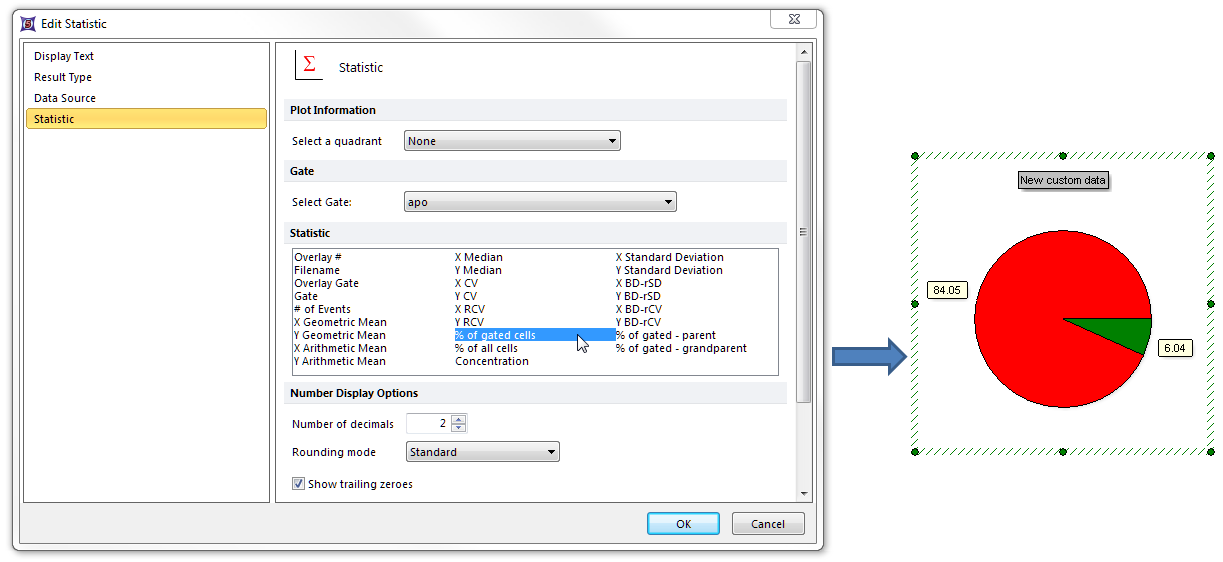

| 6. | 请在Edit Statistic(编辑统计)对话框的Statistic(统计)框中选择“% of gated cells(门中细胞百分比)”(图13)。 |
| 7. | 点击OK此时，一个新的、展示这一统计的扇形(切片)将出现，如图13所示。 |
Figure 13. Choosing a statistic to plot on the Pie Chart after dragging a gate
| 8. | 针对“6 hr treatment”绘图中的"necro"门，重复第5-7步骤，此时饼状图将含有３个扇形(切片)。 |
| 9. | 请从“6 hr treatment”绘图中拖拽"live"门到饼状图中已存在的红色扇形(切片)区，来取代它。注意：取代时，在完全松开鼠标之前，将被取代的扇形边框将变为灰色(图14所示)。 |
| 10. | 请从Edit Statistic(编辑统计)对话框的Statistic(统计)框中选择“% of gated cells(门中细胞百分比)”(和第６步一样)。此时，红色的扇形(切片)区就被“6 hr treatment”绘图中的"live"门的“% of gated cells(门中细胞百分比)”统计数据取代(如图14所示)。 |

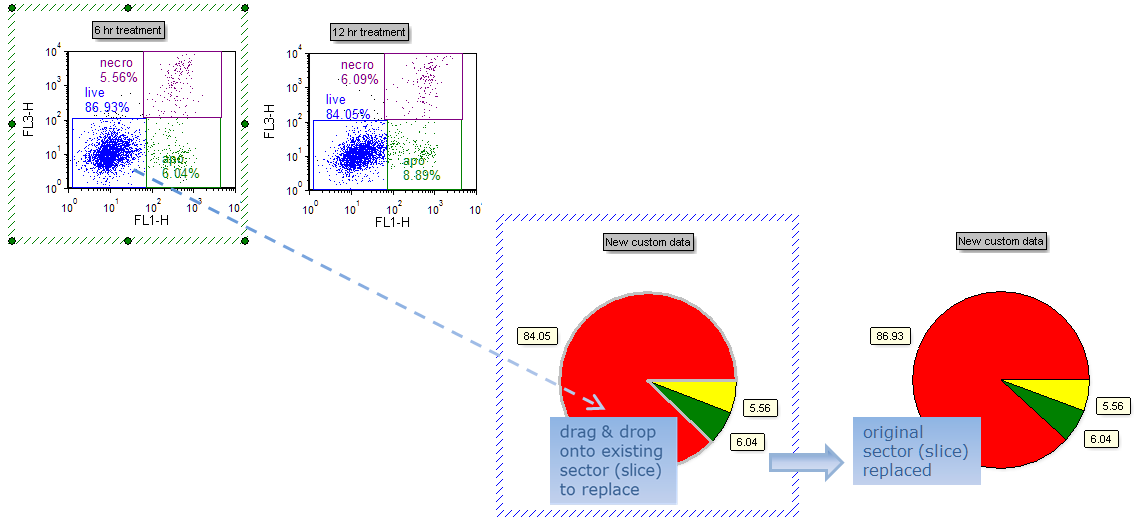

Figure 14. Original red sector (slice) replaced by statistic derived from another gate (note value change)
现在我们将直接点击扇形(切片)区标题，来对齐进行编辑。
| 11. | 请点击黄色扇形区的标题(图15 )。 |
| 12. | 请在标题标记条中输入"necro"(图15 )。 |
| 13. | 点击绿色的复选按钮，来接受这一更改(图15 )。 |
| 14. | 针对绿色扇形区重复第11-13步骤，输入"apo"。 |
| 15. | 现在，这些扇形区的标题都已被自由文本注释。注意：红色扇形区的标题已被自动注释，注释信息来自版面打开时已存在的自定义数据网格的第一列。 |
Figure 15. Editing a Pie Chart Caption directly from the Pie Chart
我们现在将对饼状图进行格式化。
| 17. | 从弹出菜单选择Format(格式)(图16)。 |

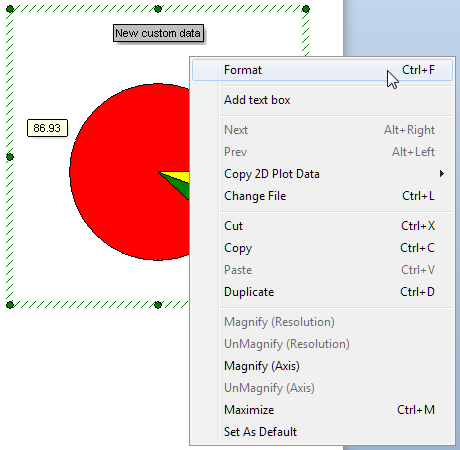

Figure 16. Accessing Formatting options of the Pie Chart
| 18. | 选择Legend(图例)项目类别(图17)。 |
| 19. | 请选中Visible(可视)对话框(图17)。 |

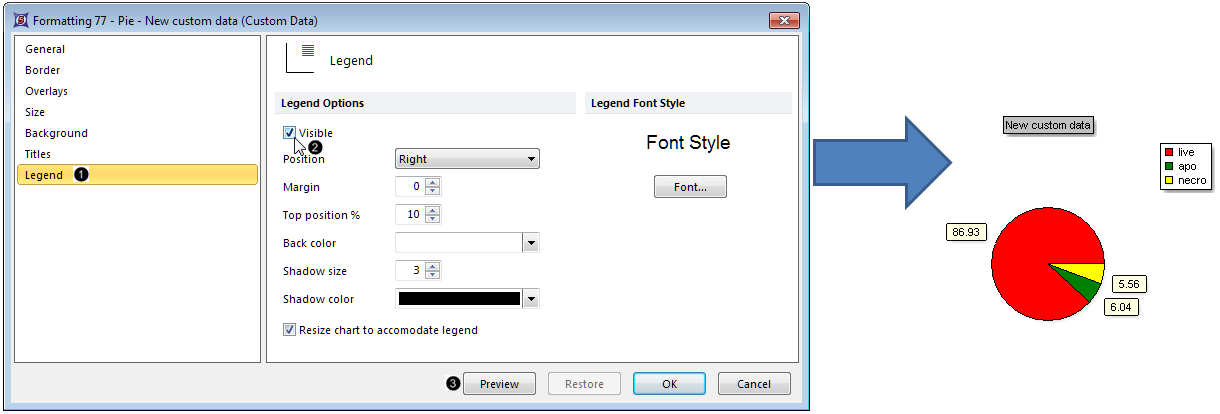

Figure 17. Adding a Legend to the Pie Chart
| 20. | 点击Preview(预览)(图17)。此时，饼状图将在图例上展示每个子集(列在自定义数据网格的第一列中)的名称(图14所示)。 |
| 21. | 请选择Overlays(数据层)项目类别(图18)。 |
这些名称参数默认来自自定义数据网格的第一列。它显示为“subset(子集)”或者“A”，这取决于您自定义数据网格的外观。
默认的值参数来自自定义数据网格的第二列。它显示为“%-gated(门中细胞百分比)”或者“B”，这取决于您自定义数据网格的外观。这些自定义数据网格的显示，被默认为饼状图中扇形区的标题(图18所示)。可对格式化标题进行格式化，来在标题中显示饼状图中每个扇形区的名称、值或者百分比。
| 22. | 请从Overlays(数据层)项目类别中的Caption Style(标题类型)中，选择 Value(值)、Name(名称)、Percentage(百分比)进行自由组合，来自定义我们需要的标题信息(图18)。 |

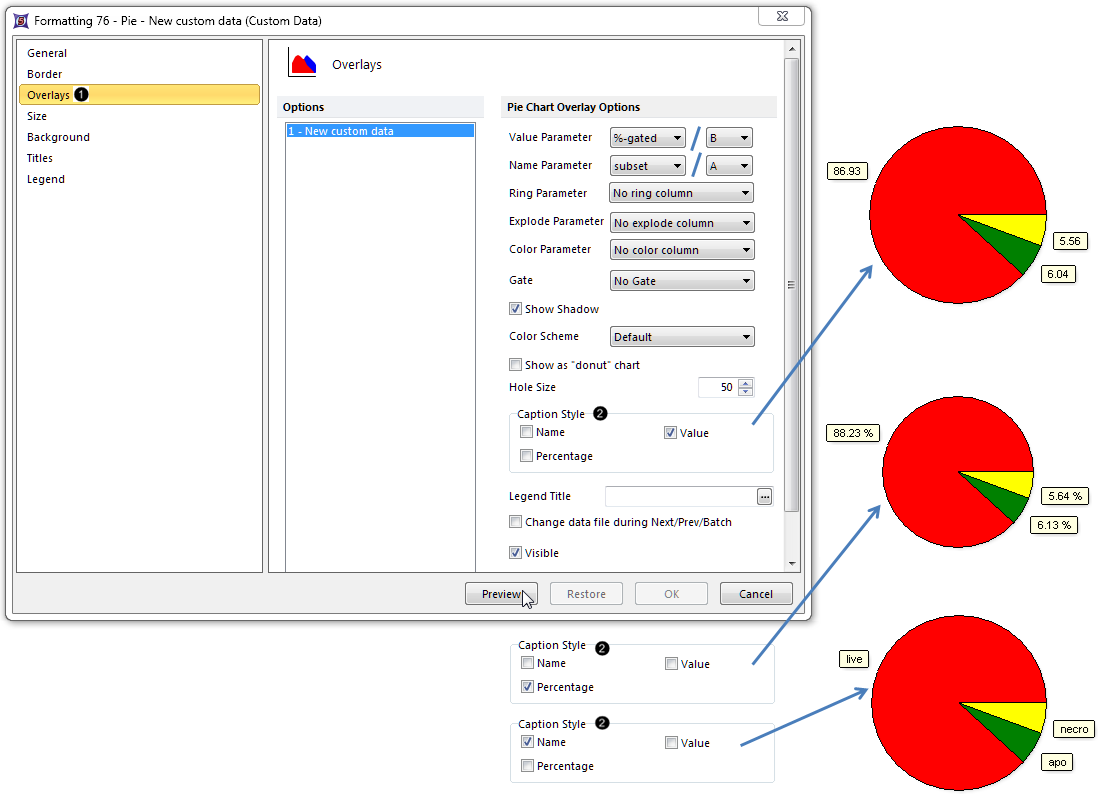

Figure 18. Editing the Caption Style of the Pie Chart
| 23. | 点击Preview(预览)按钮，来查看标题类型的改变(图18，鼠标箭头处)。 |
注意：点击饼状图的标题，将允许直接用自由文本或者标记对标题进行编辑。饼状图阴影、圆环和饼状图外观、配色方案、其他属性，用户均可进行自定义。要了解更多详细信息，请参见“格式化饼状图”章节。
| • | 点击Data(数据)标签→Change Data on All(修改所有数据)→ Next/Previous(下一项/前一项)按钮，通过设置Data List(数据列表)中的文件及观看饼状图新数据的更新来向前发展。 |
自选操作：探索饼状图 第25-35步，是对饼状图进行颜色格式化。或者来到“格式化”教程章节，来学习让扇形裂开进行强调、在饼状图上展示一个额外的数据集。

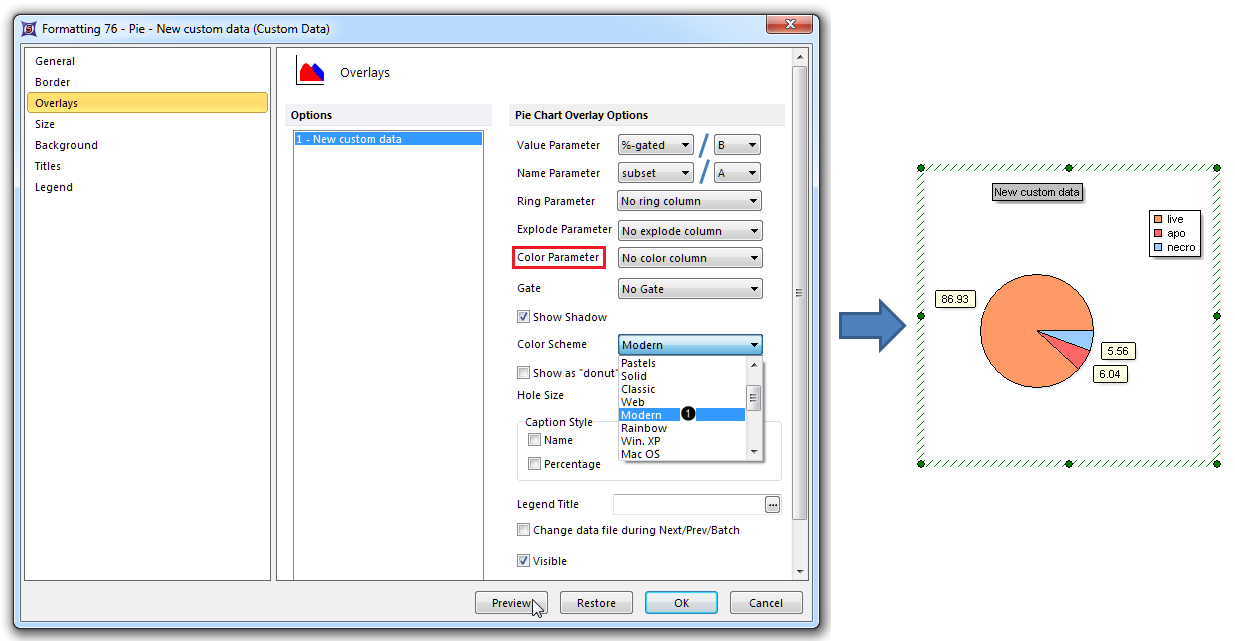

| 25. | 请从Color Schemes(配色方案)下拉列表中选择“Modern”(图19)。注意：此处有很多预先定义好的颜色方案可供选用。 |
Figure 19. Changing the Color Scheme
| 26. | 点击Preview(预览)(图19，鼠标箭头处)。 |
此时，饼状图的颜色就被重置为“Modern”配色方案(图19所示)。
| 27. | 请从Color Parameter (配色方案)下拉列表中选择“C”(图19，外边框用红色显示)。 |
| 28. | 请在Formatting Pie(格式化饼状图)对话框中点击OK。 |
| 29. | 请在自定义数据网格C1单元格处点击鼠标左键。 |
| 30. | 在单元格中输入"purple"(图20)。 |
| 31. | 在键盘上按下“Enter”键或者点击自定义数据网格公式编辑器中的绿色复选按钮(图20，鼠标箭头处)。 |
此时，饼状图的“live”扇形区将变为紫色(图20所示)。来自扇形(切片)区颜色的自由文本包括“红色”、“蓝色”、“黄色”、“绿色”、“紫色”、“黑色”、“灰色”和“白色”。

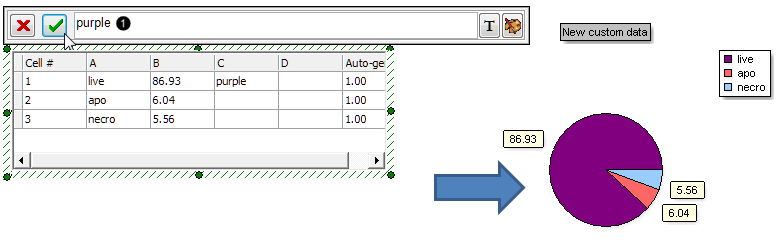

Figure 20. Entering freetext into the Custom Data Grid to define sector (slice) color
| 32. | 点击自定义数据网格公式编辑器右侧的Color Palette(配色方案)图标(图21)。 |

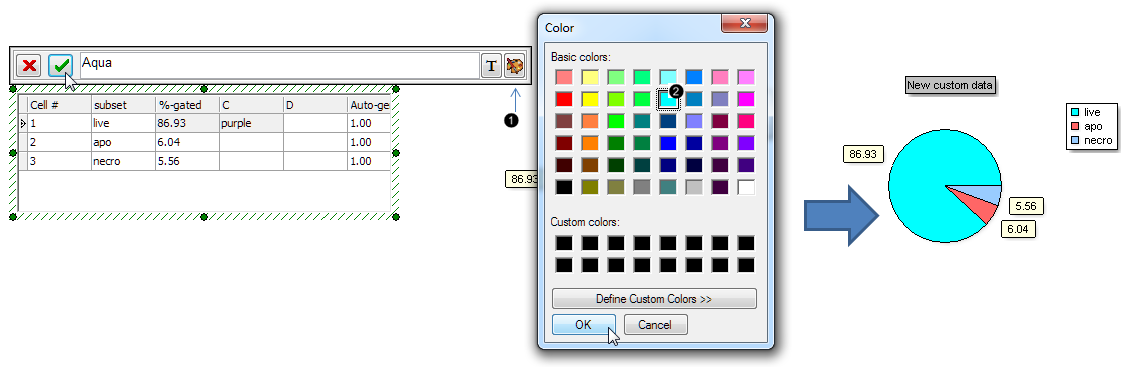

Figure 21. Using the Color Palette to define sector (slice) color
| 33. | 点击任何一个基本颜色(例如，浅绿色, 图21)或者点击Define Custom Colors(定义自定义颜色)>>按钮，来进入到全颜色色盘。 |
| 34. | 请点击Color(颜色)对话框中的OK键 (图21，鼠标指针处)。 |
| 35. | 在键盘上按下“Enter”键或者点击自定义数据网格公式编辑器中的绿色复选按钮，来应用颜色的更改(图21)。 |
此时，饼状图上的"live"扇形区的颜色就将变为刚才您选择的颜色，例如浅绿色，如图21所示。
下一章节，我们将用版面中同一个彩色点状图来创建一个散点图。或者，直接跳到“格式化”教程章节，来学习让扇形裂开进行强调和在饼状图上展示一个额外的数据集。
