坐标轴

Contents

此Axis(坐标轴)选项控制绘图坐标轴的外观和文本格式。

可用以下两种方法编辑坐标轴选项：

•	选择绘图，使用Format(格式)→Plot Options(绘图选项)→Axes(坐标轴)命令。

•	鼠标右键点击绘图，从弹出菜单中选择Format(格式)，然后选择Axis(坐标轴)分类(图８57)。

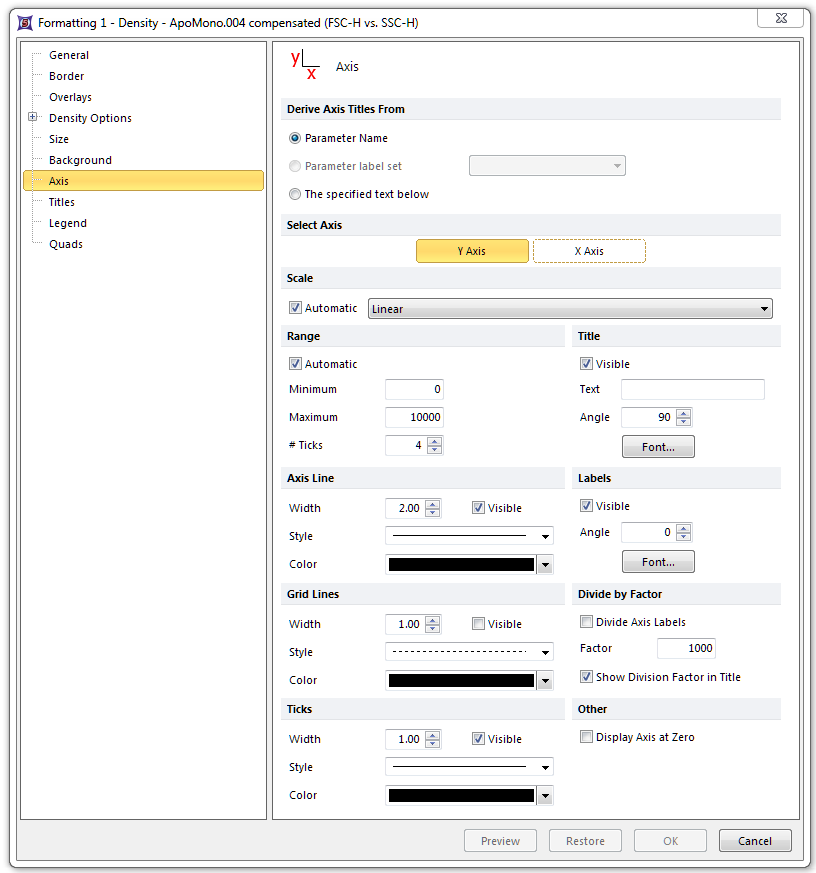

Figure 8.54 Formatting Axes Dialog

选项解释如下表。使用Visible(可视)复选框，可决定这一选项是否显示。

选项

说明

Derive Axis Titles From(从...衍生出坐标轴标题)

选择Parameter Name(参数名称)、一Parameter Label Sets(参数标签组)(如果已经定义一标签组))或在Text(文本)域注明的文本(在Title(标题)下方)。

选择坐标轴

选择Y轴或者X轴，来决定目前正编辑的是哪条坐标轴。

Scale(缩放)

如果Automatic(自动)调整缩放选中的话，坐标轴会显示在由FCS文件为该坐标参数(从$PnE关键字)定义的范围内。用户可不用自动调整缩放，而选择坐标轴缩放调整。

Range(范围)

针对所有显示数据的坐标轴：

•	如果选中Automatic(自动)范围且分辨率选项设置为自动，那么数值范围将从0开始，或者从最小数据值(一个负数)开始，然后延伸至最大数据值。

•	如果Automatic(自动)范围被选中，但是分辨率选项不是设置为自动，数据范围是从分辨率选项设置的最小值到最大值。

•	对于柱状图的计数轴，如果选中Automatic(自动)范围，数据轴将从0延伸至最大计数值。

•	Minimum(最小值)数轴显示的最小数值。该选项只有关闭自动范围设置时才有用。

•	Maximum(最大值)数轴显示的最大数值。该选项只有关闭自动范围设置时才有用。

•	# Ticks(刻度)数轴上显示的刻度数。

Title(标题)

设置坐标轴参数标题的可见性、具体文本、字体样式、大小、颜色和角度。

Axis Line(轴线)

设置轴线的可见性、样式、颜色和宽度。

Labels(标签)

设置坐标轴标签是否可视、字体样式、大小、颜色和数字角度。

Grid Lines(网格线)

设置网格线的可见性、样式、颜色和宽度。

Divide by Factor(因素除以...)

一个给定的因素除以坐标轴标签，选择是否在坐标轴标题中显示该因素。

Ticks(刻度)

设置线性/对数刻度是否可视、颜色和宽度。

Other(其它)

如果Display axis at zero(显示坐标轴为零)被选中，目前正在编辑的坐标轴将显示为零，而不是绘图源。
