通道校正演示

Contents

在本例中，我们会：

•	演示通道校正在数据显示上的影响。

我们现在打开一个新的柱状图，用来演示通道校正如何影响数据的显示。

1.	使用Tutorial Sample Data archive(教程样本数据库)中的Monocytes.002文件插入一新的柱状图。

2.	请设置新的柱状图，让它显示通道FL3-H。

3.	请确保柱状图上未应用门。

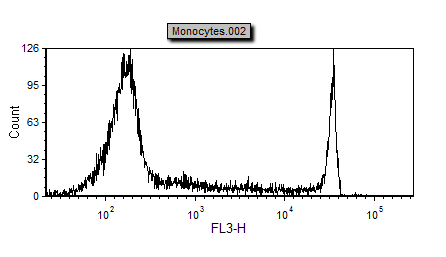

这时的柱状图应该看起来如图T23.9所示。注意：x-轴从低于102to more than 10延伸到高于105。数轴显示为已经过校正，代表可溶性PE-Cy5分子的平均等值数。因为，默认的设置是在所有绘图上使用校正过的数轴。

Figure T23.9 Histogram with Calibrated Axis

4.	请右键点击柱状图，调出相关弹出菜单。

5.	选择Histogram Statistics(柱状图统计)选项。

一个与该柱状图相关联的Statistics window(统计窗口)将出现。

6.	移动该Statistics window(统计窗口)到柱状图下面。

7.	在Statistics window(统计窗口)内部点击，将其选中；这时它周围应该有一个绿色边框。

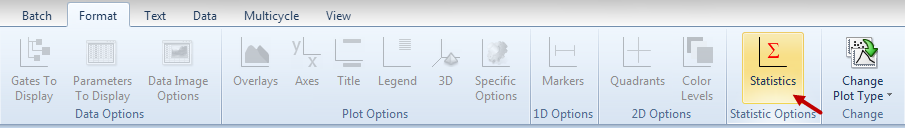

8.	选择Format(格式)→Statistics Options(统计选项)→Statistics(统计)命令(图T23.10)。

Figure T23.10 Selecting the Format Statistics Command

这时，Formatting Statistics(格式化统计)对话框将出现。

9.	在Formatting Statistics(格式化统计)窗口中选中以下项目：Median(中位数)、Geometric Mean(几何平均数)、Arithmetic Mean(算术平均数)、CV(变差系数)。

10.	请取消对Formatting Statistics(格式化统计)对话框中其它项目的选择。

11.

点击OK。

这时的统计窗口应该看起来如图T23.11所示。

Figure T23.11 Statistics Window for Histogram with Calibrated Axis

12.	请右键点击柱状图，调出相关弹出菜单。

13.	选择Format(格式)选项。

这时，Formatting(格式化)对话框将出现。

14.	移动该Formatting(格式化)对话框，使得柱状图以及统计窗口都可见。

15.	从Formatting(格式化)对话框左边的类别选项中选择Histogram(柱状图)→Histogram Specific Options(柱状图特定选项)，如前图T23.4所示。

注意：此时，Use channel calibration on axis(使用数轴通道校正)处于选中状态。

16.	请取消对Use channel calibration on axis(使用数轴通道校正)的勾选(图T23.4)。

17.	点击Preview(预览)按钮。

注意：柱状图曲线自身并未改变，但数轴回到了未经校对的100到104范围。注意：当数轴从校正改为非校正后，统计窗口的数值也随着改变。当校正有效时，图上的单位代表PE-Cy5的MESF值。不使用校正时，图上的单位代表FCS文件中从原始数据中获得的没有意义的值。

18.	点击Cancel(取消)来关闭Formatting(格式化)对话框。
