Creating Combination Gates(创建组合门)

Contents

组合门就是由多个门组合而成。创建组合门时，用户实际上是创建一个包括已有的门的逻辑公式。门公式是由一个门或多个门结合逻辑操作符形成。操作符描述了把门组合起来的方法，也遵循逻辑算术的法则。

我们会继续使用前面用过的同一版面。

第一步，我们将插入一个Gate View(门视图)，来对我们将要创建的新门进行记录。

要插入一个Gate View(门视图)：

1.	请在Insert(插入)条目下选择Gate View(门视图)按钮(图T4.12)。

2.	在版面中您想要插入Gate View(门视图)的位置点击鼠标左键。

3.	此时，Gate View(门视图)将出现在版面上(图T4.14)。

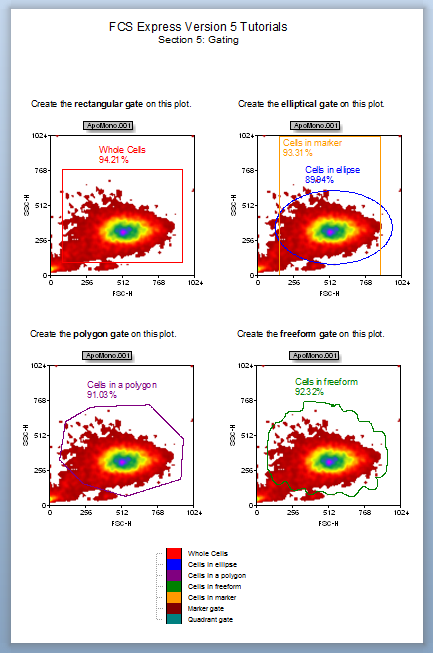

Figure T4.14 A Gate View on a Layout Page

要创建组合门：

1.	请在Gate View(门视图)上点击鼠标右键，来调出弹出菜单。

2.	从弹出菜单中选择Add Combination Gate(添加组合门)(图T4.15)。

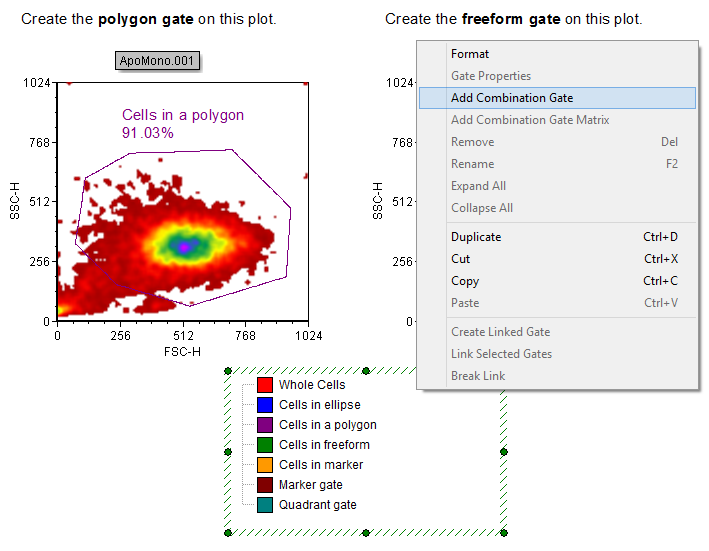

Figure T4.15 Add a Combination Gate

3.	此时，Create Gate(创建门)编辑器将出现(图T4.16)。

4.	请在Name(名字)字段处输入"My Combination Gate"()。

5.	请点击公式字段()。

请输入"m"。

7.	注意：文本"marker Gate(标识门)"已经自动为用户填写了。因为FCS Express知道该门是仅有的名称以字母"m"打头的门。

8.	请按下<SPACE> 来接受对"marker gate"的选择。

请输入"o"。

10.	按下<SPACE>来接受"or(逻辑运算符或)"。

11.

请输入"q"。

12.	按下<SPACE>来接受对"quadrant Gate(象限门)" 的选择。

13.	请把颜色修改为"Plum(李子色)"()。

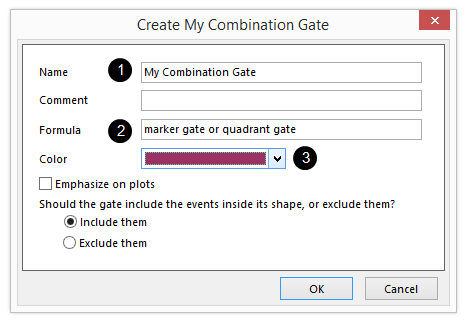

Figure T4.16 Create My Combination Gate Dialog

14.	按下OK键来创建组合门。

要想更多地了解如何创建组合门以及如何使用各种可用运算符，请参见用户手册的Creating Gates(创建门)章节。

接下来，我们将学习如何移动门。
