Excel报表(单元格模式)
Contents
在本例中，我们会：
| • | 创建一个Excel(单元格模式)报表。 |
| • | 导出$FIL关键字。 |
| • | 导出$DATE关键字。 |
| • | 导出统计。 |
| • | 导出图片。 |
| • | 运行批处理。 |
方便起见，我们将使用上节使用过的版面。来自上一章节的版面，在此章节中，将仍包含图片。用户也可以在已有批操作的版面中加入报表。如果之前的版面您处于打开状态，请直接跳到第5步。
| 1. | 选择File(文件)标签， 然后点击Open(打开)。 |
| 2. | 请打开Tutorial Sample Data archive(教程样本数据库)中的BatchProcess.fey版面。 |
要执行一个Excel报表批处理操作：
| 3. | 请用TCellSample1.fcs和TCellSample2.fcs文件创建一个Data List(数据列表)(请参见教程的上一节)。 |
| 4. | 请选择Batch(批)→Batch Processing(批处理)→Batch Actions(批操作)命令(图T9.6)。 |
此时，Batch Actions(批操作)窗口将打开(图T9.7)。
| 5. | 请选择Export to Excel (Cell Mode) (导出到Excel(单元格模式))( 图T9.7)，从Add Report(添加报表)项目中。 |
此时，Excel (Cell Mode)Options ((单元格模式)选项)对话框将出现(图T9.13)。我们将使用这个对话框来设置如何把Data List(数据列表)中的文件以批处理的方式导出到Excel报表中。

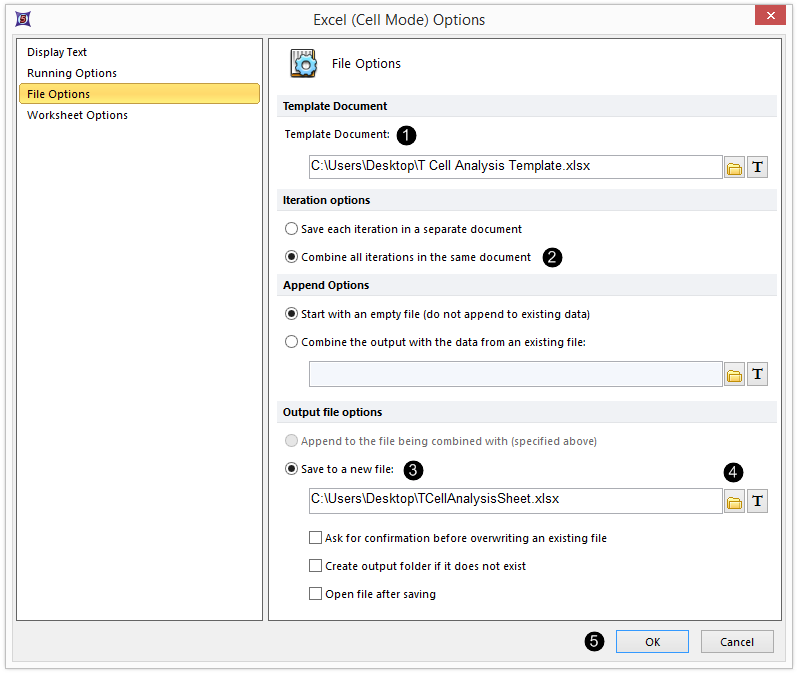

Figure T9.13 Excel (Cell Mode) Options Dialog
| 6. | 请在Template Document(模板文档)字段点击打开文件图标 (数码编号见图T9.13)。 |
| 7. | 从FCS Express Tutorial Sample Data(FCS Express教程样本数据)文件夹中选择T Cell Analysis Template.xlsx。 |
T Cell Analysis Template.xlsx是一个包含报表背景的Excel文件。图T9.14显示了我们正在使用的Excel模板。
| 8. | 请点击Iteration options(循环选项)部分的Combine all iterations in the same document(把所有循环结果合并到同一文档中) 。 |
| 9. | 请点击Output file options(输出文件选项)部分的Save to a new file(保存到一个新文件) 。 |
| 10. | 在Save to a new file (保存到一个新文件)字段中，点击文件夹图标来指定Excel的输出位置 ，例如输出到桌面上。 |
| 11. | 点击OK 。 |

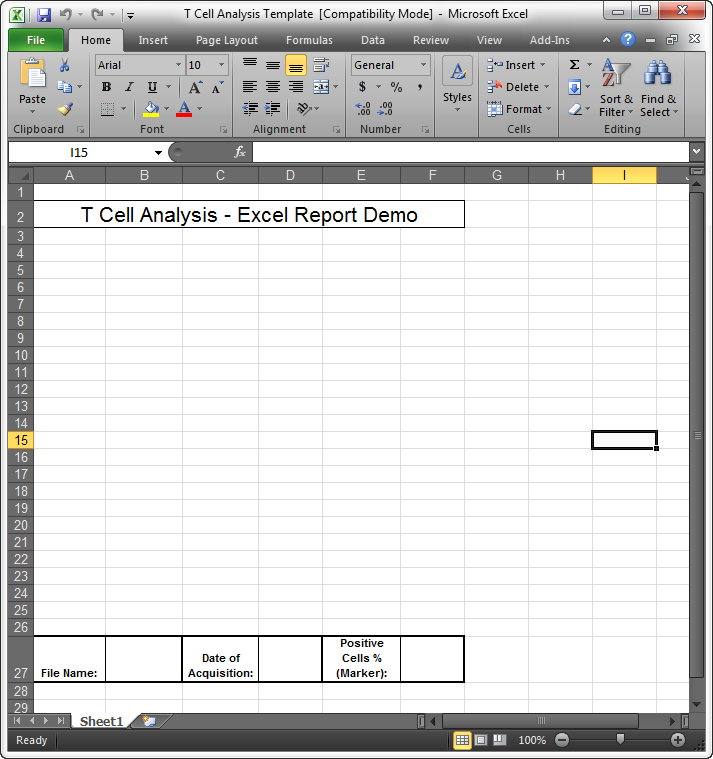

Figure T9.14 T Cell Analysis Excel Template
此Batch Actions(批操作)窗口将展示输出到Excel (Cell Mode(单元格模式))操作列表(图T9.15)。这一图片同样显示了来自最后部分的Save to PowerPoint(保存至PowerPoint文稿)批操作。
Figure T9.15 Batch Actions Window with the Export To Excel Action
| 12. | 从Add Item to Report(添加项目到报表)项目中选择Keyword Token(关键字标记)(图T9.15中的光标处)。 |
此时，Excel (Cell Mode) field "Keyword" options(Excel(单元格模式)"关键字"字段选项)对话框将出现，来显示Data Source (数据源)列表选项(图T9.16)。这里是我们定义导出到Excel中的"关键字"的地方。

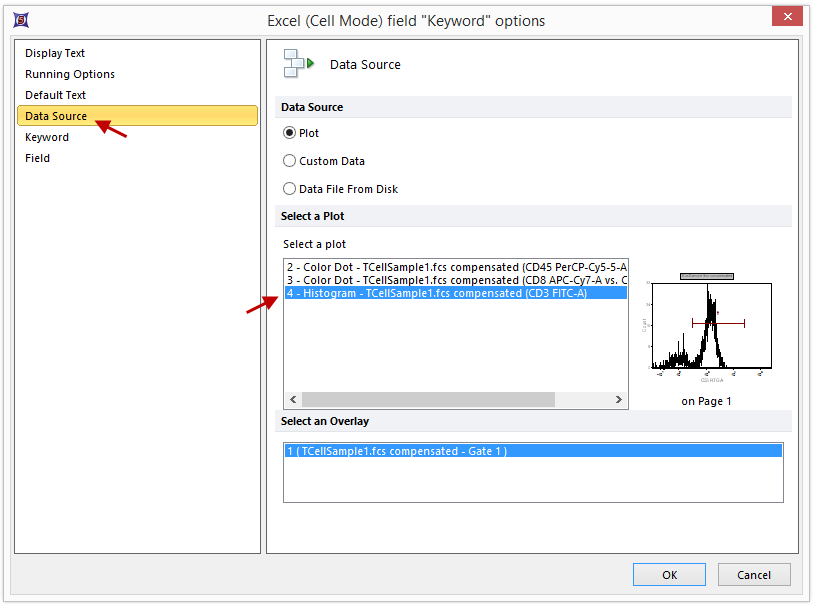

Figure T9.16 Excel (Cell Mode) field "Keyword" options Dialog
| 13. | 在Data Source (数据源)项目下，选择4 - Histogram - TCellSample1.fcs compensated (FITC-A)。 |
| 14. | 点击Keyword(关键字)项目(图T9.16)。 |
此时，Keyword(关键字)类别选项页将出现(图T9.17)。

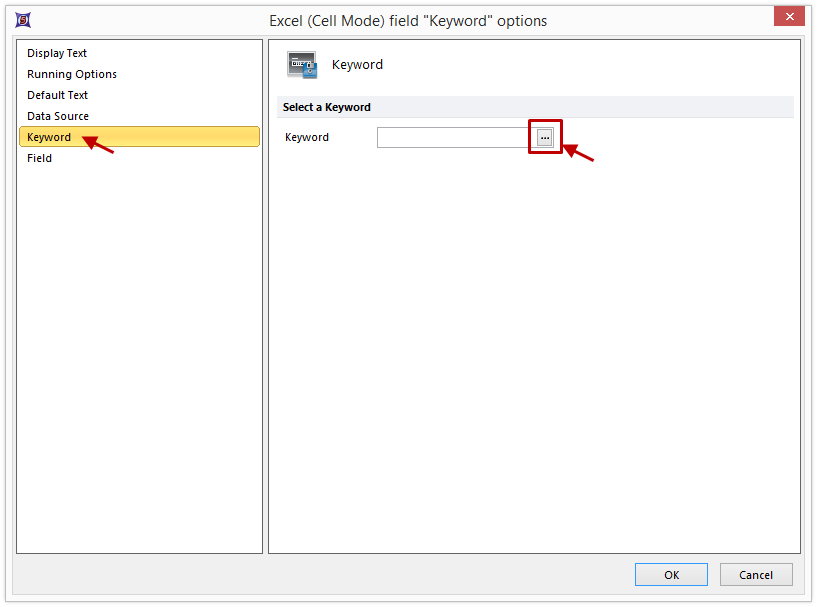

Figure T9.17 Excel (Cell Mode) field "Keyword" options Dialog -- Keyword Category
| 15. | 请点击Select a keyword(选择一个关键字)字段右方的省略号(…)按钮(图T9.17)。 |

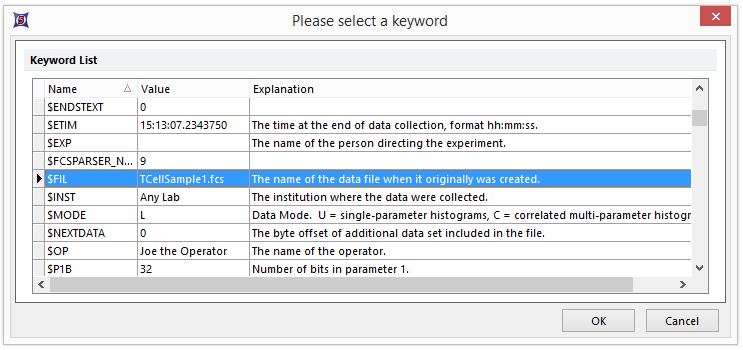

此时，Please select a keyword(请选择一个关键字)对话框将出现(图T9.18)。这个对话框显示了在FCS文件中可以找到的关键字。
Figure T9.18 Dialog Displaying Keywords Found in the FCS File
| 16. | 请选择关键字“$FIL”(图T9.18)，该关键字是存储在FCS文件中的文件名关键字。 |
| 17. | 点击OK。 |
| 18. | 请点击Excel (Cell Mode) field "Keyword" options(Excel(单元格模式)"关键字"字段选项)对话框中的Field(字段)选项(图T9.19)。 |
此时，Excel (Cell Mode) field "Keyword" options(Excel(单元格模式)"关键字"字段选项)对话框的Field(字段)页将出现。这里是我们选择的“$FIL”关键字数据在批处理过程中，导出到Excel单元格的地址。
| 19. | 请在Cell Address(单元格地址)字段处输入“B27”(图T9.19)。这一设置告诉FCS Express我们想要把FCS文件名输入到Excel模板中的B27单元格中(图T9.14)。 |

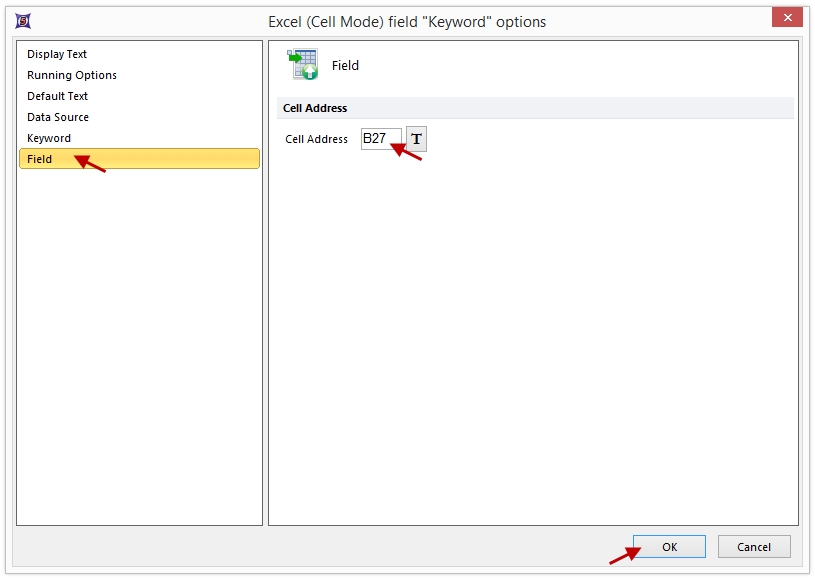

Figure T9.19 Setting the Excel Report Cell Address
| 20. | 点击OK。 |
此Batch Actions(批操作)窗口将显示Keyword: $FIL添加的操作(图9.20A)。
用户也可以通过把选中的绘图拖放到Batch Actions(批操作)对话框中的Batch Process Actions(批处理操作)部分，来把和绘图相关的标记导出到Excel中。
| 21. | 请点击底部柱状图来把柱状图选中。当柱状图的边框变成红色，说明它已被选中。 |
| 22. | 请按下鼠标左键，把这个绘图拖到Batch Actions(批操作)对话框里的Batch Process Actions(批处理操作)部分(图T9.20A)。 |
| 23. | 当绘图在Batch Process Actions(批处理操作)中Excel (Cell Mode)(Excel(单元格模式))文本的上方时，松开鼠标(图T9.20A)。此时，Paste Special(选择性粘贴)对话框将出现(图T9.20B)。 |

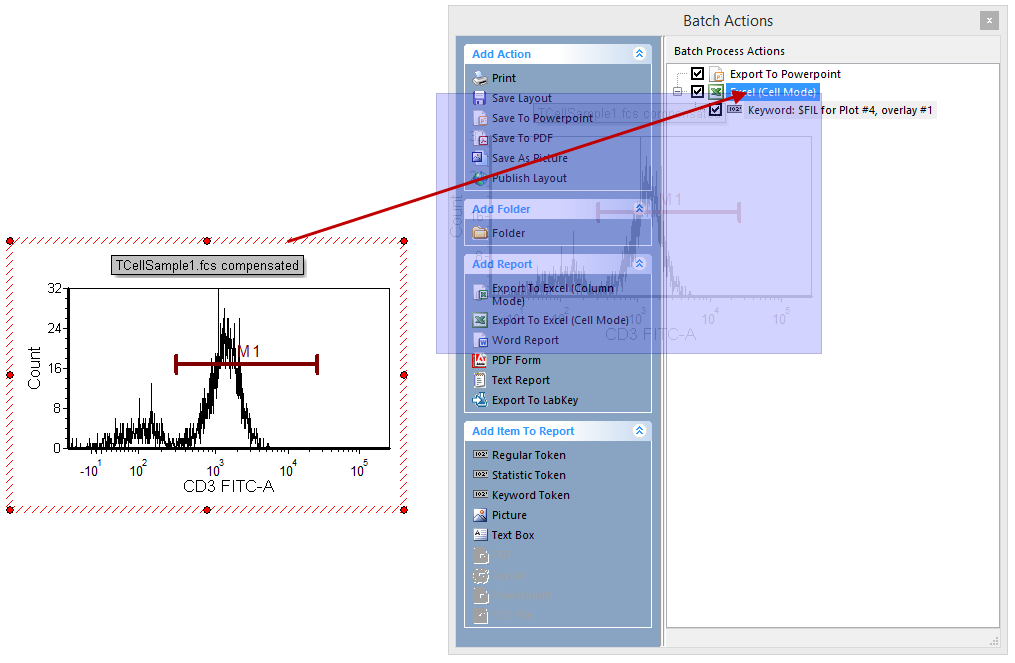

Figure T9.20A Dragging and Dropping a Histogram onto the Batch Actions Window

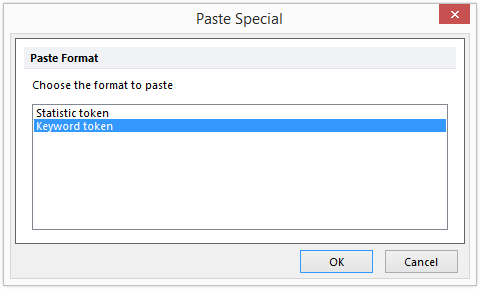

Figure T9.20B Paste Special Dialog
| 24. | 请选择Keyword(关键字) 标记项目，然后点击OK(图T9.20B)。 |
| 25. | 此时，Keyword(关键字)类别选项页将出现(图T9.17)。 |
| 26. | 点击Keyword(关键字)项目。 |
| 27. | 请点击Select a keyword(选择关键字)字段右方的省略号(…)按钮(图T9.17)。 |
此时，Please select a keyword(请选择一个关键字)对话框会再次出现(图T9.21)。

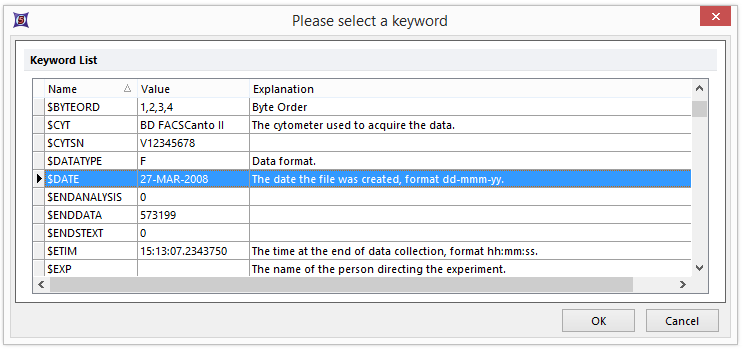

Figure T9.21 Inserting the $DATE Keyword
| 28. | 请选择关键字“$DATE”(图T9.21)。 |
| 29. | 点击OK(图T9.21)。 |
| 30. | 请点击Excel (Cell Mode) field "Keyword" options(Excel(单元格模式)"关键字"字段选项)对话框中的Field(字段)选项(图T9.22)。 |
此时，Excel (Cell Mode) field "Keyword" options(Excel(单元格模式)"关键字"字段选项)对话框的Field(字段)页将出现。
| 31. | 请在Cell Address(单元格地址)字段处输入“D27”(图T9.22)。 |

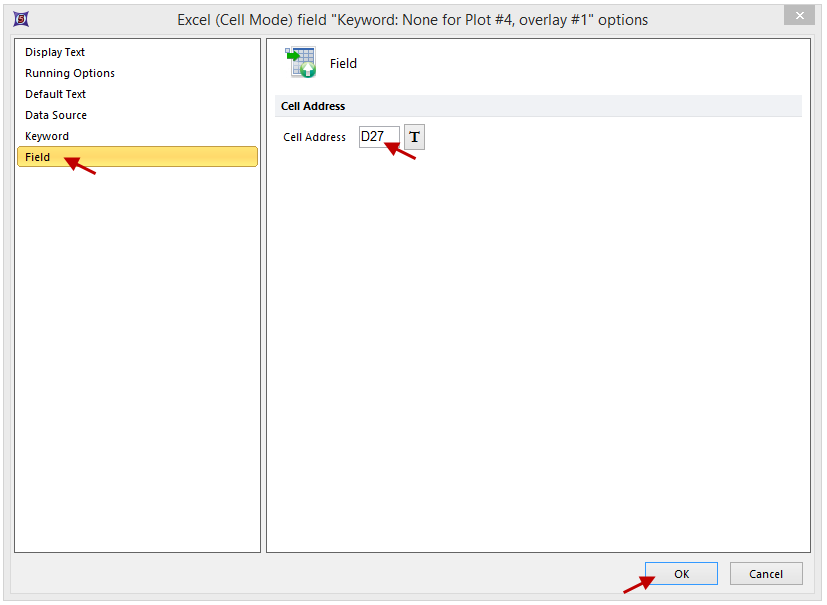

Figure T9.22 Cell Address Field Defined for Batch Export of $DATE Keyword to Excel
| 32. | 点击OK(图T9.22)。 |
此时，Batch Actions(批操作)窗口将显示Keyword: $DATE添加的操作(图T9.23)。
这就是说，假如现在使用数据列表中的文件进行批处理，文件名(保存在FCS的关键字$FIL中)以及创建日期(保存在FCS的关键字$DATE中)将分别被导出到图T9.13所示的单元格B27和D27中。

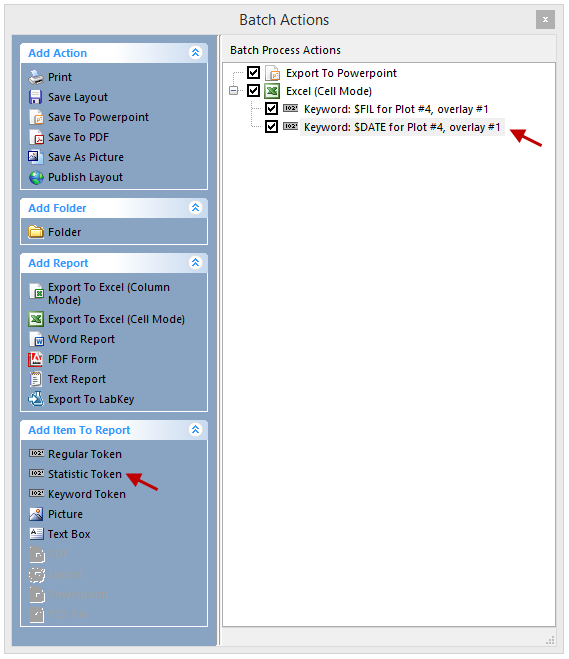

Figure T9.23 Batch Actions Window with $DATE Keyword Exported
我们现在将选择一个要通过批量导出到Excel文件中的统计函数。
| 33. | 请从Batch Actions(批操作)窗口的Add Item to Report(添加项目到报表)项目中选择Statistic Token(统计关键字)(图T9.23)。 |
这时会出现一个选项对话框，如前图T9.16所示。
| 34. | 点击Data Source (数据源)列表选项(图T9.16)。 |
| 35. | 请从Select a plot(选择一个绘图)域选择4 - Histogram - TCellSample1.fcs compensated (FITC-A)(图T9.16)。 |
| 36. | 点击Statistic(统计)项目类别(位于左边)。此时，Excel (Cell Mode) field "Keyword" options(Excel(单元格模式)"关键字"字段选项)对话框的Statistic(统计)页将出现(图T9.24)。在这里我们要选择批量导出到Excel中的一个柱状图统计。 |

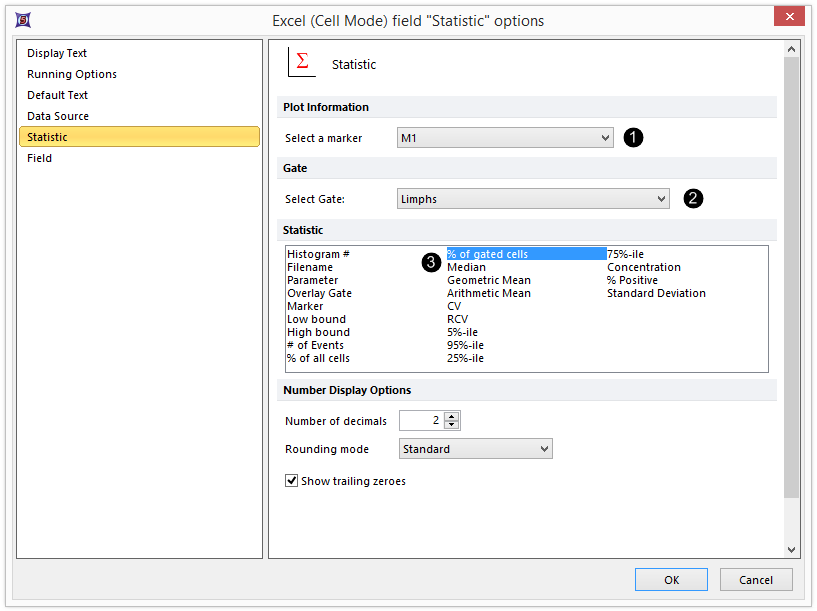

Figure T9.24 Selecting a Statistic to Export
| 37. | 请从Plot Information(绘图信息)下拉列表中选择“M1”。 |
| 38. | 请从Gate(门)下拉列表中选择“Lymphs”。 |
| 39. | 请从Statistic(统计)列表框中选择% of gated cells(门中细胞百分比)。 |
| 40. | 点击Field(字段)项目类别(位于左边)。此时，Excel (Cell Mode) field "Keyword" options(Excel(单元格模式)"关键字"字段选项)对话框中的Field(字段)项目将出现(图T9.25)。这里我们将选择统计数据在批处理过程中，导出到Excel中的单元格的地址。 |
请在Cell Address(单元格地址)字段处输入“F27”(图T9.25)。这一设置告诉FCS Express我们想要把统计放到Excel模板中的F27单元格中(图T9.14)。

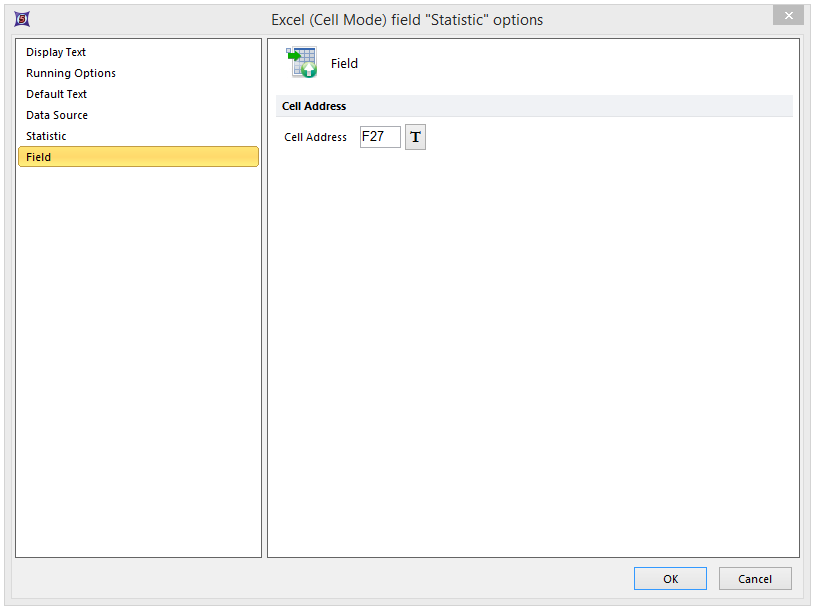

Figure T9.25 Setting the Excel Cell Address
| 41. | 点击OK来接受这些设置。 |
此Batch Actions(批处理)窗口将显示Statistic: % of Gated Cells(统计：门中细胞百分比)添加的操作(图T9.26)。

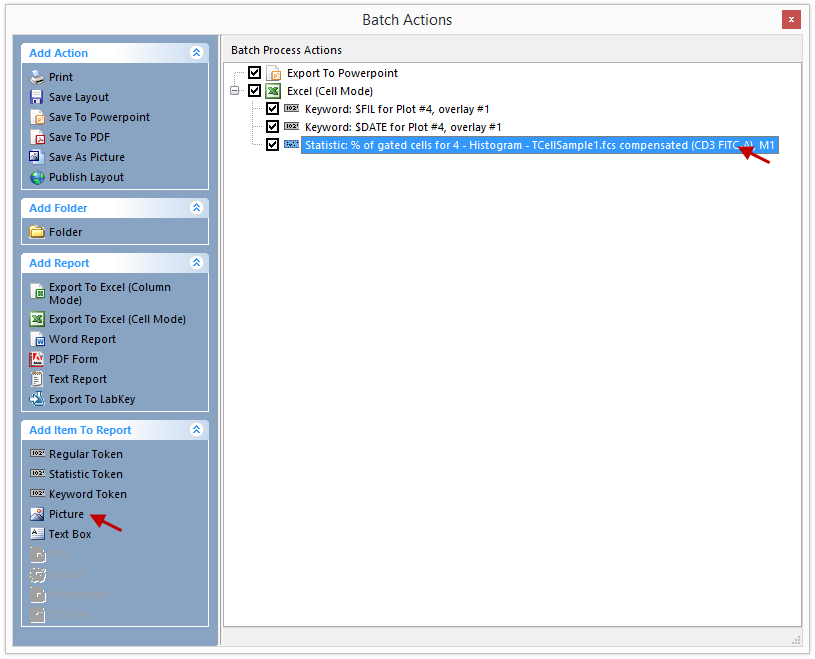

Figure T9.26 Batch Actions with Statistic % of Gated Cells to be Exported to Excel
我们现在将把一张图片通过批处理导出到Excel文件中。
| 42. | 请从Add Item to Report(添加项目到报表)部分选择Picture(图片)(图T9.26)。 |
此时，Excel (Cell Mode) field "Keyword" options(Excel(单元格模式)"关键字"字段选项)对话框将出现(图T9.27)。这里是我们定义将要被导出到Excel中的图片的地方。

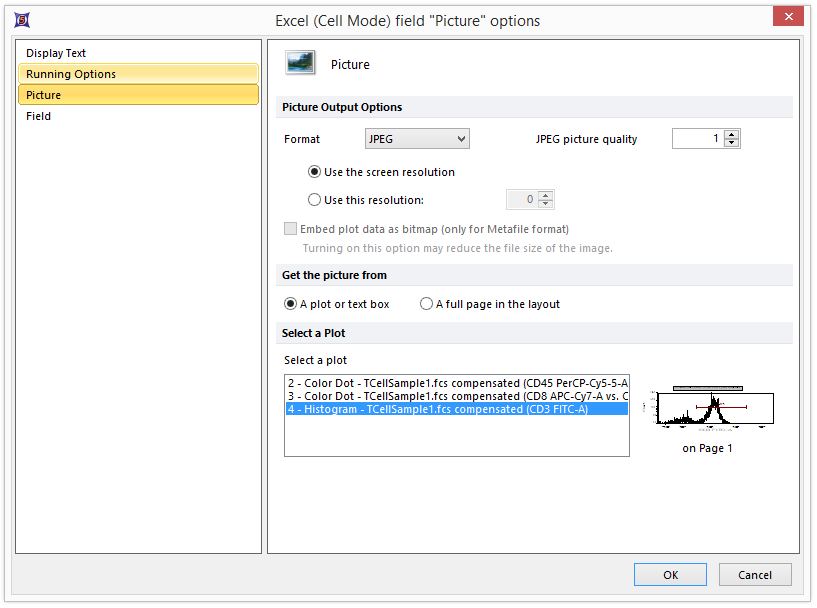

Figure T9.27 Excel (Cell Mode) field "Picture" options Dialog
| 43. | 请在Select a plot(选择一个绘图)域中选择4 - Histogram ? TCellSample1.fcs compensated (FITC-A)(图T9.27)。 |
| 44. | 点击Field(字段)选项(图T9.28)。 |
此时，Excel (Cell Mode) field "Keyword" options(Excel(单元格模式)"关键字"字段选项)对话框中的Field(字段)项目将出现(图T9.28)。这里是我们选择图片在批处理过程中导出到Excel单元格中的地方。

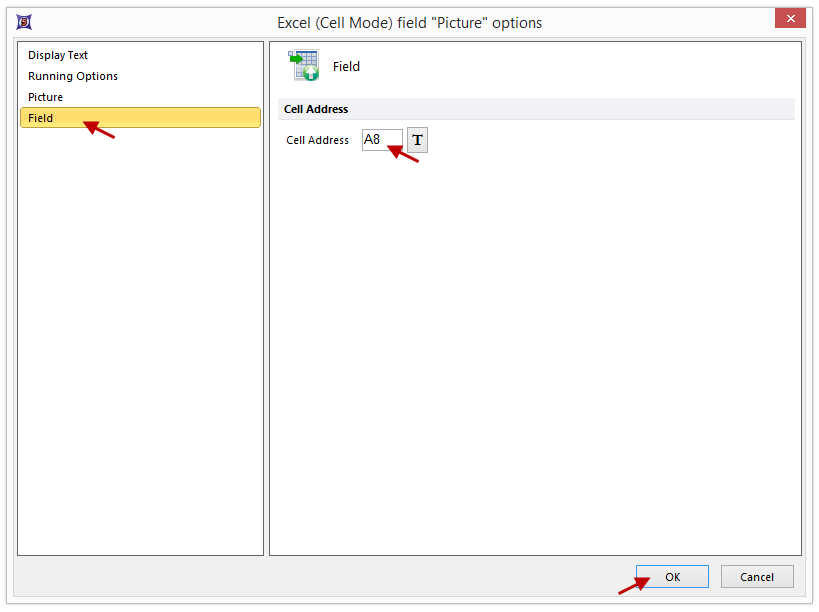

Figure T9.28 Setting the Excel Cell Address for the Picture Field
| 45. | 请在Cell Address(单元格地址)域输入“A8”(图 28)。 |
| 46. | 点击OK。 |
我们已经告诉FCS Express把4 - Histogram － TCellSample1.fcs compensated (FITC-A)图片导出到Excel报表模板中的A8单元格，如图T9.14所示。
此Batch Actions(批操作)窗口将显示Picture(图片)添加的操作(图T9.29)。
Figure T9.29 Batch Actions with Picture to be Exported to Excel
| 47. | 点击关闭按钮 (红色Ｘ) 来关闭批操作窗口(图T9.29)。 |
我们将返回到版面页中来运行批处理。
| 48. | 选择Batch(批)→Batch Processing(批处理)→Run or Replay(运行或者重播)→Run(运行)命名(图T9.10)。 |
FCS Express将执行这个批处理。批处理完成后会在用户指定的位置创建一个Excel文件(图T9.30)。该文件有两个工作表，一个工作表针对TCellSample1.fcs文件，一个针对TCellSample2.fcs文件。

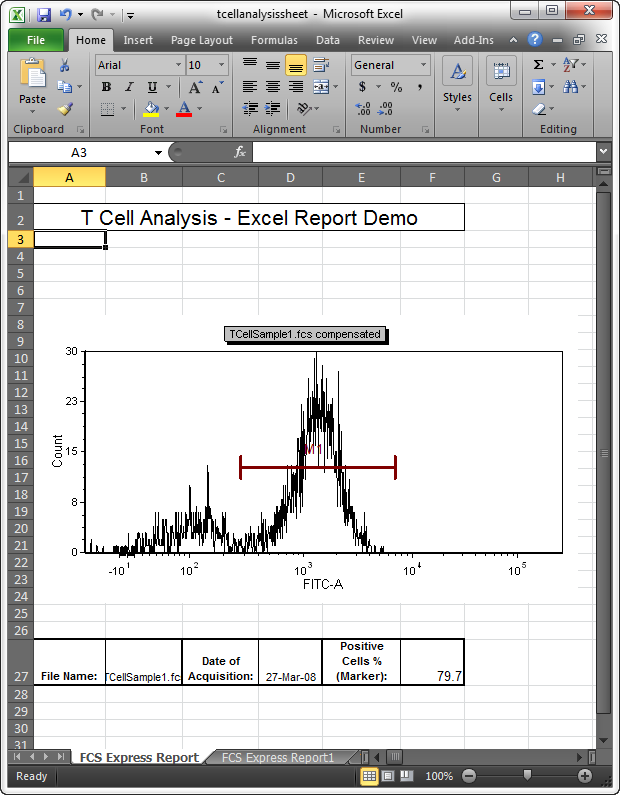

Figure T9.30 First Sheet of the Final Excel Report from the Batch Processing
在下面的练习中，我们将使用同一个版面。
下一章节，我们将通过批处理生成一个列模式的Excel报表。
