Excel报表(列模式)
Contents
一个Column Mode(列模式)批处理分析报表的创建方式和Cell Mode(单元格模式)的报表创建方式相似。
在这个练习中，我们会：
| • | 创建一个Excel列模式批处理分析报表。 |
| • | 添加一个统计标记到报表中。 |
| • | 添加一个关键字标记到报表中。 |
| • | 添加一个图片到最终的Excel电子表格中。 |
方便起见，我们将使用上节使用过的版面。来自上一章节的版面，在此章节中，将仍包含图片。用户也可以在已有批操作的版面中加入报表。如果之前的版面您处于打开状态，请直接跳到第5步。
| 1. | 选择File(文件)标签， 然后点击Open(打开)。 |
| 2. | 请打开Tutorial Sample Data archive(教程样本数据库)中的BatchProcess.fey版面。 |
要执行一个Excel报表批处理操作：
| 3. | 请用TCellSample1.fcs和TCellSample2.fcs文件创建一个Data List(数据列表)(请参见上一章节的第4-6步)。 |
| 4. | 请选择Batch(批处理)标签→Batch Processing(批处理)→Batch Actions(批操作)命名(图T9.6)。 |
此时，Batch Actions(批操作)窗口将出现(图T9.7)。请注意：如果之前的版面中，Batch Actions(批操作)窗口处于打开状态，同样会显示Batch Actions(批操作)(图T9.29)。
我们现在将把Batch Actions(批操作)窗口停靠在版面的左侧。停靠Batch Actions(批操作)对话框，会让拖放绘图和标记变得非常简单，让用户可以很快地设置批处理操作。请参见“停靠教程”章节来更详细了解FCS Express中的停靠功能。
| 5. | 移动Batch Actions(批操作)窗口，您将在FCS Express窗口中央看到一个４头图标(图T9.31)。 |
| 6. | 在左侧的图标处松开鼠标左键，因此Batch Actions(批操作)窗口和FCS Express窗口左边部分将被突出显示(图T9.31)。此时，Batch Actions(批操作)窗口就停靠在了FCS Express窗口的左边(图T9.31，右侧)。 |

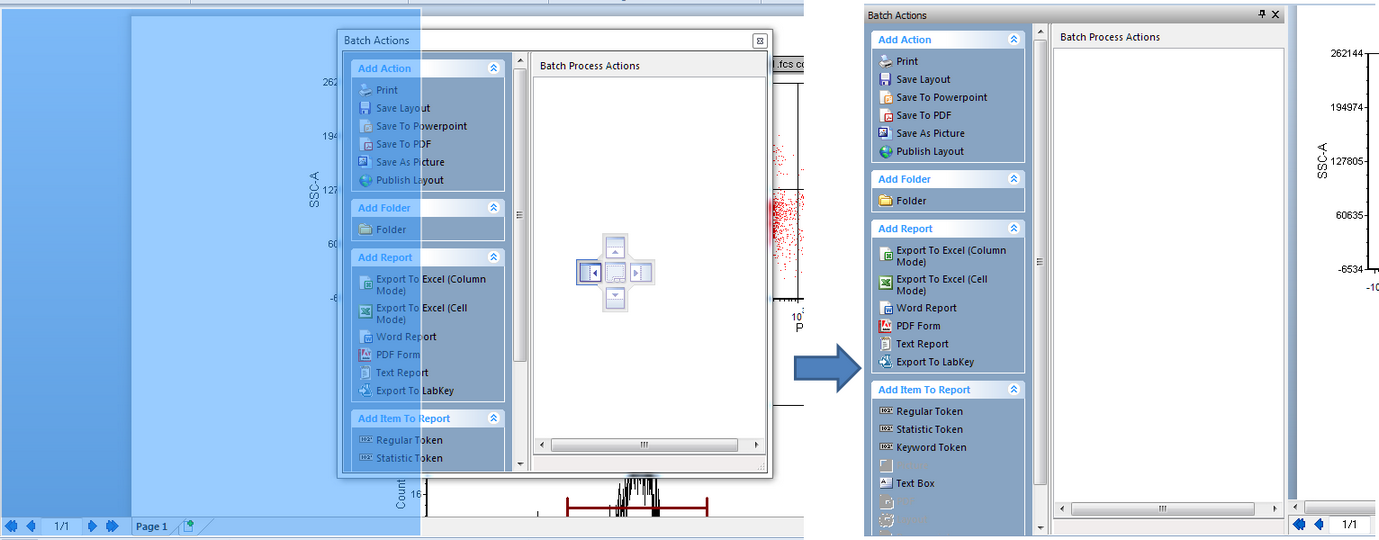

Figure T9.31 Docking the Batch Actions window.
| 7. | 请从Add Report(添加报表)项目中选择Export to Excel (Column Mode)(输出到Excel(列模式))(图T9.32 )。 |
此时，Excel (Column Mode) Options((Excel(列模式)选项)对话框将出现(图T9.32，右侧)。

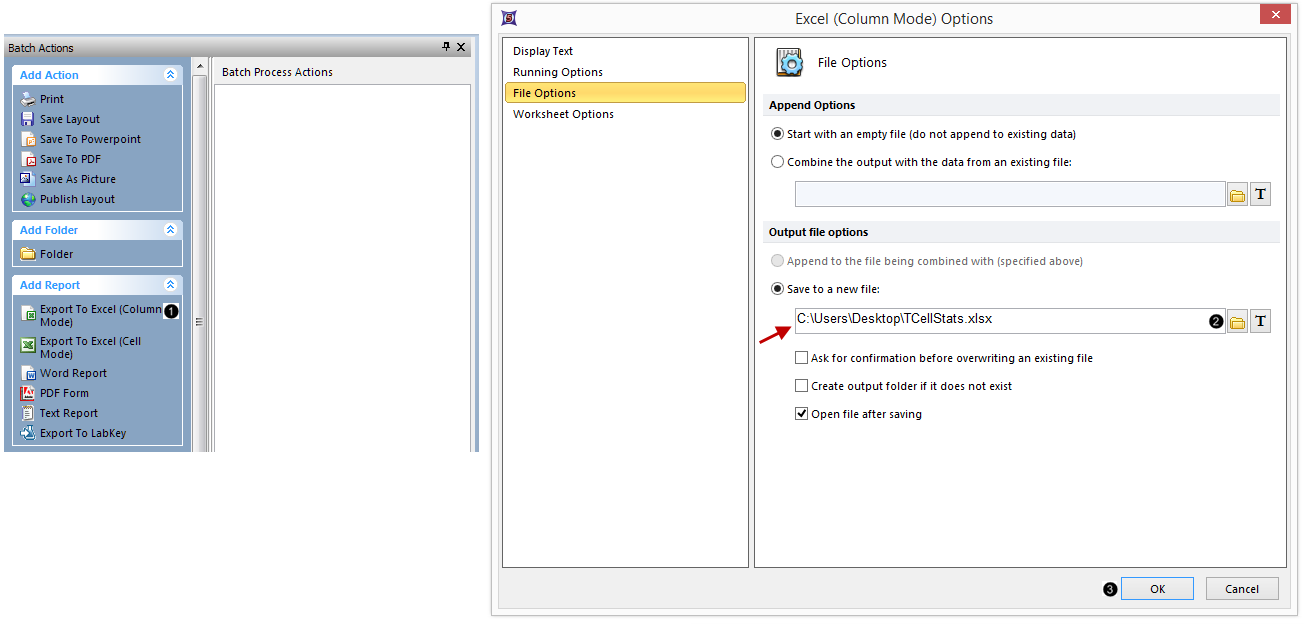

Figure T9.32 Excel (Column Mode) Options Dialog
| 8. | 在Save to a new file (保存到一个新文件)域，点击文件夹图标(图T9.32 )来导航到您想要保存文件的位置，然后进行命名(如，"TCellStats"保存到桌面，图T9.31)。 |
| 9. | 点击OK(图T9.32 )。 |
此时，Excel (Column Mode(列模式))进程将出现在窗口的Batch Process Actions(批处理操作)部分(图T9.33，鼠标指针处)。我们将 添加３个项目到报表中(一个关键字标记、一个统计标记和一个绘图的图片)。

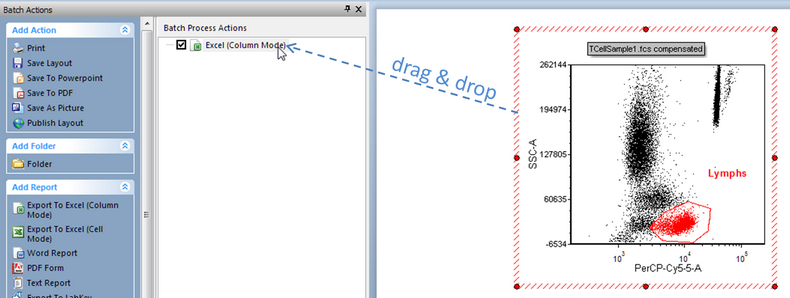

| 10. | 拖拽版面左上角的绘图到Excel (Column Mode(列模式))操作 (图T9.33)。 |
Figure T9.33 Dragging and dropping a plot to serve as data source for a token to be added to the report
| 11. | 双击Paste Special(选择性粘贴)对话框中的Keyword token(关键字标记)(图T9.34)。 |
| 12. | 点击Excel (Column Mode) field "Keyword..."options(Excel (列模式)字段“关键字...”选项)对话框中的省略号(图T9.34)。 |

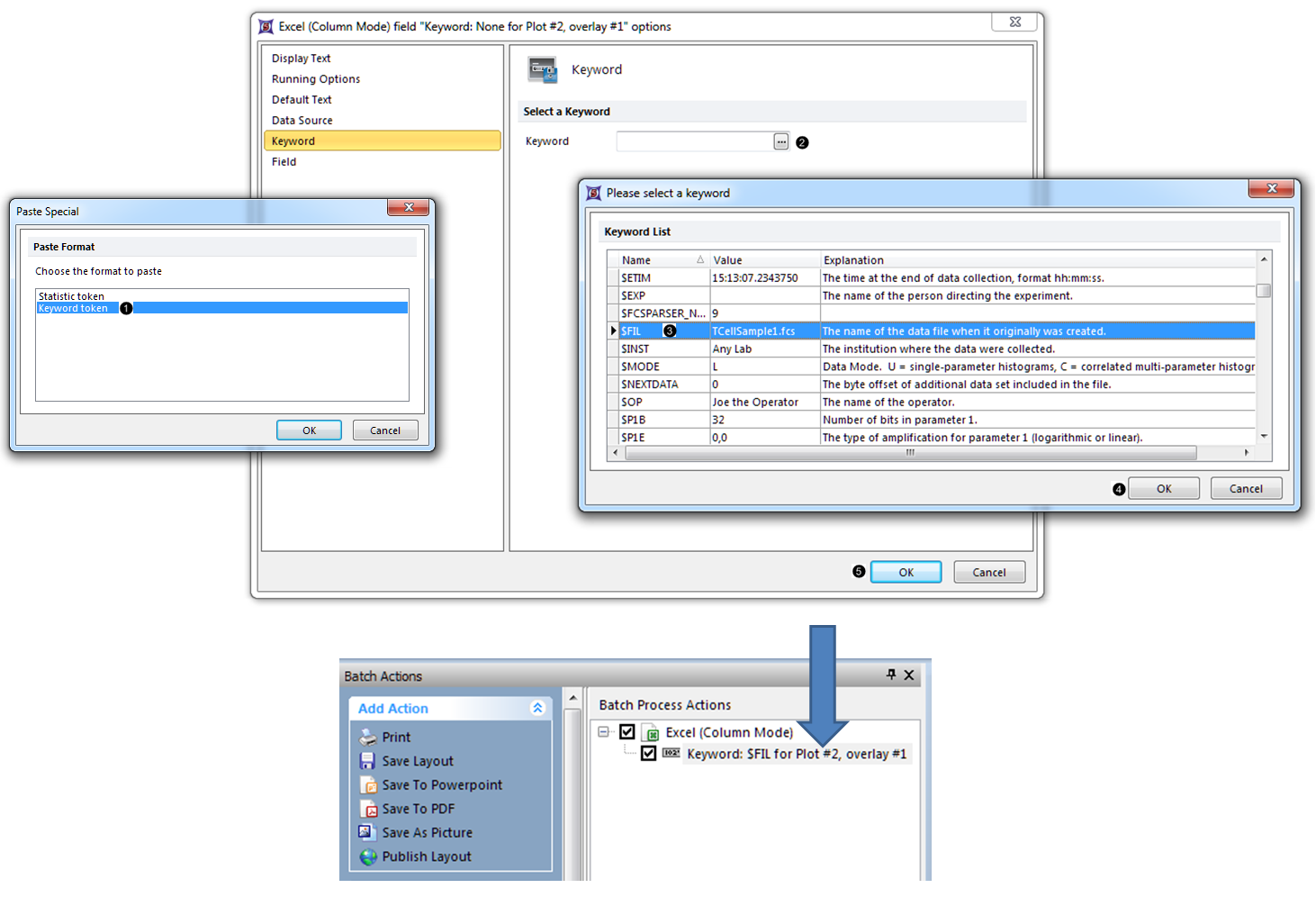

Figure T9.34 Adding a keyword token to the report
| 13. | 在Please select a keyword(请选择一个关键字)对话框中选择“$FIL”(图T9.34)。 |
| 14. | 在Please select a keyword(请选择一个关键字)对话框中点击OK(图T9.34 )。 |
| 15. | 在Excel (Column Mode) field "Keyword..."options(Excel (列模式)字段“关键字...”选项)对话框中点击OK(图T9.33 )。现在，关键字标记已经作为一个项目添加到Excel ((列模式))报表中(图T9.34，下面)。 |
| 16. | 拖拽版面中柱状图到Excel (Column Mode(列模式))操作 (类似于图T9.33，但我们拖拽的是不同的绘图 )。 |
| 17. | 双击Paste Special(选择性粘贴)对话框中的Statistic token(统计标记)(图T9.35). |

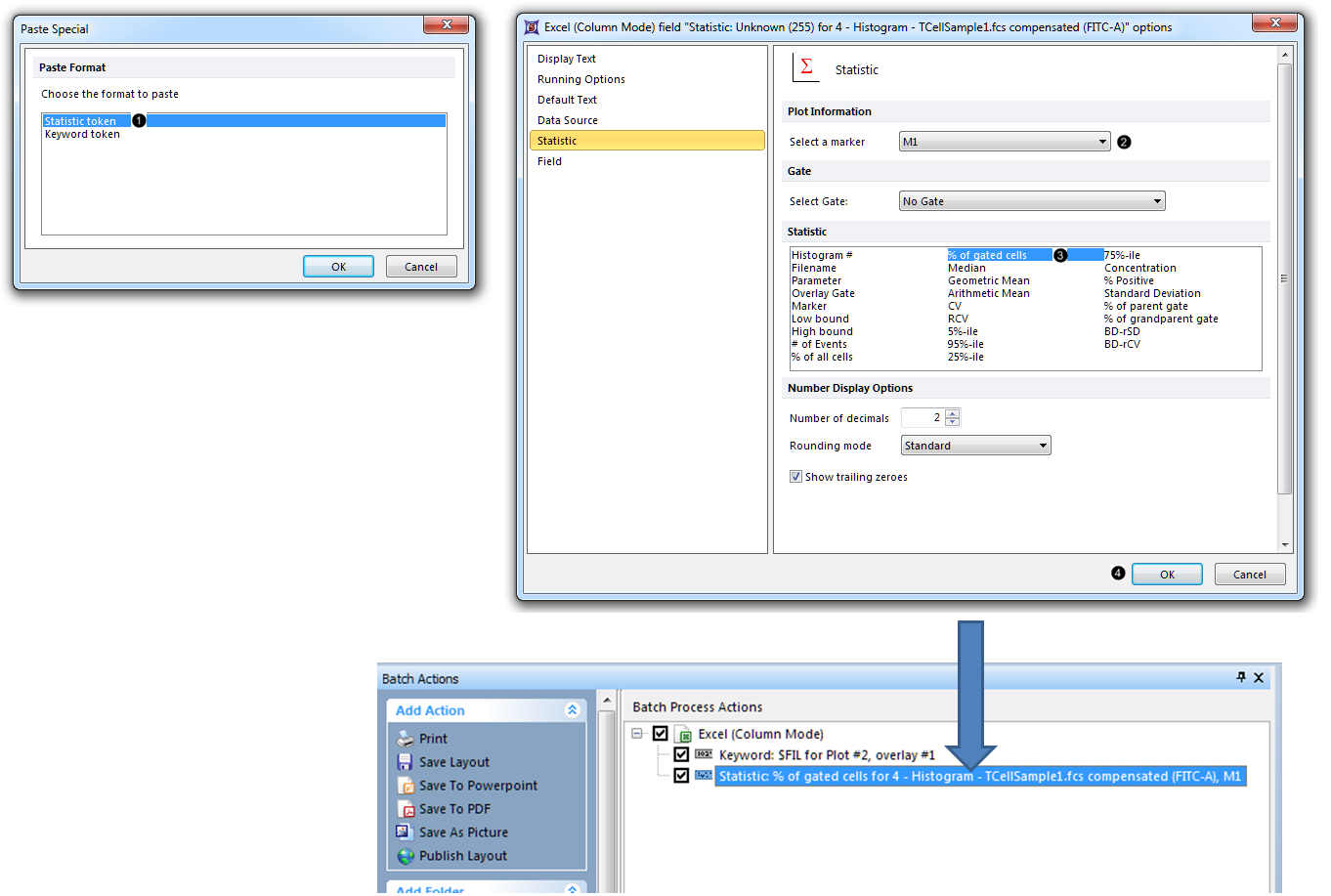

Figure T9.35 Adding a statistic token to the report
| 18. | 从 Excel (Column Mode) field "Keyword..."options(Excel (列模式)字段“关键字...”选项)对话框的Select a marker(选择一个标识)下拉菜单中选择"M1"(图T9.35)。 |
| 19. | 从Statistic(统计)列表框中选择% of gated cells (门中细胞百分比)(图T9.35)。 |
| 20. | 点击Excel (Column Mode) field "Keyword..."options(Excel (列模式)字段“关键字...”选项)对话框中的OK(图T9.35)。现在，统计标记已经作为一个项目添加到Excel ((列模式))报表中(图T9.34，下面)。 |
| 21. | 取消对Export to Powerpoint(导出到Powerpoint)和Excel (Cell Mode(单元格模式))旁边复选框的选择，如果它们存在在您的版面上(图T9.36)。 |

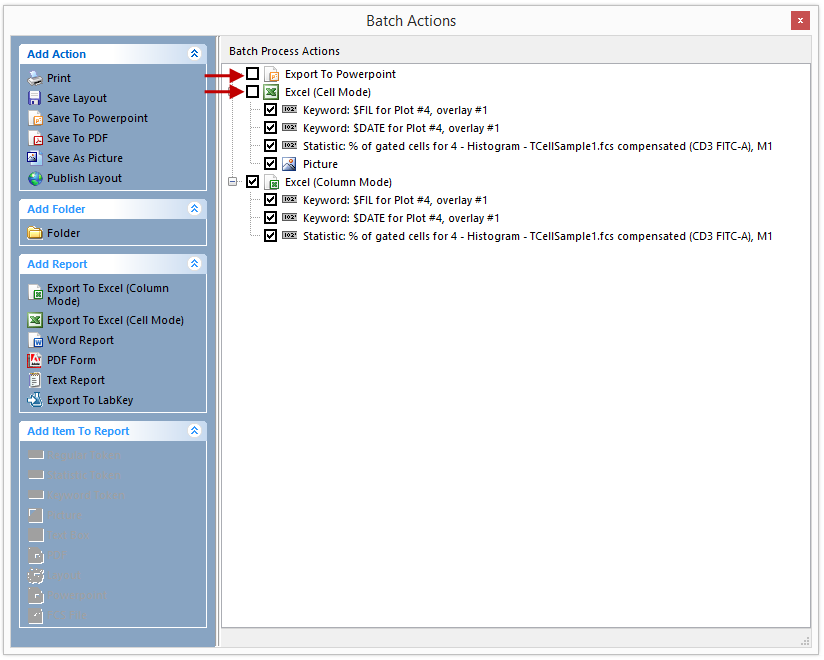

Figure T9.36 Deselect Excel (Cell Mode) to Batch Process Only Excel (Column Mode)
现在我们已经可以运行批处理，把数据导出到Excel (Column Mode)(Excel(列模式))。
| 22. | 请选择Batch(批处理)标签→Batch Processing(批处理)→Run(运行)→Run(运行)命名(图T9.10)。 |
这时会出现Excel(列模式)报表，报表中有批处理的结果(图T9.37)。

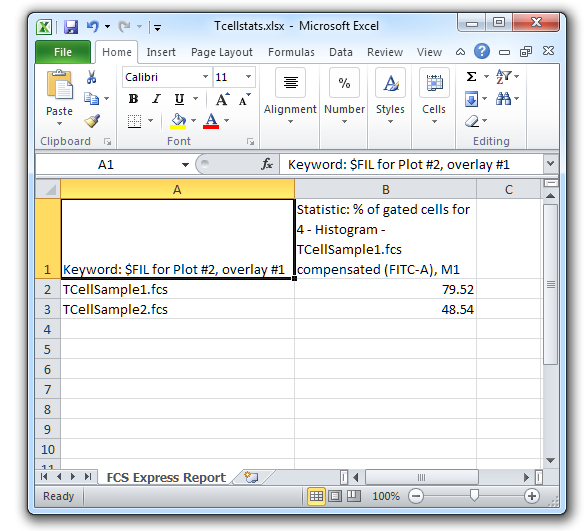

Figure T9.37 Excel (Column Mode) Report
我们现在将使用拖放的方式，把一个绘图图片从FCS Express中拖拽到Excel电子表格中。
| 23. | 拖拽版面中的柱状图到一个空着的Excel电子表格中(图T9.38)。 |

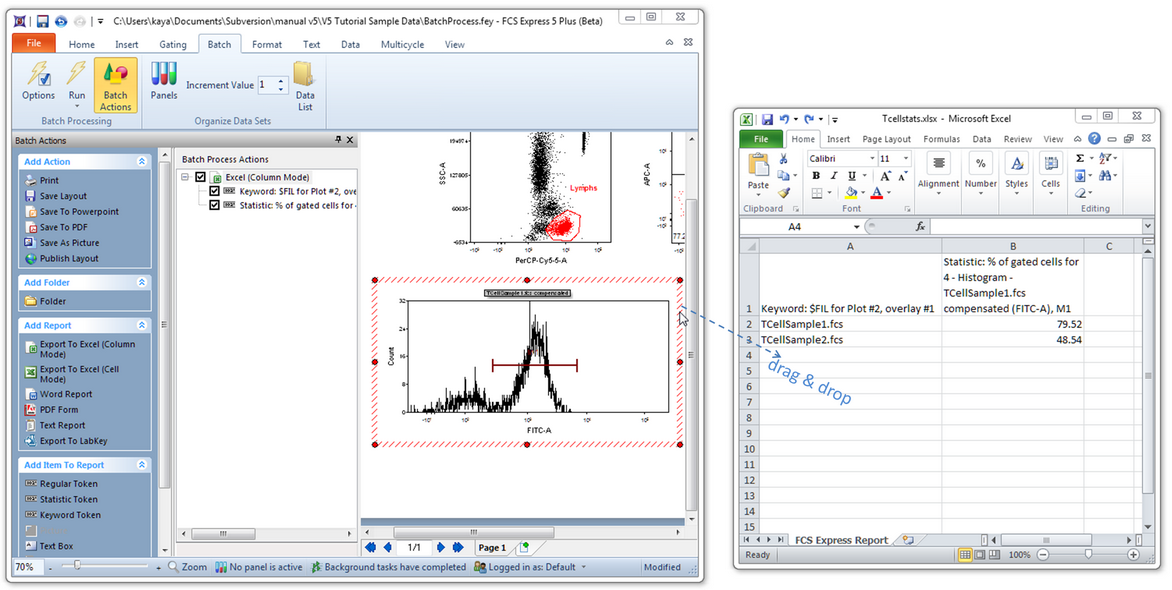

Figure T9.38 Dragging and Dropping a Plot Image from FCS Express to an Excel Spreadsheet
这时一个柱状图的图像会出现在Excel电子表格中(图T9.39)。用户也可以把FCS Express中的对象通过拖放的方式复制到Word和PowerPoint中。

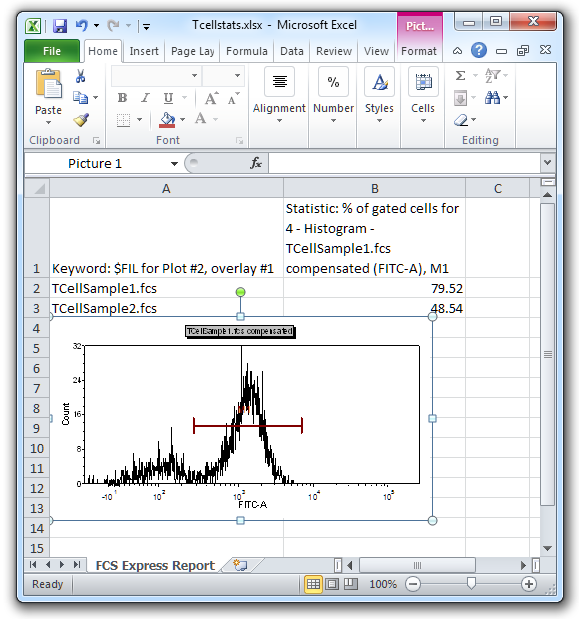

Figure T9.39 Excel (Column Mode) Report with a Plot Image Added
