要插入二维绘图：

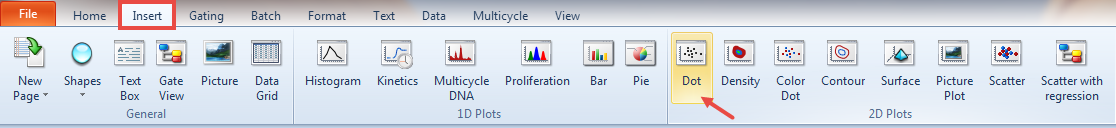

1.请选择Insert(插入)→2D Plots(二维绘图)→Dot(点状图)命令(图T2.1)。



Figure T2.1  Inserting a Dot Plot

Figure T2.1  Inserting a Dot Plot



2.请把鼠标移动到绘版面上你希望绘图左上角出现的地方。
3.在此处点击鼠标。

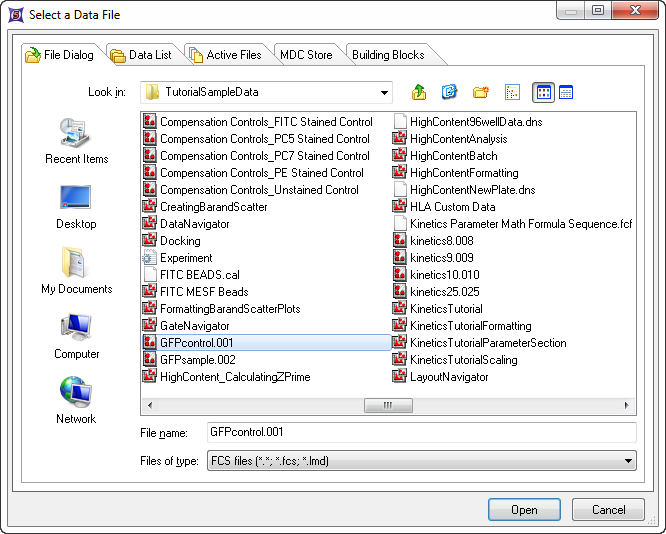

此时，Select a Data File(选择一数据文件)对话框将出现(图T2.2)。

请注意，对话框中的所有数据文件都有FCS文件图标，尽管它们的后缀不是".fcs"。这是因为FCS Express知道很多FCS文件没有被保存为后缀是".fcs"格式，FCS Express会执行特别检查(并相应地设置了文件图标，让用户可以认出自己的FCS数据文件)。



Figure T2.2  Select a Data File Dialog

Figure T2.2  Select a Data File Dialog



4.请选择FCS Express Sample Data(FCS Express样本数据)目录下的GFPcontrol.001数据文件(图T2.2)。
5.按下Open(打开)按钮。

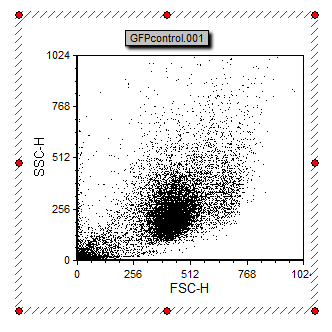

版面上新插入的二维点状图将以默认大小显示(图T2.3)。用户可以把光标移动到被选中的绘图的红色的把手上，来调整绘图大小。请参见"使用对象"教程来更多地了解如何调整对象大小。





Figure T2.3  Inserting a 2D Plot

Figure T2.3  Inserting a 2D Plot



下一章节，我们将介绍“插入柱状图”。
