首先，我们将打开一个以前保存的版面，版面中的两个页面上有一些绘图和门。

1.请选择File(文件)标签→Open(打开)。
2.请打开FCS Express Sample Data(FCS Express样本数据)文件夹中GateNavigator.fey版面。

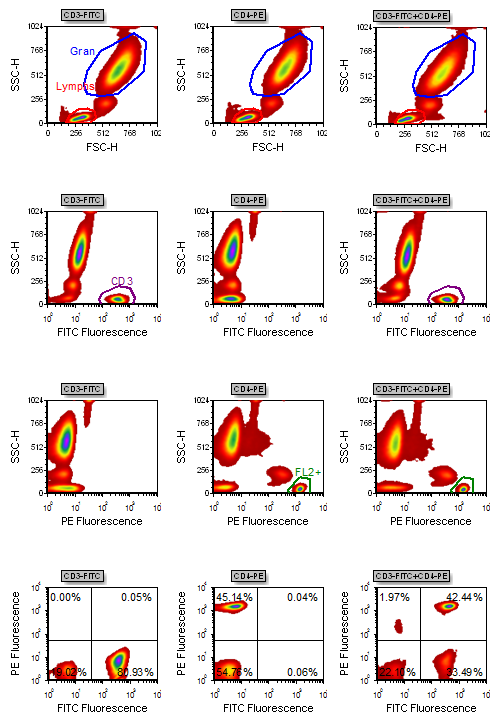

此时该版面将出现，如图T13.1所示。



Figure T13.1  Gate Navigator Layout (GateNavigator.fey)

Figure T13.1  Gate Navigator Layout (GateNavigator.fey)



我们现在要打开Gate Navigator(门导航器)。

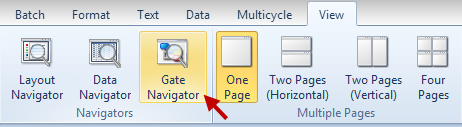

3.请选择View(视图)→Navigators(导航器)→Gate Navigator(门导航器)命令(图T13.2)。



Figure T13.2  Selecting the Gate Navigator Command

Figure T13.2  Selecting the Gate Navigator Command

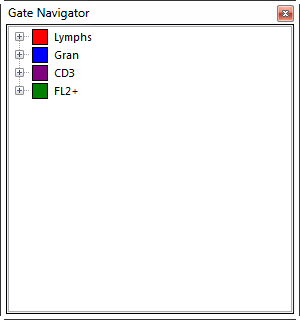

此时，Gate Navigator(门导航器)将出现，如图T13.3所示。我们现在将展开菜单，来查看所有使用这些门的绘图。



Figure T13.3  Gate Navigator Window

Figure T13.3  Gate Navigator Window



4.请点击Lymphs(淋巴细胞)门左边的"+"图标(如图T13.3中的光标所示)来展开菜单。
5.请继续点击各个"+"图标，打开所有门对应的列表。

或者，可以使用弹出菜单来展开Gate Navigator(门导航器)菜单。

•请把光标放在门导航器上。

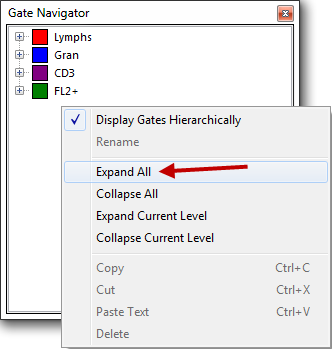

•请右键点击，调出弹出菜单(图T13.4)。
•请选择Expand All(全部展开)，如图T13.4中的光标所示。



Figure T13.4  Gate Navigator Pop-up Menu

Figure T13.4  Gate Navigator Pop-up Menu

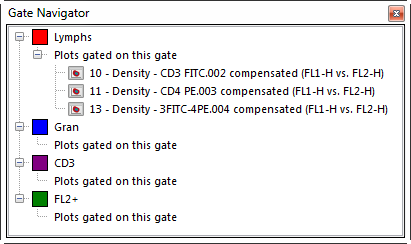

此时，Gate Navigator(门导航器)看起来应如图T13.5所示。



Figure  T13.5  Gate Navigator with Listings Expanded

Figure  T13.5  Gate Navigator with Listings Expanded



我们现在将把Gate Navigator(门导航器)停靠在版面的左侧。要学习如何停靠窗口，请查看“停靠教程”章节。

6.请把鼠标放在Gate Navigator(门导航器)窗口的顶端边框上。
7.请按下鼠标左键不放，移动Gate Navigator(门导航器)窗口。

当你开始移动Gate Navigator(门导航器)窗口时，在版面的中心会出现一个四向箭头的停靠图标，如图T13.6所示。

8.按住鼠标不放，把Gate Navigator(门导航器)向停靠图标上向左的箭头移动。
9.当光标在停靠图标的左向箭头上时，请松开鼠标，如图T13.6所示。光标移动到正确的位置上时，在版面的左侧会出现一个蓝色的矩形，指示出对应的停靠位置。



Figure T13.6  Docking the Gate Navigator to the Left Side of the Layout

Figure T13.6  Docking the Gate Navigator to the Left Side of the Layout

此时，Gate Navigator(门导航器)窗口就被停靠在了版面的左侧。现在，不是所有的文本都可视，所以我们将调整停靠窗口的大小，把它变宽一些。

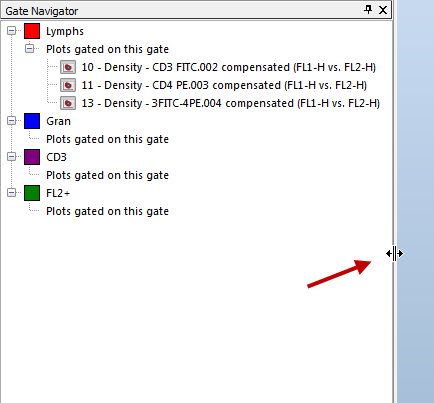

10.请把光标移到已停靠的Gate Navigator(门导航器)的右边框上。
11.请慢慢地把鼠标移动到边框上，直到出现调整大小图标，如图T13.7中的红圈所示。
12.在把边框向右拖的过程中，请不要松开鼠标。
13.当可停靠窗口的尺寸可以显示Gate Navigator(门导航器)中的所有文本时，松开鼠标，如图T13.7所示。



Figure T13.7  Resizing the Gate Navigator

Figure T13.7  Resizing the Gate Navigator



在下一节中，我们将探讨Gate Navigator(门导航器)的众多功能。
