数据层
Contents
此Overlays(数据层)选项来控制柱状图数据层的参数和外观。
所有柱状图至少有一个代表文件的数据层和两个要显示的参数。用户可以通过下面的方法来添加额外的数据层：
| • | 右键点击绘图，从下拉菜单选择Add overlay(增加数据层)；或者 |
| • | 将一个文件从Data List(数据列表)中，拖拽到您要想添加叠加图层的绘图上；或者 |
| • | 将一个绘图从版面上拖放到要插入的绘图上。 |
用户可用以下两种方式来编辑数据层：
| • | 选择柱状图，使用Format(格式)→Plot Options(绘图选项)→Overlays(数据层)命令。 |
| • | 右键点击柱状图，从弹出菜单选择Format(格式)，然后选择Overlays(数据层)项目(图866)。 |

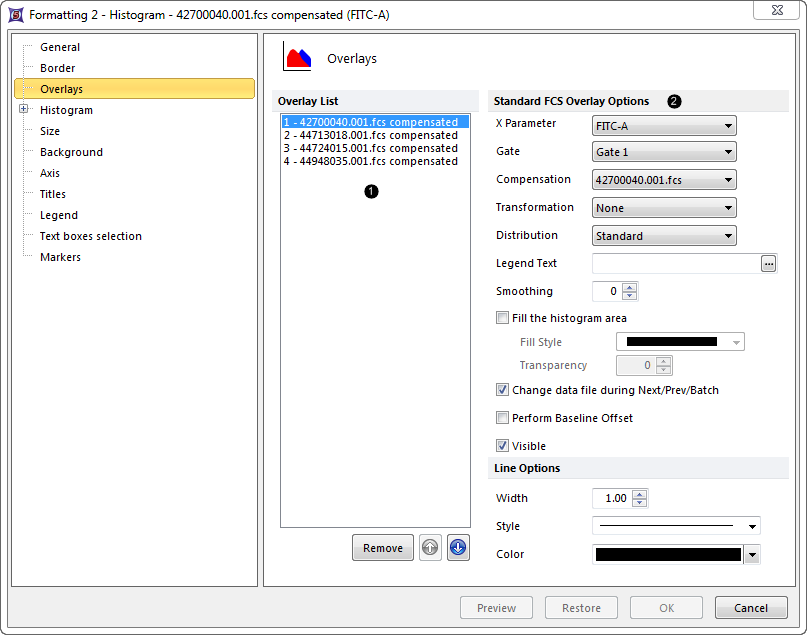

Figure 8.67 Formatting Histogram Overlays Dialog
在对话框中，该柱状图上所有数据层会出现在左边的列表框中。
可用Microsoft Windows中的基本技巧来选择一个或多个数据层，包括Shift＋点击和Ctrl＋点击。右边的属性
针对当前选择的数据层。如果选中的数据层有多个，而它们的某个属性值不一样，该属性的内容将显现为空白。如果某属性值不是空白，表面这些选中的数据层有相同的属性值。改变一个选项，会应用于选中的所有数据层。比如，如果选择三个数据层，然后改变Gate(门)设置，三个数据层上的门设置都会被修改。
要从一个绘图上删除一数据层，选择该层(或多个层)，然后点击Remove(删除)按钮。
要在图例中更改选中数据层的顺序，请使用蓝色的向上和向下箭头(
)。
要更详细的了解如何使用数据层，请访问https://youtu.be/nVqwvDo1RmA。
数据层属性解释于下表。
选项 |
解释 |
|---|---|
X Parameter(X参数) |
改变显示于柱状图上某一参数。 |
Gate(门) |
如果门已被定义好，选择要用的门，来限制要在柱状图上显示的数据。 |
Compensation(补偿) |
如果补偿定义已被设置好，将使用该定义来补偿数据层上的数据。 |
Distribution(分布) |
选择要显示的数据。Standard(标准)将把数据显示为每个通道的事件数，Cumulative(累积)显示累积分布频率(通常用来做统计测试)。关于积累分布频率的信息可在标准统计教科书中找到。。 |
Legend Text(图例文本) |
将出现在图例中、位于数据层标志旁边的文本。如果该项为空白，数据层的文件名会出现在图例中。点击图例文本旁边的省略号，来从数据文件的头信息中插入关键字。同样，通过在图例文本中输入"<$FCSE_GATEFORMULA>"，您也可以显示应用于当前数据层的门。 |
Line Options(线条选项) |
选择数据层的线条样式、样式、和/或宽度。 |
Smoothing(平滑处理) |
为数据层设置平滑处理的程度。 |
Fill the histogram area(填充柱状图区域) |
选中该复选框，用Fill Style(填充样式)来填充数据层。填充过的数据层可能在三维显示中看起来更好(图867)。 |
Fill Style(填充样式) |
来填充柱状图的样式。 |
Transparency(透明化) |
|
Change data file during Next/Prev/Batch(在下一个文件/上一个文件/批处理时修改文件) |
如果选中该选项，该数据层的文件会在Batch Processing(批处理)中进行更改，或选择Previous File(上一个文件)或Next File(下一个文件时)时改变。有多个数据层时，通常只有对照柱状图的该选项是不选的，来使对照柱状图在所有时间保持不变。 |
Perform Baseline Offset(执行基线偏移量) |
如果细胞值是零，系统会加上一个随机的偏移量使数据点出现在数轴上方。这不影响统计操作。 |
Visible(可视) |
可以不在移除一数据层的情况下将其隐藏。从列表种选中该数据层，然后取消对Visible(可视)的选择。选中Visible(可视)，会再次显现该数据层。 |

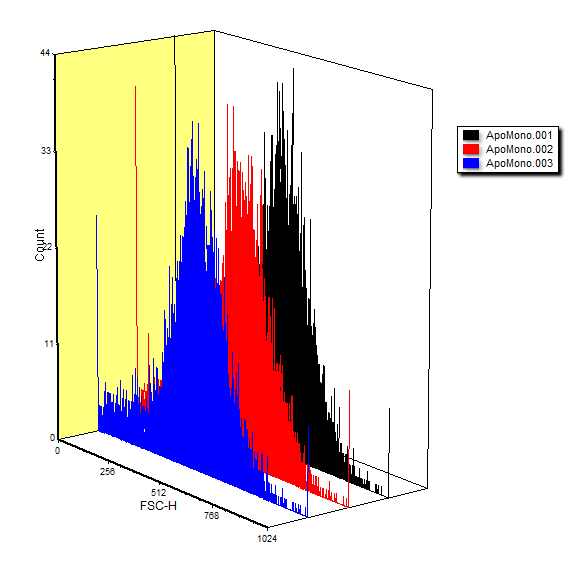

Figure 8.68 Histogram Overlays in 3D
