数据层
Contents
所有二维绘图至少有一个数据层代表一个文件和两个要显示的参数。对于特定二维绘图(例如，点状图、彩色点状图和散布图)，用户可以通过下面的方法来添加额外的数据层：
| • | 右键点击绘图，从下拉菜单选择Add overlay(增加数据层)；或者 |
| • | 将一个文件从Data List(数据列表)中，拖拽到您要想添加叠加图层的绘图上；或者 |
| • | 将一个绘图从版面上拖放到要插入的绘图上。 |
此Overlays(数据层)选项来控制二维数据层的参数和外观。
用户可用以下两种方式来编辑数据层：
| • | 选择二维绘图，然后使用Format(格式)→Plot Options(绘图选项)→Overlays(数据层)命令(图871)。 |
| • | 右击二维绘图，从弹出菜单选择Format(格式)，然后选择Overlays(数据层)项目。 |

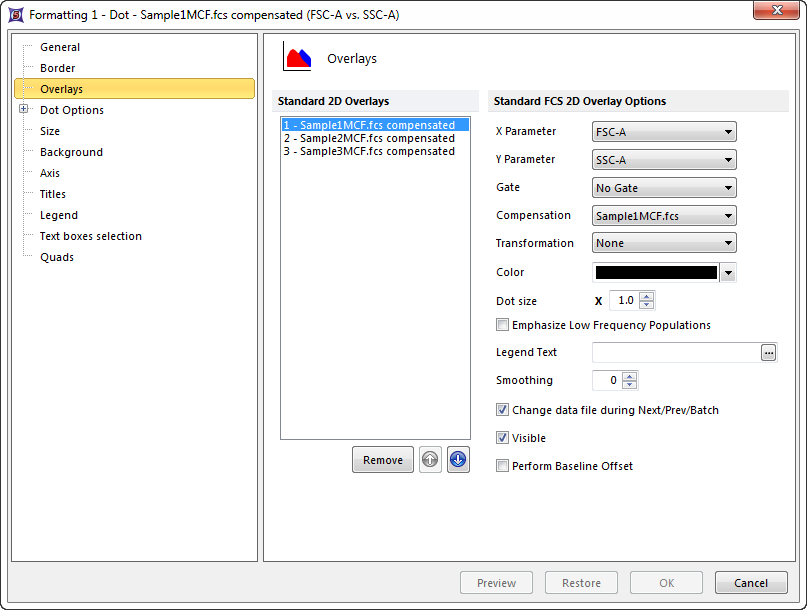

Figure 8.72 Formatting Overlays Dialog for 2D Dot Plots
对话框中，该绘图上所有数据层会出现在左边的列表框中。如果绘图类型允许存在多个数据层，可以用Microsoft Windows里的基本技巧来选择一个或多个数据层，包括Shift＋点击和Ctrl＋点击。右边的属性针对当前选择的数据层。如果选中的数据层有多个，而它们的某个属性值不一样，该属性的内容将显现为空白。如果某属性值不是空白，表面这些选中的数据层有相同的属性值。改变一个选项，会应用于选中的所有数据层。比如，如果选择三个数据层，然后改变Gate(门)设置，三个数据层上的门设置都会被修改。
要从一个绘图上删除一数据层，选择该层(或多个层)，然后点击Remove(删除)按钮。
要在图例中更改选中数据称的顺序，请使用蓝色的向上和向下箭头(
)。
要更详细的了解如何使用数据层，请访问https://youtu.be/nVqwvDo1RmA。
点状绘图的数据层属性描述于下表。
选项 |
解释 |
|---|---|
X Parameter(X参数) |
改变X轴上显示的参数。 |
Y Parameter(Y参数) |
改变Y轴上显示的参数。 |
Gate(门) |
如果门已被定义好，选择要用的门来限制要在二维绘图上显示的数据。 |
Compensation(补偿) |
如果补偿定义已被设置好，将使用该定义来补偿数据层上的数据。 |
Color(颜色) |
绘制数据层的颜色(用于点状图和彩色点状图)。默认的数据层颜色可在FCS xpress User Options(FCS express用户选项)的二维绘图选项页上进行设置。 |
Dot Size(点大小) |
FCS Express根据绘图的高度和宽度自动计算点的大小。修改该设置，可强迫图点的大小比FCS Express根据箭头框选择的参数计算出的点要大或小一点。注意：如果在彩色点状图上使用几个数据层，并希望数据层上的点有不同的大小，那么绘图必须设置为Dither turned off(振动关闭)。 |
如果一个给定的门% Gated(门中细胞百分比)是< 2%，那这些门中事件的点将增大。这只适用于显示彩色门的点状图和彩色点状图。 |
|
Legend Text(图例文本) |
将出现在图例中、位于数据层标志旁边的文本。如果该项为空白，数据层的文件名会出现在图例中。点击图例文本旁边的省略号来从FCS文件的头信息中插入关键字。同样，通过在图例文本中输入"<$FCSE_GATEFORMULA>"，您也可以显示应用于当前数据层的门。 |
Smoothing(平滑处理) |
为数据显示设置平滑处理的程度。 |
Change data file during Next/Prev/Batch(在下一个文件/上一个文件/批处理时修改文件) |
如果选中该选项，该数据层的文件会在Batch Processing(批处理)中进行更改，或选择Previous File(上一个文件)或Next File(下一个文件时)时改变。有多个数据层时，通常只有对照柱状图的该选项是不选的，来使对照柱状图在所有时间保持不变。 |
Visible(可视) |
控制是否在该二维绘图上显示该数据层。 |
Perform Baseline Offset(执行基线偏移量) |
如果细胞值是零，系统会加上一个随机的偏移量使数据点出现在数轴上方。这不影响统计操作。当分析来自Beckman Coulter的LMD文件时，该选项常被用到。 |
对于轮廓图和密度图，可以选择是否显示Outliers(离群点)和控制Outlier Dot Color(离群点颜色)和/或Outlier Dot size(离群点大小)(图872)。

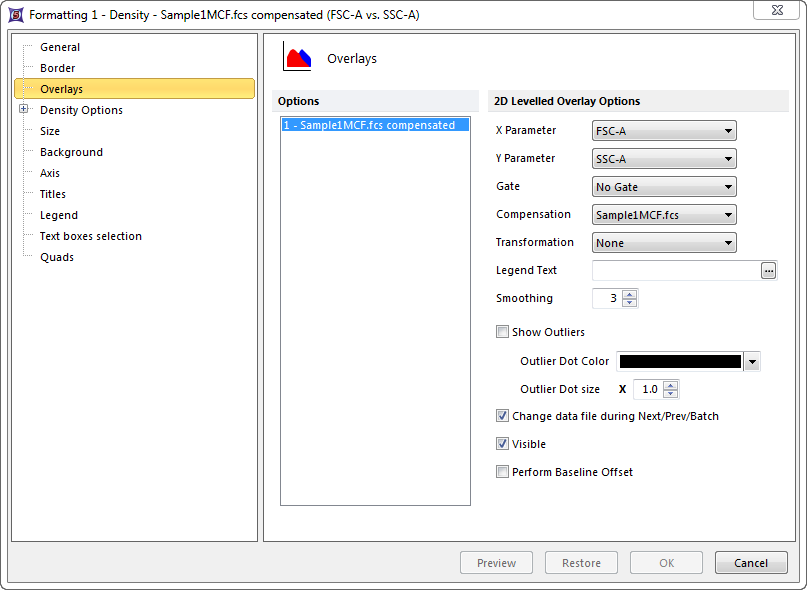

Figure 8.73 Formatting Contour or Density Plots
