通过拖放操作填充条形图
Contents
在FCS Express 5中，可通过拖放功能来轻松填充条形图。您可以拖拽门、统计标记或者自由文本到已经插入到版面中条形图上，来创建数据条。
当通过拖拽的方法填充条形图时，可对下面这些属性进行设置：
| • | 特定统计与绘图上显示的门相关联。 |
| • | 新数据条的位置与已存在的数据条有关。 |
| • | 在条形图上添加新的数据层。 |
| • | 每个数据条的X-轴标签。 |
请查看下面的图片和步骤，来学习如何通过拖拽的方式填充条形图。

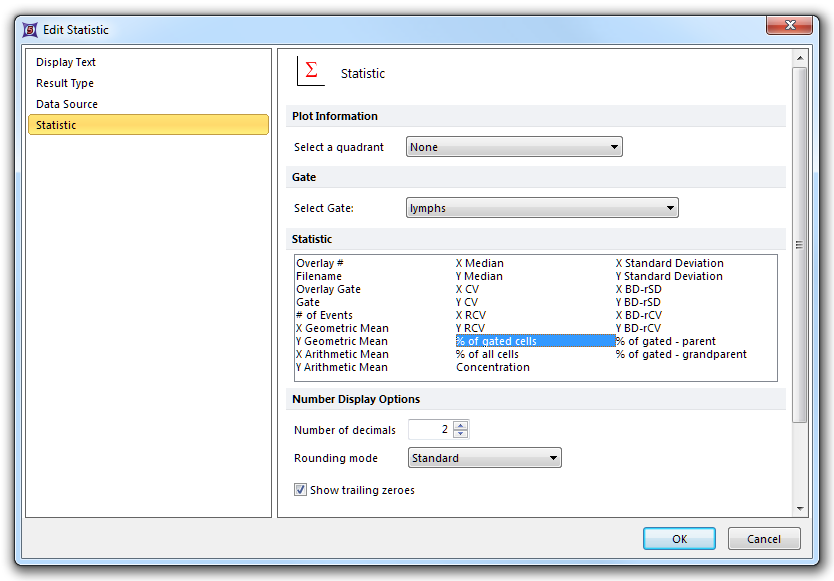

在插入一个条形图后，将门拖拽到条形图上将调出Edit Statistic(编辑统计)对话框。可为门数据的绘制选择特定的统计(例如，图11所示的“% of Gated Cells(门中细胞百分比)”24)。
Figure 11.24 Edit Statistic dialog appearing after dragging a gate to a Bar Plot

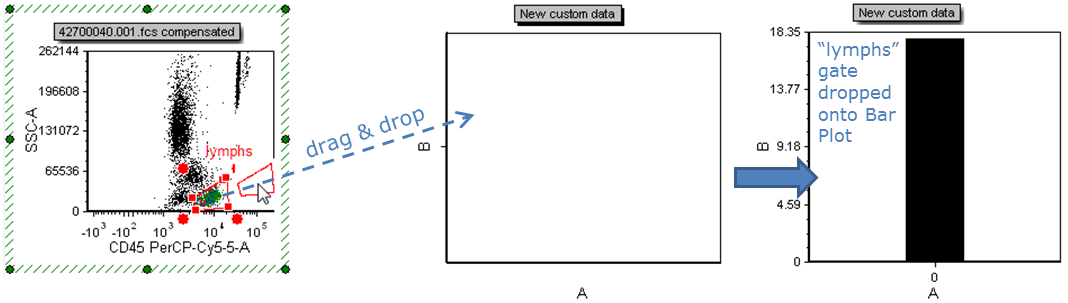

拖放一个门到条形图上，然后从Edit Statistic(编辑统计)对话框中选择您想要显示的统计项目，如图11所示25。
Figure 11.25 Dragging and dropping a gate onto a Bar Plot

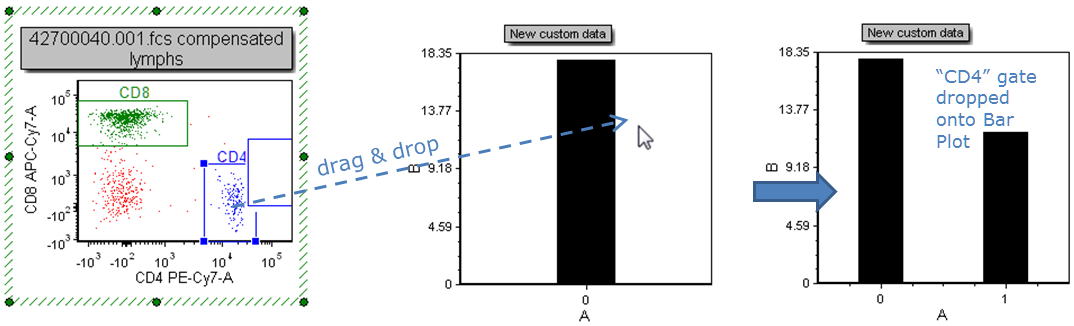

可拖拽第二个门到条形图上，来打开Edit Statistic(编辑统计)对话框，可从中为第二个图选择想要的统计项目(图1126)。
Figure 11.26 Dragging and dropping a second gate onto a Bar Plot

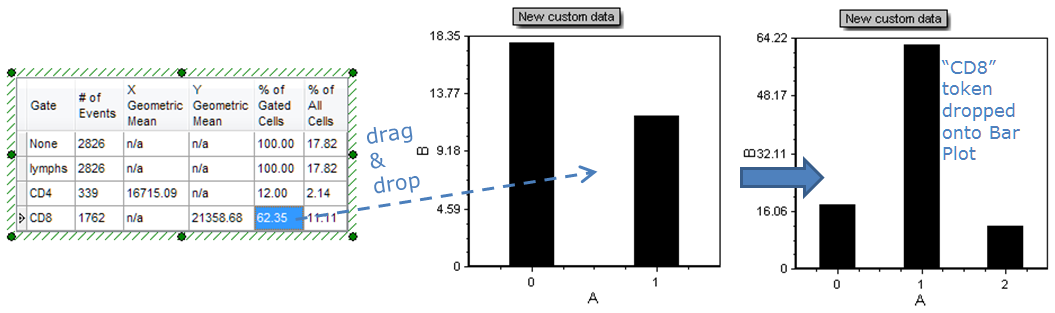

版面上默认统计窗口或者文本框中的统计标记或自由文本，可直接拖拽到条形图上。在本例中，Edit Statistic(编辑统计)对话框没出现。在下面的例子中，选中的"CD8, % of gated cells(门中细胞百分比)"统计被拖拽到第二个位置，从而在已有的两个数据条中间形成一个新的数据条(图1127)。
Figure 11.27 Dragging and dropping a statistic token to the middle position in a Bar Plot

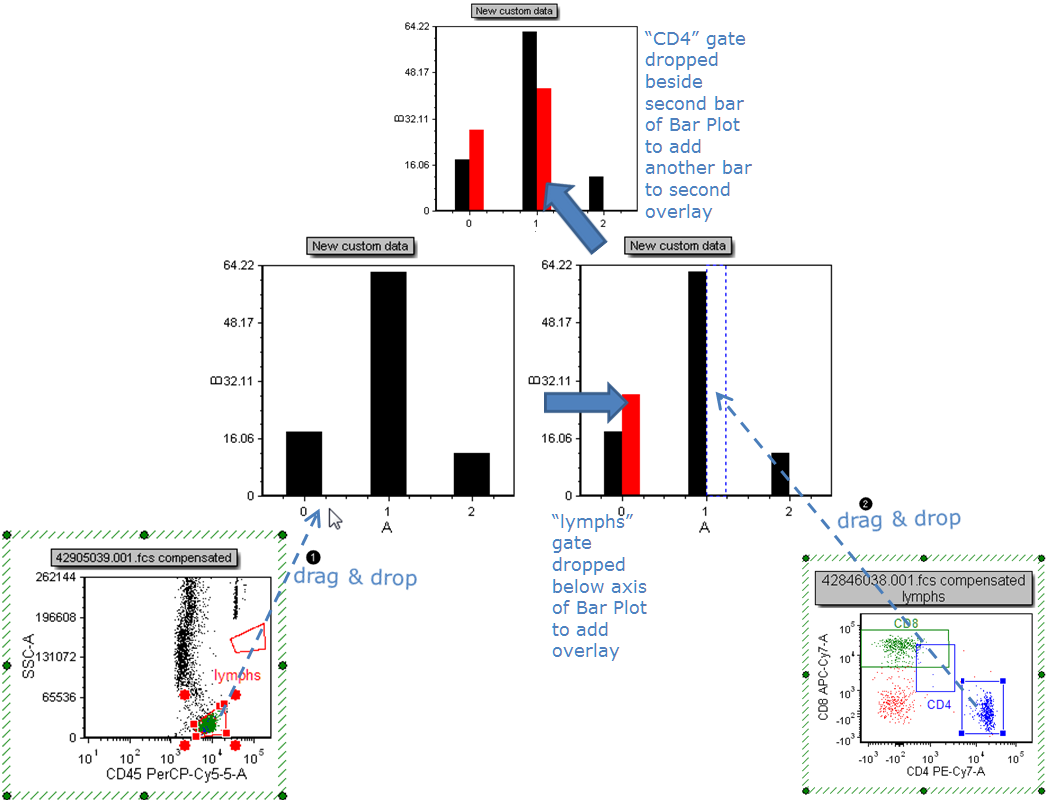

要添加一个叠加图层，就拖拽数据源到绘图上，把数据源放在坐标轴下面(图1128,
)；此时，叠加图层就会覆盖到第一个数据条上。
要添加后面的数据条，就拖拽数据源到绘图上，把数据源放在第一个数据层中的数据条的右边(图11，下方
)。蓝色虚线表明了放下数据源的位置。
Figure 11.28 Dragging and dropping an overlay to a Bar Plot

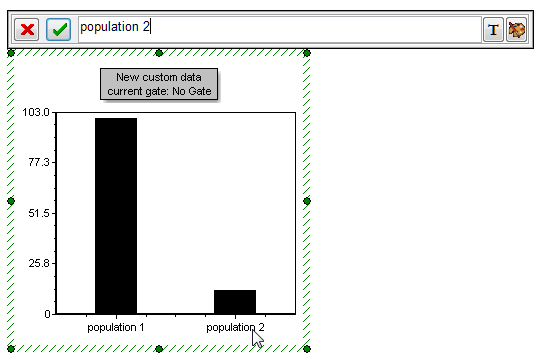

要为每个数据条添加一个描述性的X-轴标签。
| 1. | 在标签编辑栏中，点击 |
| 2. | 输入自由文本或者标记(使用 按钮)标签。 |
| 3. | 点击标签编辑栏中的绿色复选标记或者按下键盘上的Enter键，来接受更改。在下面的例子中，第二个数据条的标签已被编辑为"population 2"。 |
Figure 11.29 Clicking on a Bar Plot axis label to edit it
请参见“格式化条形图”章节，来详细了解如何为条形图自定义颜色、数据条样式、误差线等等。
