在本例中，我们会：

•把一个象限链接到门。
•移动一个链接到门的象限，然后观察门的自动更新。



要把一个区域链接到象限：

1.请选择File(文件)标签→Open Layout(打开版面)。
2.请打开Tutorial Sample Data archive(教程样本数据库)中的Quad2RegionLink.fey版面。

该版面包括TCellSample1.fcs文件对应的三个二维彩色点状图(图T7.1)。左边的绘图是SSC-A vs.PerCP-Cy5.5-A，带有一个Lymphs(淋巴细胞)门，该门用红颜色显示。右上脚的绘图是FITC-A vs.APC-A ，该绘图显示的是Lymphs(淋巴细胞)门中的事件，并带有象限。靠下的绘图是一个PE-Cy7 vs APC的二维彩色点张图，显示的是Lymphs(淋巴细胞)门中的事件。



Figure T7.1  Quad2RegionLink.fey Layout

Figure T7.1  Quad2RegionLink.fey Layout



3.请右键点击右上方的 、带有象限的FITC-A vs.APC-A绘图，让其边框显示为绿色，如图T7.1所示。

这会调出一个相关的弹出菜单(图T7.2)。

4.请从弹出菜单中选择Convert Quads to Gates(把象限转化为门)→Lower Right(右下)→Convert and Link(转化并链接)(图T7.2)。

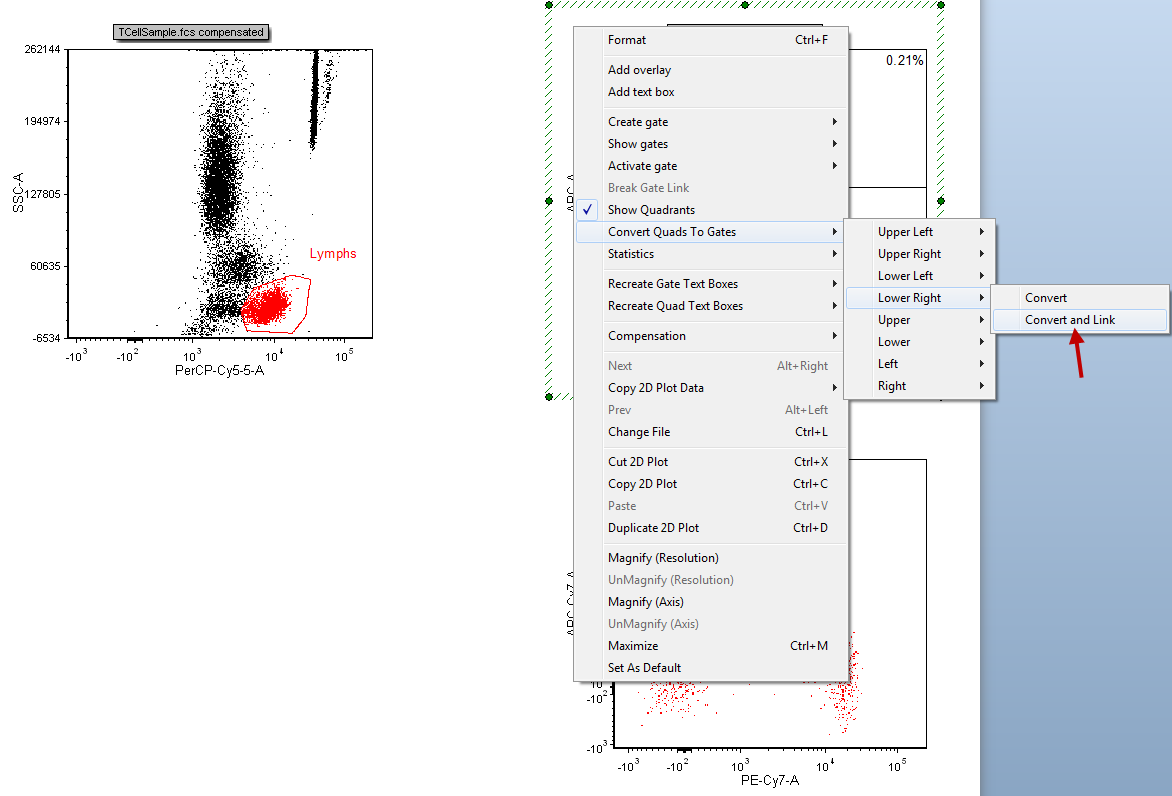

Figure T7.2  Converting and Linking the Lower Right Quadrant to a Gate

Figure T7.2  Converting and Linking the Lower Right Quadrant to a Gate



此时，Create New Gate(创建新门)对话框将出现(图T7.3)。在此，我们要为链接到右下象限的新门命名。

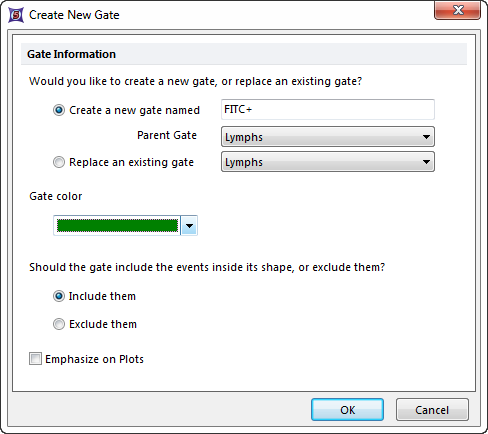

Figure T7.3  Create New Gate Dialog

Figure T7.3  Create New Gate Dialog



5.输入FITC+到Create a new gate named(创建一个新门名称)域中。
6.请把门的颜色改为绿色。
7.点击OK。

现在，我们将把链接到右下象限的新门FITC+应用到右下方的二维绘图上。

7.请点击右下方没有象限的二维绘图PE-Cy7-A vs APC-Cy7-A。绘图的边框会变成绿色(图T7.4)。
8.请选择Gating(门操作)标签(图T7.4)。
9.请从Current Gate(当前门)下拉列表中选择FITC+(图T7.4)。

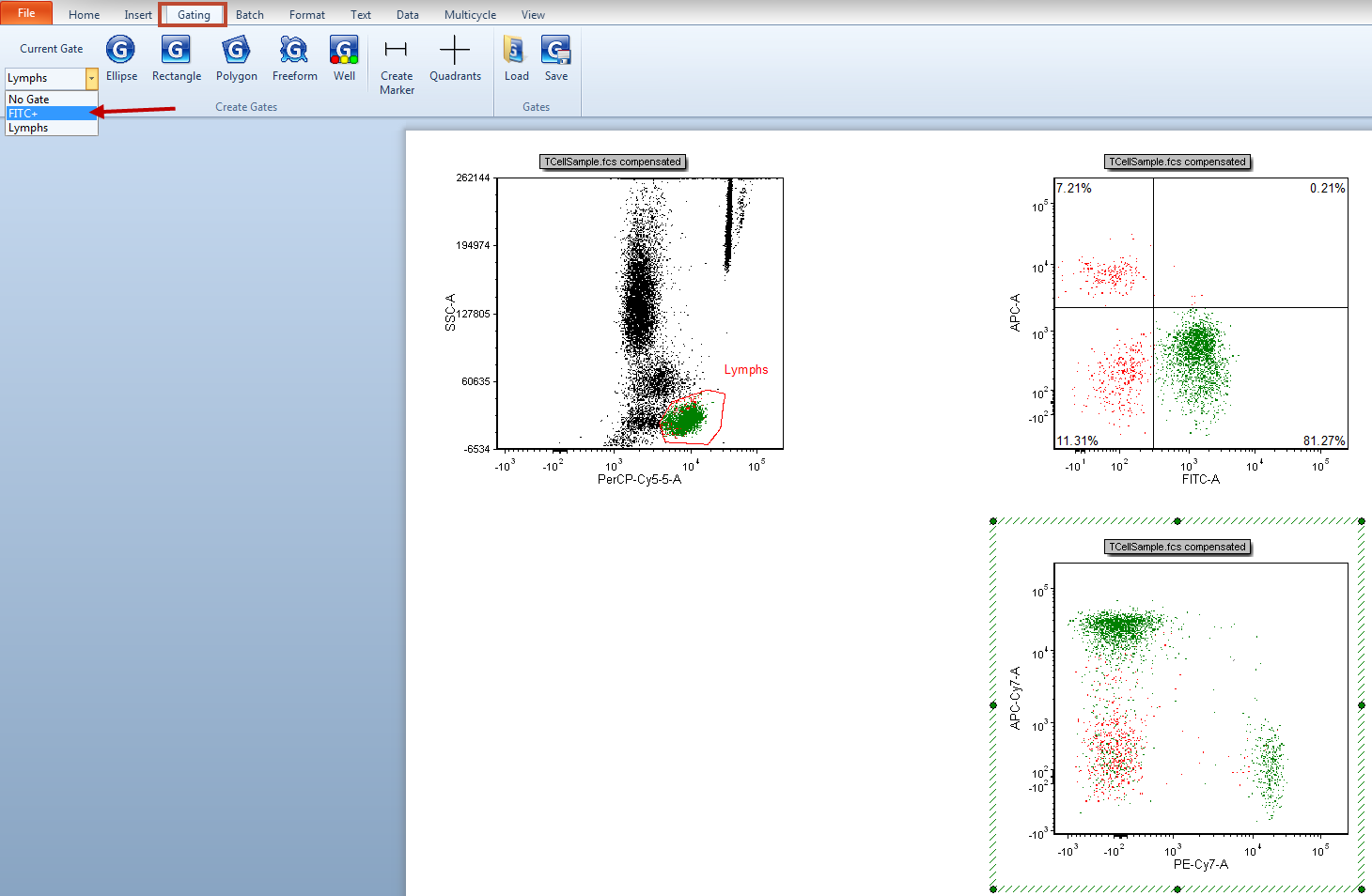

Figure T7.4  Selecting the FITC+ Gate for the Lower Right 2D Plot

Figure T7.4  Selecting the FITC+ Gate for the Lower Right 2D Plot



现在，右下方的二维绘图只显示位于右下象限中的事件(图T7.5)。

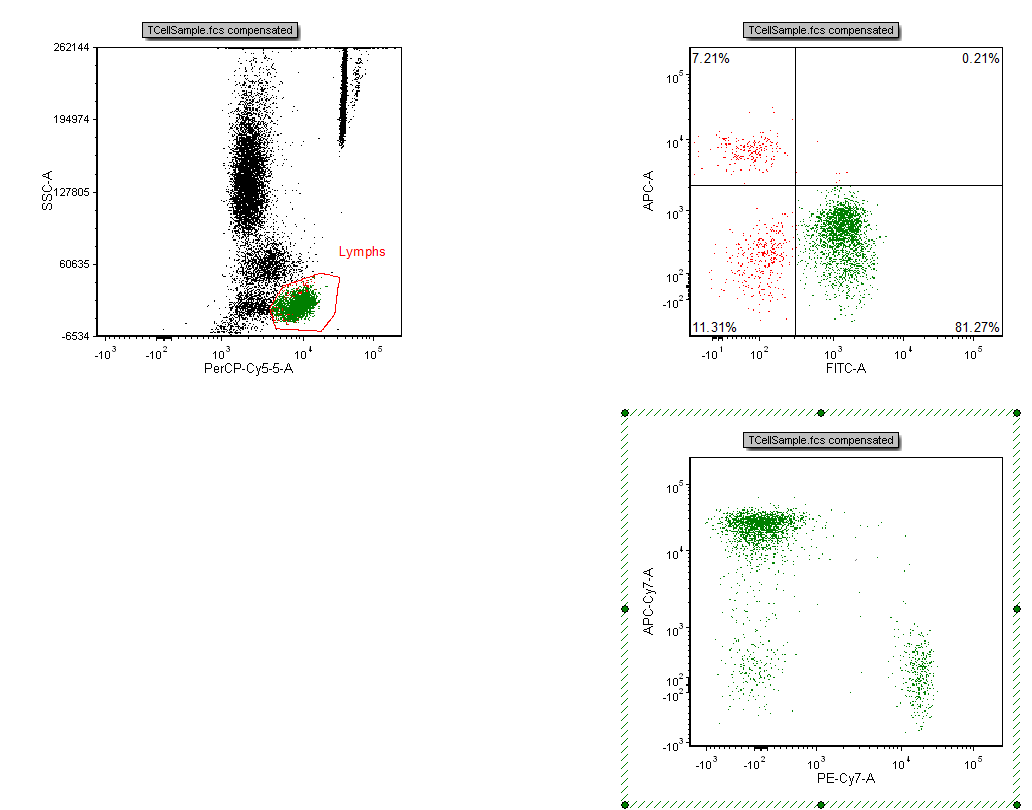

Figure T7.5  Lower Right Plot Gated on GFP(+)

Figure T7.5  Lower Right Plot Gated on GFP(+)



因为象限链接到了门，改变象限的位置也会改变FITC+门。现在，我们将移动象限来演示链接到象限的FITC+门更改。

要移动一个象限：

10.点击版面右上角、带象限的二维绘图FL1 vs.FL2。绘图的边框会变成绿色(图T7.6)。
11.请点击象限的顶点。当鼠标变成四向箭头时，说明象限被选中，可以进行编辑。
12.请在顶点上按下鼠标键不放。
13.把鼠标向右移。
14.右下象限变小时，请松开鼠标(图T7.6)。

此时，下方的二维绘图FL1 vs.FL2+也会做相应的改变，来反映对右下象限所做的修改(图T7.6)。

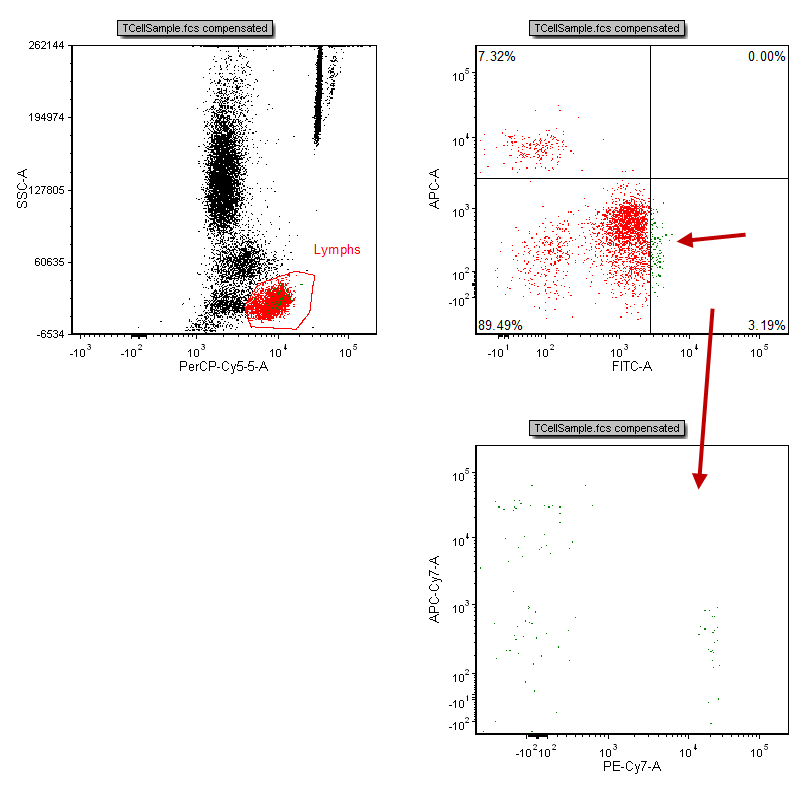

Figure T7.6  GFP(+) Gate Updated after Quadrant Move

Figure T7.6  GFP(+) Gate Updated after Quadrant Move



15.请选择File(文件)标签→Close Layout(关闭版面)。



在下一节中，我们将把标记链接到门。
