使用面板
Contents
在本例中，我们会：
| • | 在我们刚创建的版面中导入新的数据。 |
| • | 使用面板来分析其他相似的样本。 |
| • | 使用以前设置好的面板来延长版面。 |
| 1. | 打开您在前面“创建版面”章节中创建的版面。 |
| 2. | 如果数据列表创面没打开，请打开Data List(数据列表)窗口。 |
| 3. | 点击数据列表工具栏中绿色的“＋”号按钮，来添加要分析的数据文件。 |

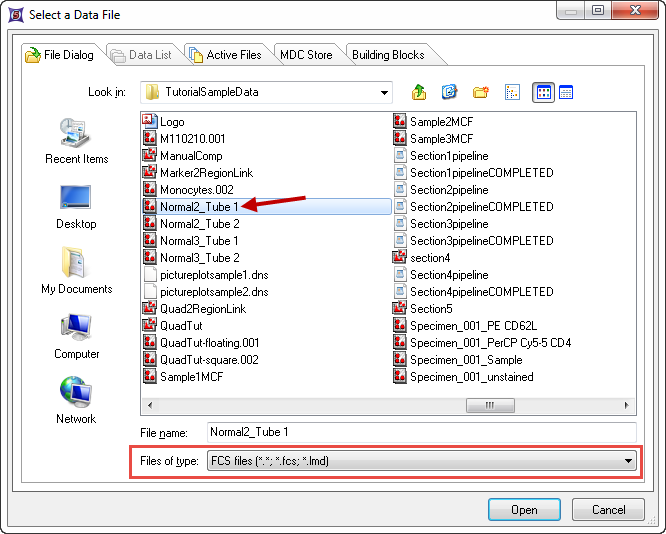

| 4. | 请导航到教程样本文件夹，选择Normal2_Tube1文件。请确保Files of type(文件类型)被设置为FCS files。请选择Open(打开)。 |
Figure T10.32 Selecting Panel Data for the Data List

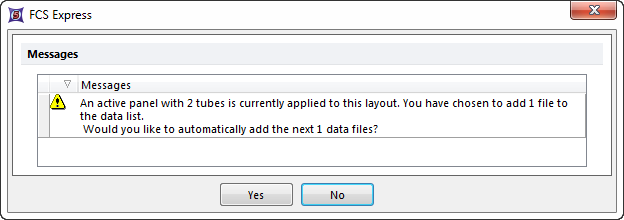

| 5. | 因为为这一版面创建的面板被定义为一个包含２个试管的panel，FCS Express会提示你是否要添加下一个试管文件到数据列表中，来完成这一２个试管的panel，如图T10.33所示。 |
| 6. | 点击Yes。 |
Figure T10.33 - Automatically Add Data File to Data List
| 7. | FCS Express会导入２个试管(Normal2_Tube1和Normal2_Tube2)到数据列表中。同样，FCS Express也会用适当的数据文件(在创建版面时为每个绘图指定的数据文件)来填充版面上所有的绘图，包括在第２页上包含叠加图层的柱状图。 |
| 8. | 要分析符合面板要求的另一个样本，请点击数据列表工具栏中的绿色“＋”号按钮。 |
| 9. | 请导航到教程样本文件夹，按住Ctrl键来同时选择Normal3_Tube1和Normal3_Tube2数据文件。 |
| 10. | 因为您已经选择了２个试管，FCS Express不会再提示您“是否您想要自动添加下一个数据文件到数据列表中”。同样，如果所有４个数据文件都被选中到数据列表中，也不会提示。 |

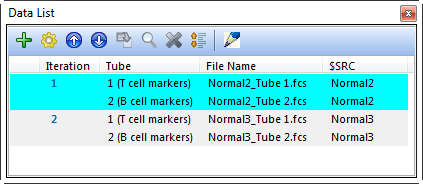

| 11. | 在添加４个数据文件后，数据列表看上去应如图T10.34所示。 |
Figure T10.34 - Data List Containing More Than One Panel Iteration
| 12. | 请保持数据列表处于打开状态。可按照您的意愿来停靠和固定数据列表。随后，我们将介绍如何在数据列表中数据文件进行重新排列。 |
| 13. | 要从一个循环进入到下一个循环来进行分析，请使用Next(下一项)按钮，可在Data(数据)>Change Data On All Objects(更改所有对象上的数据)，就如图T10.35所示。 |
Figure T10.35 - Change Data on All
| 14. | 同样，要浏览您的数据，请从下拉菜单中选择Iterationnumber(循环编号)，如图T10.36所示。 |
Figure T10.36 - Navigating by Using the Iteration Dropdown Menu
| 15. | 可用的循环编号会和数据列表中呈现出的循环的号码相匹配，如图T10.34。 |

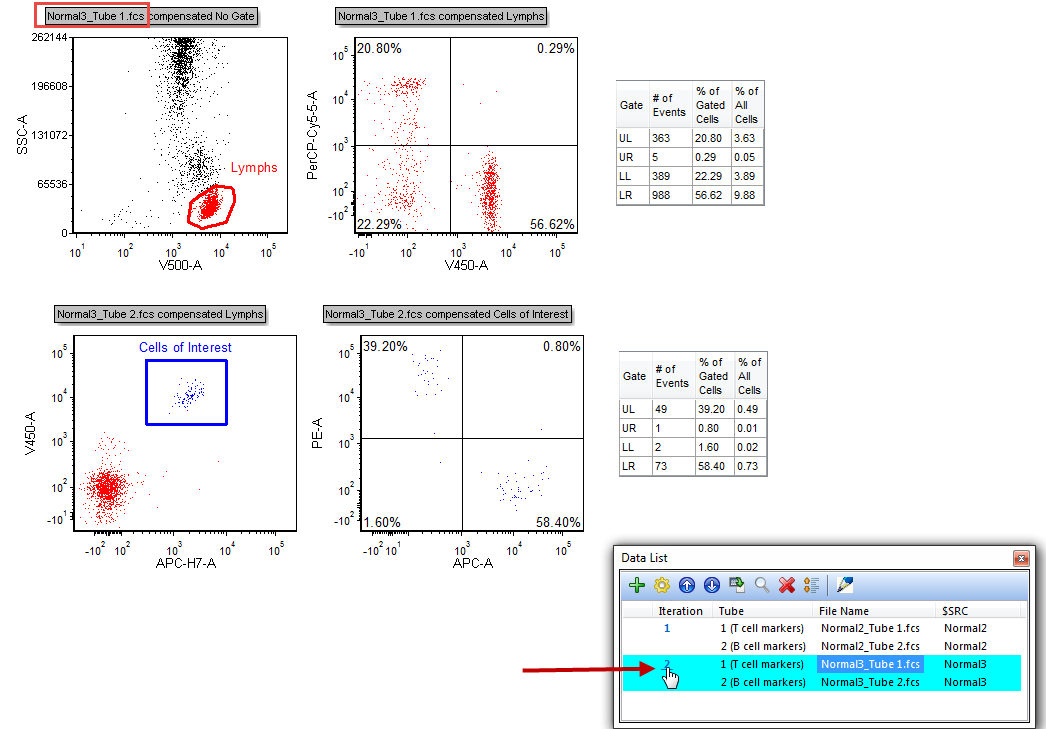

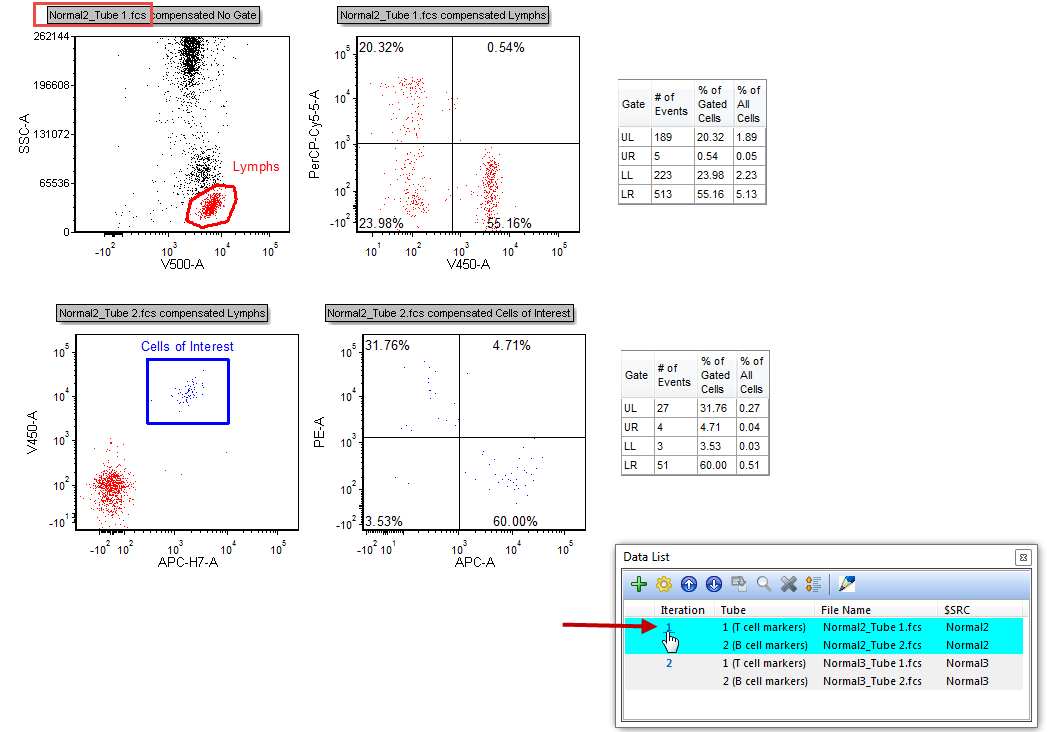

| 16. | 同样，要在数据列表中的循环间导航，您可以选择数据列表中的循环，如图T10.37所示。 |
| 17. | 当前版面上绘图所呈现的循环会在数据列表中突出显示。 |
Figure T10.37 - Panel Analysis Highlighting Different Iterations
| 18. | 对于组成面板的试管，要正确的显示在给它们指定的绘图上，它们在数据列表中的顺序是非常重要的。 |
| 19. | 如果试管是一个不正确排序，可将试管选中，然后通过点击数据列表工具栏中的向上或者向下按钮，来将数据文件向上或者向下移动。 |

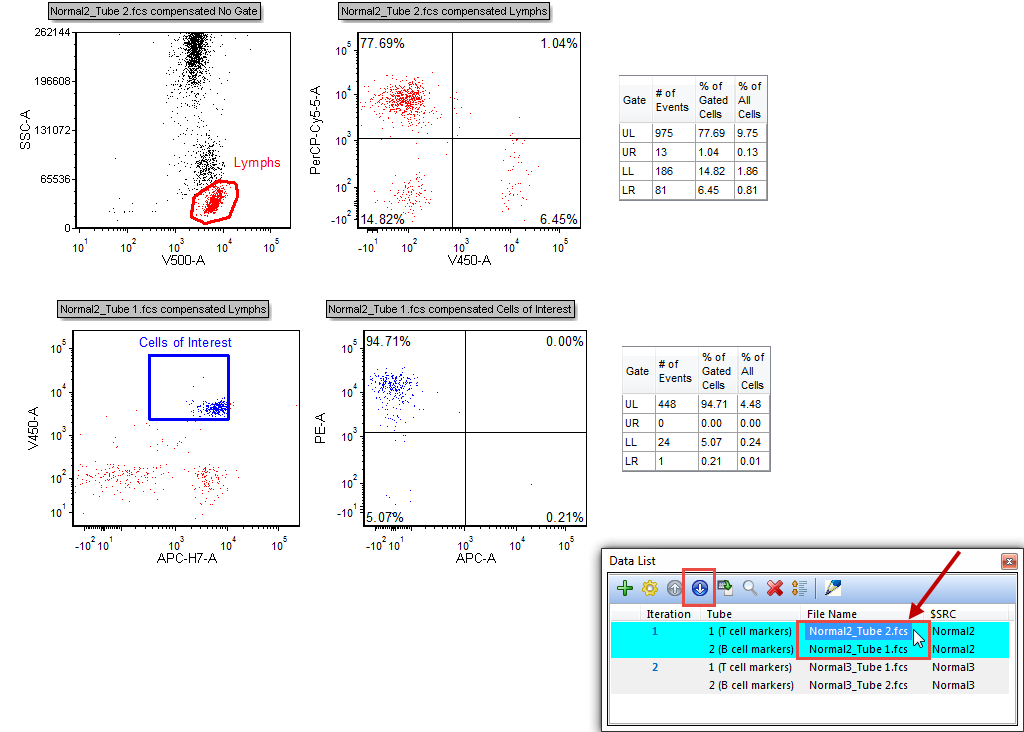

| 20. | 在图T10.38中，第一个循环中的试管顺序错误了。这样导致的结果就是数据显示在错误的绘图上。 |
Figure T10.38 - Incorrect Order Of Tubes Within the Data List. Notice How Tube 2 is Ahead of Tube 1.
| 21. | 通过将第一个循环中的试管选中，我们可通过向上或者向下按钮来移动试管到正确的位置，如图T10.38所示。 |
| 22. | 在移动试管时，版面中的数据会实时的进行更新和重新计算，如图T10.39所示。 |
Figure T10.39 - Corrected Tube Order in Data List
| 23. | 但是，如果数据文件很大，请注意，数据更新的时间会延迟。 |
| 24. | 用户可通过选中 数据列表工具栏中的Defer Layout Changes(延迟版面更改)按钮来延迟版面的更新。 |

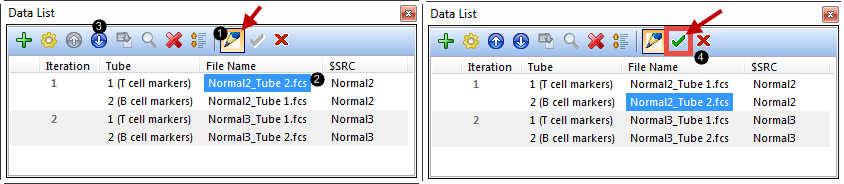

| 25. | 如图T10.40所示，用户可以： |
| a. | Select Defer Layout Changes (延迟版面更改) 。 |
| b. | 选择要移动的文件 。 |
| c. | 点击向上或者向下箭头 。 |
| d. | 当所有的更改完成后，请点击绿色的复选标记 。 |
Figure T10.40 - Deferring Layout Changes - Before and After
| 26. | 在点击绿色的复选标记后，更改将生效。 |
添加绘图到版面上
| 27. | 当将一个面板添加到版面上后，可轻松对版面进行编辑。 |
| 28. | 在第一页中，通过按住Ctrl键来选中以下绘图： |
| a. | V450 vs PerCP Cy5.5 |
| b. | APC-H7 vs V450 |
| c. | APC vs PE |
| 29. | 右击选中的绘图，选择Copy(复制)。也可通过键盘快捷键CTRL+C来完成。 |
| 30. | 来到第二页。右击页面，选择Paste(粘贴)。也可通过键盘快捷键Ctrl+V来完成。 |
| 31. | 对带有数据层的一维柱状图进行重排。 |
| 32. | 将这些粘贴过来的绘图的参数更改为任何您想要的成对参数。 |
| 33. | 在前面APC-H7 vs V450绘图上，添加一个象限。 |
| 34. | 通过选择File(文件)标签>Save(保存)，或者通过点击 版面顶端工具栏中的保存按钮，来保存你的版面。 |
最后，我们将演示如何保存和导入面板。
