Adding Highlighting or Exploding(添加高亮或分裂)
Contents
我们为条形图和饼状图增加了高亮或分裂显示参数。The Highlight/Explode parameter(高亮/分裂显示参数)必须是电子数据表中评估"TRUE(真值)" 或 "FALSE(假值)"的公式；如果是真值，此数据条将被用选定颜色高亮显示或者此扇形数据是从饼状图中分裂出来，从而达到强调的效果。这一章节用到的版面中包括电子数据表及相关的条形图、饼状图，用户可对这两种绘图方式分别进行高亮或分裂操作。
注意：散点图的高亮方法同条形图一样，为了让手册更简洁，此章节中我们省去了散点图的高亮方法。
| 1. | 选择File(文件)标签Open(打开). |
| 2. | 打开面板中标题是“高亮和分裂.fey文件位于教程样本数据库中条形图和饼图绘制了点图中三个重复的三个子集(“live”，“apo”和“necro”)的平均值。 |
| 3. | 点击表格中的D3单元格(图片1, ). |
| 4. | 点击公式标签，该标签之前隐藏在电子数据表标签组下。1, ). |
| 5. | 点击逻辑命令(图1, ). |
| 6. | 从菜单中 选择“IF”(图1, ).此时数据表会出现在底部图片1，所示。). |

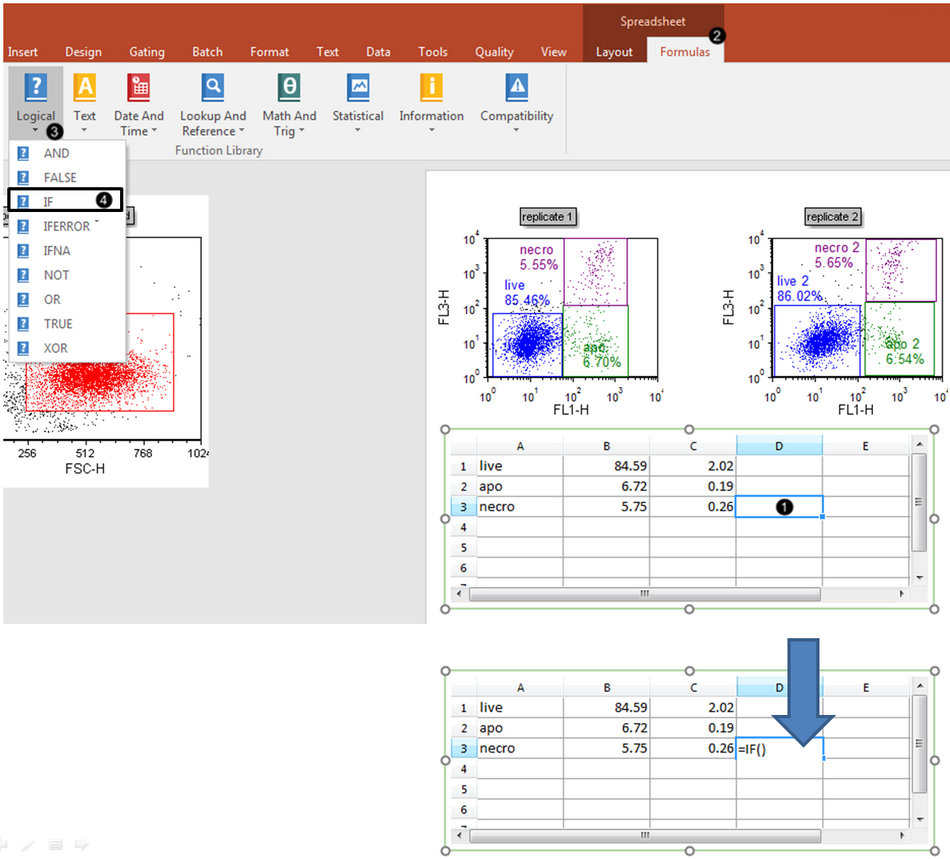

Figure 1. Entering a Highlighting rule containing the Logical operator "IF" into the Spreadsheet.
然后输入单元格B3作为高亮公式的组分
| 7. | 点击表格中的B3单元格(图片2，)光标在“IF”公式括号内时会显示为绿色箭头. |
| 8. | 输入>5.5(图2，).b |

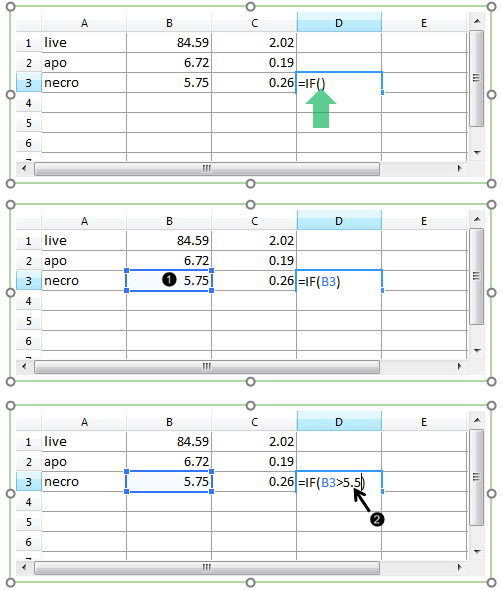

Figure 2. Entering a Spreadsheet cell as a component of the Highlighting rule.
| 9. | 点击面板外部逻辑公式结果就会变成TRUE |
Figure 3. Result of the Logical "IF" fourmula.
若需要，可通过类似第3-8步骤为数据表中"live" and "apo"行创建高亮或分裂规格。。.
我们将格式化数据表中相关列的条形图或饼状图，从而导出高亮或分裂规则。。.
| 10. | 双击条形图或饼状图，打开Formatting (格式化) Bar(数据条)或Pie(饼状图)对话框中。(图1,分别位于或或下面版面中). |
| 11. | 点击Overlays(数据层)项(图1,). |

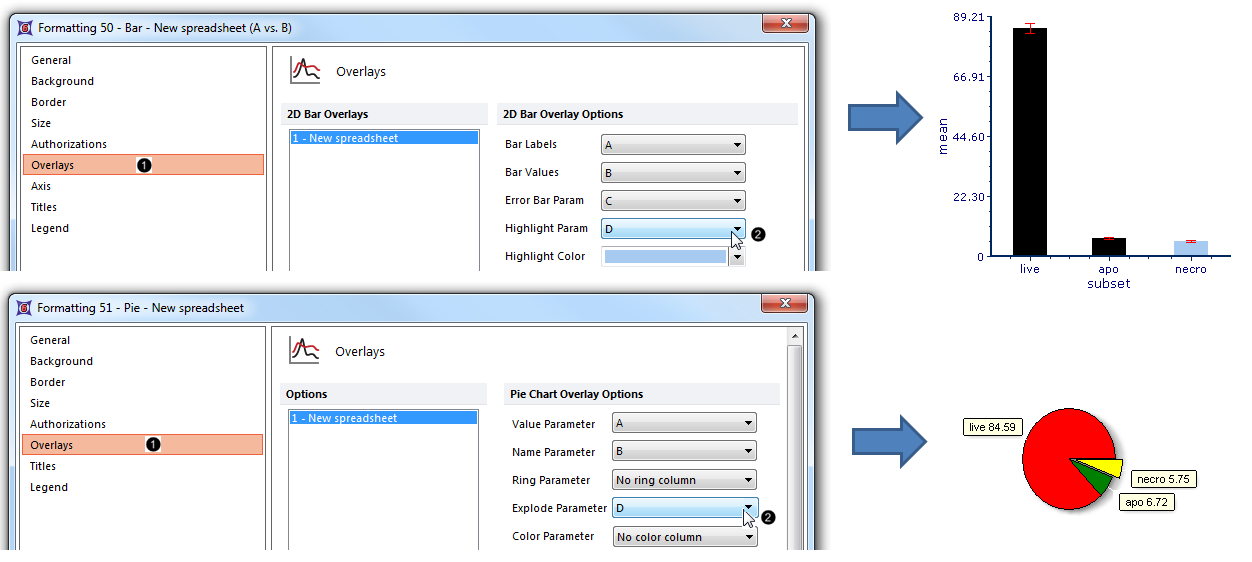

Figure 4. Designating the Custom Data Grid column from which the Highlighting or Explode rule will be derived
| 12. | 从Highlight Param(高亮显示参数)或Explode Parameter (裂开参数)下拉列表中选择“D”(图4，单独从Formatting Bar(格式化条形图)或Formatting (格式化) Pie(饼状图)对话框中。 |
| 13. | 点击OK在Formatting Bar(格式化条形图)或Pie(饼状图)对话框中(图5). |
Figure 5. Clicking OK in the Formatting dialog.
此时，条形图就将出现如右图1,所示。注意下述改变：
| • | 在条形图中，"necro"数据条被高亮显示。此Highlight Color(高亮颜色)和其他可视化的格式化元素，用户可在Overlays(数据层)项中设置(图请参见手册中此章节进行来详细了解。 |
| • | 饼形图中，"necro" 扇形数据(切片)已和其余的饼状图数据分开，从而进行强调。饼状图中扇形数据(切片)颜色和其他可视化的格式化元素，用户可在Overlays(数据层)项中设置(图请参见手册中此章节进行来详细了解。 |
| 14. | 自选操作： |
| • | 点击Data(数据)标签→Change Data on All(修改所有数据)→ Next/Previous(下一项/前一项)通过设置Data List(数据列表)中的文件及查看条形图和饼状图中新数据的更新来向前发展。 |
| • | 实时调整绘图上的门及查看条形图和饼状图的更新。 |
下一章节，将介绍如何在饼状图中display additional datasets(显示额外的数据集)，就如条形图和散点图的数据层一样。
