格式化饼状图
Contents
在FCS Express中，饼状图是完全格式化的。除了formatting Options Shared by All Plots(所有绘图共享的格式化选项)(边框、大小、背景、标题和图例)外，来自Overlays(数据层)选项。要进入这些特殊选项：
| • | 选中饼状图，然后使用Format(格式化)标签→Plot Options(绘图选项)→Overlays(数据层)命令(图1126或者 |
| • | 鼠标右键点击饼状图，从弹出菜单选择Format(格式化)，然后选择Overlays(数据层)选项。 |
饼状图的特殊格式化选项，展示在下面的图片中，包括：
| • | Plotting additional data as a(将附加数据绘图为)Ring(环状层) Parameter(参数)( ) |
| • | Explode(裂开) Parameter(参数)用来裂开一独立的扇形区(切片)，以作强调( ) |
| • | Color (颜色)参数用来设置扇形区(切片)的颜色( ,  ) |
| • | Shadow(阴影)( ) |
| • | 将饼状图展示为填满的饼(默认)或者“圆环" ( ) |
| • | Caption Style(标题样式)( ) |

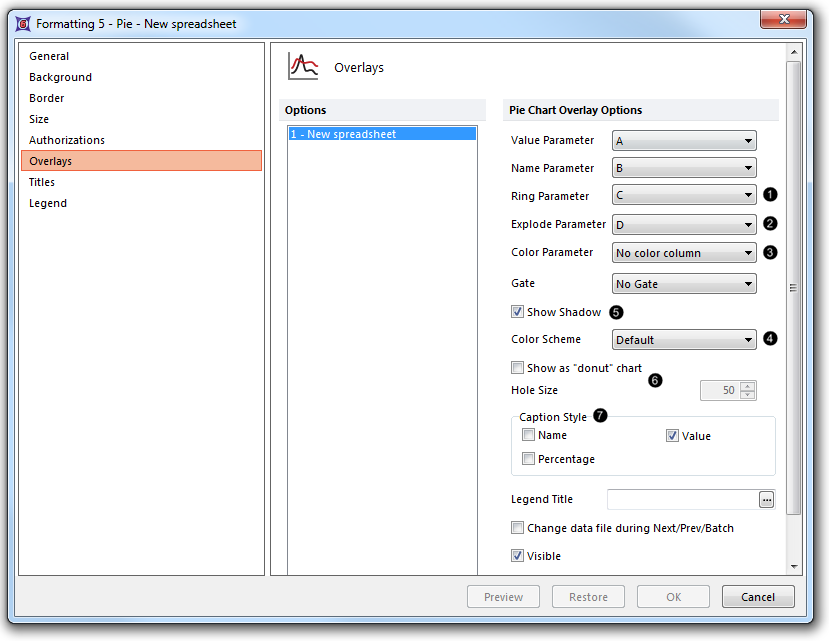

Figure 11.28 Special formatting options for Pie Charts
选项 |
解释 |
|---|---|
Value Parameter(值参数) |
电子表格中的参数 (列)展示扇形区(切片)的值。 |
Parameter Name(参数名称) |
电子表格中的参数 (列)展示扇形区(切片)的名称。 |
Ring Parameter(指环参数) |
电子表格中的参数 (列) 展示扇形区(切片)的值。请参见下面的内容，来详细了解“如何将附件数据展示为饼状图中的指环”。 |
Explode Parameter (裂开参数) |
由高亮显示规则衍生出的、来自数据网格的参数(列)。一个扇形区(切片)将从饼状图上裂开，来进行强调(例如，下图显示的黄色的扇形区)，如果它们的值满足裂开规则中定义的条件。请参见下面的内容，来详细了解如何定义裂开规则。 |
Color (颜色)参数 |
电子表格的参数(列)定义演示扇形(切片)演示的颜色。请参见“饼状图教程”详细了解。 |
Show Shadow(显示阴影) |
是否在饼状图背后显示阴影。 |
Color Scheme(配色方案) |
２０个预设的配色方案都可用于饼状图。 |
Show as "donut" chart(显示为“圆环”图) |
是否在饼状图的中心显示一个空洞。 |
Hole size(空洞的大小) |
如果饼状图以“圆环”图形式显示( |
Caption Style(标题样式) |
名称、值、饼的百分比(注意：“饼的百分比”和“门中细胞百分比”是不同的)或者任何其他组合，都可作为文本直接显示在饼状图或者指环图的每个扇形区旁边。 |
Legend Title(图例标题) |
列在图例中的Name parameters(名称参数)的文本标题。 |
Change data file during Next/Prev/Batch(在下一个/上一个/批处理时更改数据文件) |
饼状图在Batch Processing(批处理)或者进行Next/Previous(下一项/前一项)命令间是否改变。一般推荐不选中这一选项(默认)，因为当与饼状图相关联的数据更改时，饼状图会自动更新。 |
Visible(可视) |
在对象中，饼状图是否可视。 |
要增加指环值作为附件数据到饼状图的外围或将指环值从饼状图上裂开，以作强调，这些值一定要输入电子表格的指定列中。
| 1. | 到数据网格的空白列。 |
| 2. | 每一行输入指环的值(每一行相当于一单独的切片，或者扇形，或者饼状图)。该值可以是自由文本或者一Custom Token(自定义标记). |
| 3. | 为指环参数选择对应的电子表格列(图11(上方)) |
带有附加指环值(展示在饼状图外围)的一饼状图示例和与其相关联的数据网格，展示于图11.27下面。
| 1. | 到数据网格的空白列。 |
| 2. | 每行都输入规则数值(每一行相当于一单独的切片，或者扇形，或者饼状图)。这一规则必须是评估"TRUE(真值)"或者"FALSE(假值)"的公式，如果是"TRUE(真值)"，扇形区(切片)将从饼状图上裂开。谈到电子表格中的单元格显示规则的一个示例如下图11所示。 |
| 3. | 为裂开参数选择对应的电子表格列(图11(上方)) |
一个带有裂开选择的饼状图示例和与其相关联的数据网格显示于图11(下方)。

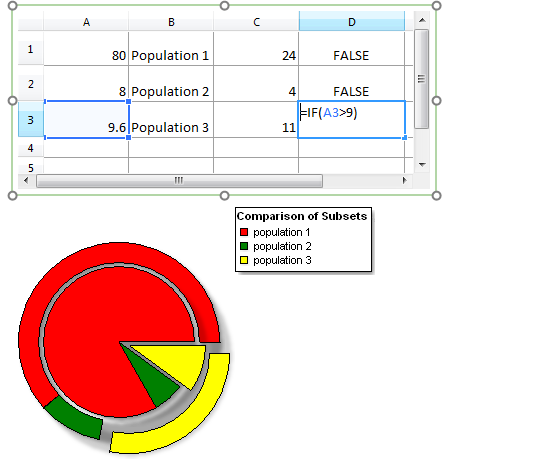

Figure 11.29 Pie Chart and associated Spreadsheet with Ring and Explode formatting options
