停靠功能(多个窗口)

我们现在将打开并停靠更多的导航器和自定义标记窗口，来演示停靠多个窗口的功能。请参考本章开始的内容来了解停靠的细节。

1.请选择View(视图)→Navigators(导航器)→Data Navigator(数据导航器)命令来查看FCS的文本头信息。

此数据导航器窗口就将出现在版面中。

2.将数据导航器窗口停靠在版面的左侧。

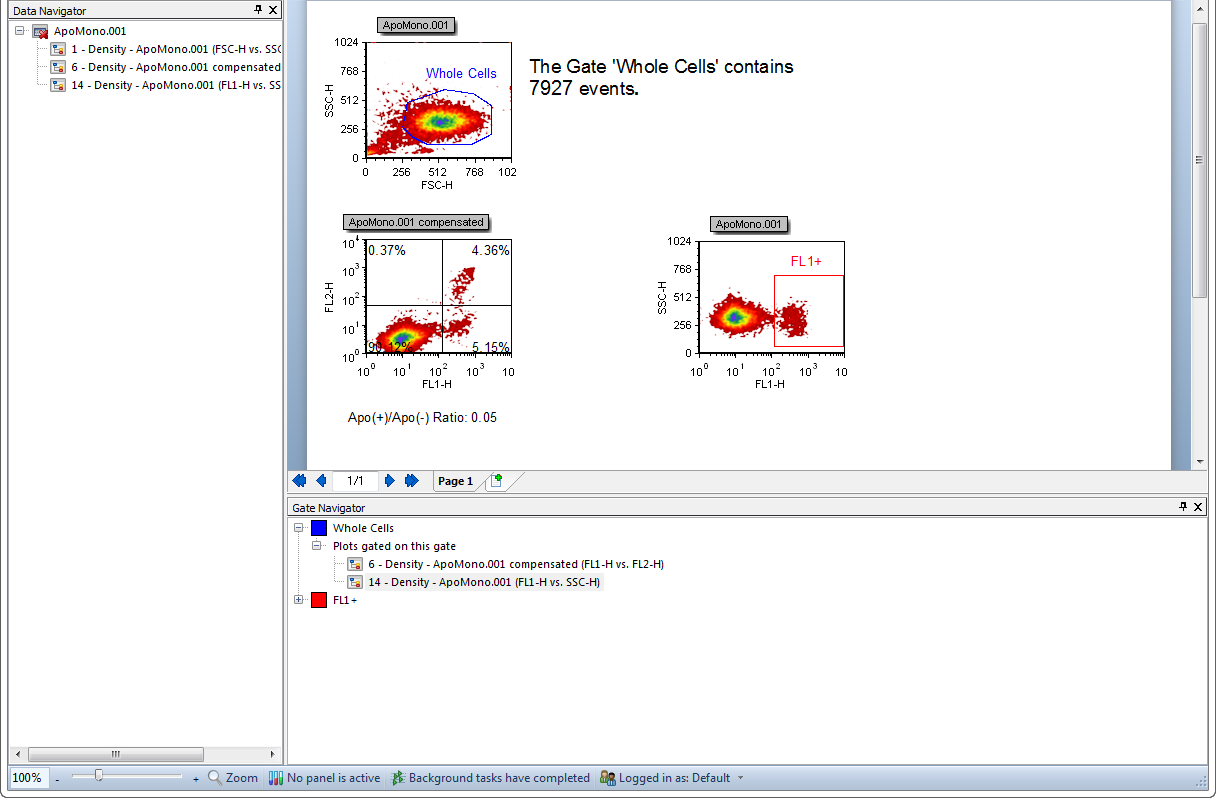

现在，版面上有两个停靠窗口，在底部的Gate Navigator(门导航器)以及在左边的数据导航器，如图T11.12所示。



Figure T11.12  Layout with Gate Navigator and Data Navigator Docked

Figure T11.12  Layout with Gate Navigator and Data Navigator Docked



3.请选择View(视图)→Navigators(导航器)→Layout Navigator(版面导航器)命令来查看FCS的文本头信息。

此版面导航器窗口会出现在版面中。我们现在将把版面导航器停靠在版面的左侧。

4.将版面导航器拖拽到版面左侧。

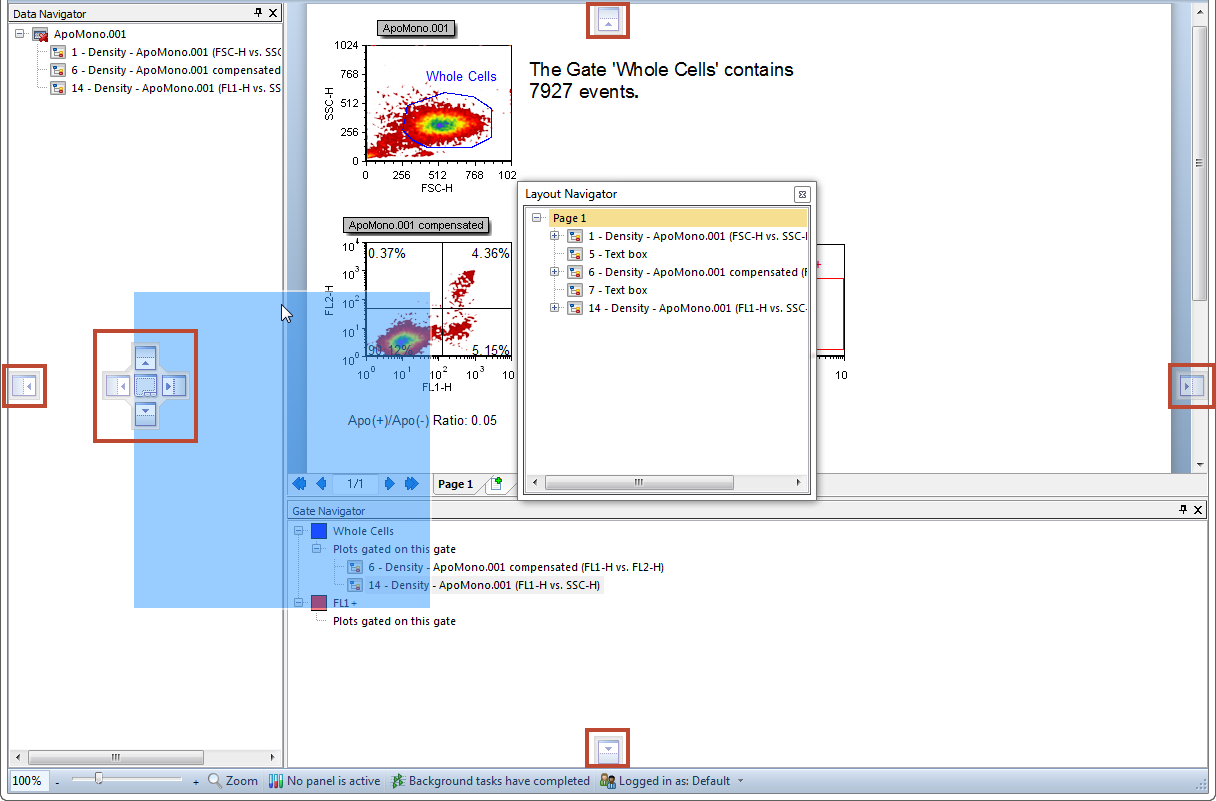

当您开始拖动版面导航器时，四向的箭头和单向箭头停靠图标会出现在所有可以停靠的位置(图T11.13)。四向的箭头见图T11.13中的红圈，单向箭头见蓝圈。一旦用户开始移动版面导航器，这些停靠图标会逐渐消失，可以看到的停靠图标只剩下那些指示当前停靠点的图标。四向箭头停靠图标将仅仅出现在某一个停靠区域内，指示该区域内可能的停靠位置。图T11.13中，蓝圈中的单向停靠箭头，总是出现在版面页的左侧、底部、右侧和顶部，表明这些停靠位置总是可用。



Figure T11.13  Initial Docking Icons

Figure T11.13  Initial Docking Icons

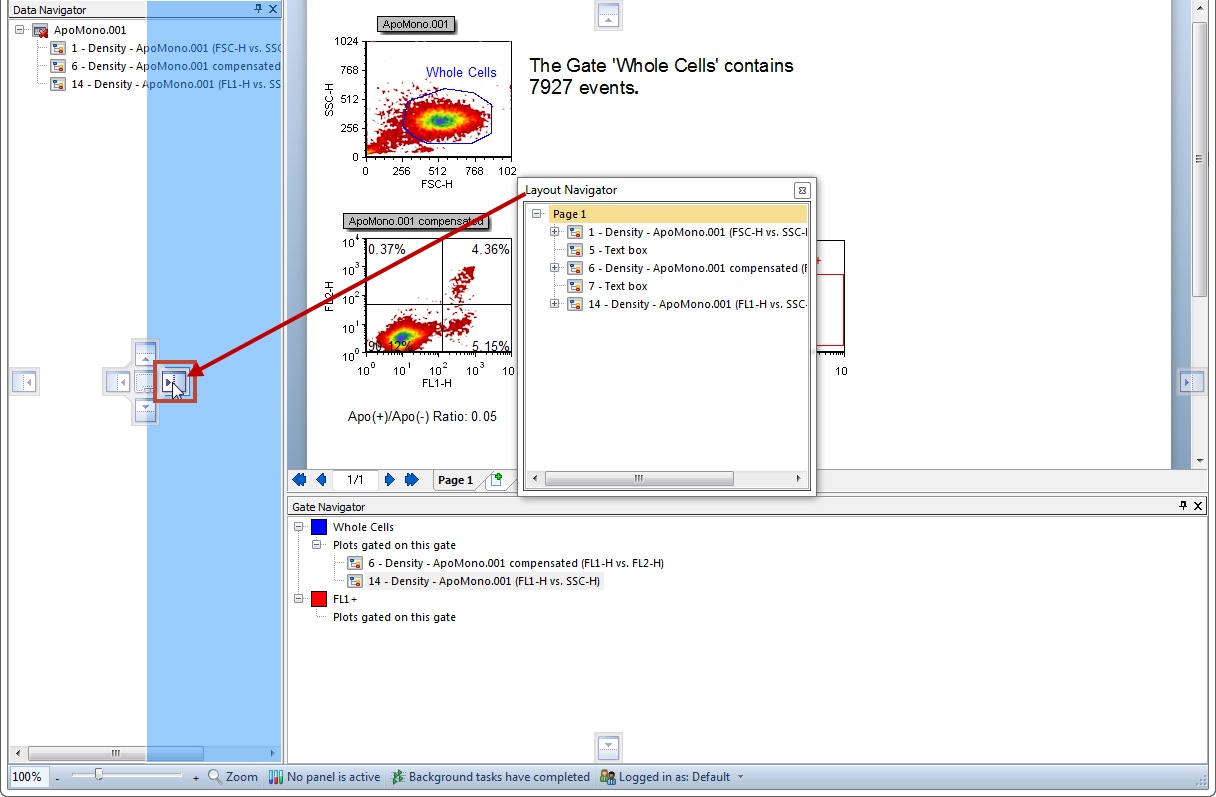

当您在版面中移动版面导航器向版面的左侧移动时，四向箭头停靠图标出现在左侧的停靠区域，如图T11.14中的红圈所示。四向箭头停靠图标指明了版面导航器最左边的单向停靠箭头表明，新窗口可以被停靠在最左边，即在当前停靠了的数据导航器.

5.请继续按住鼠标不放，把版面导航器窗口拖向版面左侧的四向箭头停靠图标(图T11.14中的红圈)。
6.当版面导航器在向右的箭头上时(图T11.14中的蓝圈)，请松开鼠标。



Figure T11.14  Docking Layout Navigator

Figure T11.14  Docking Layout Navigator

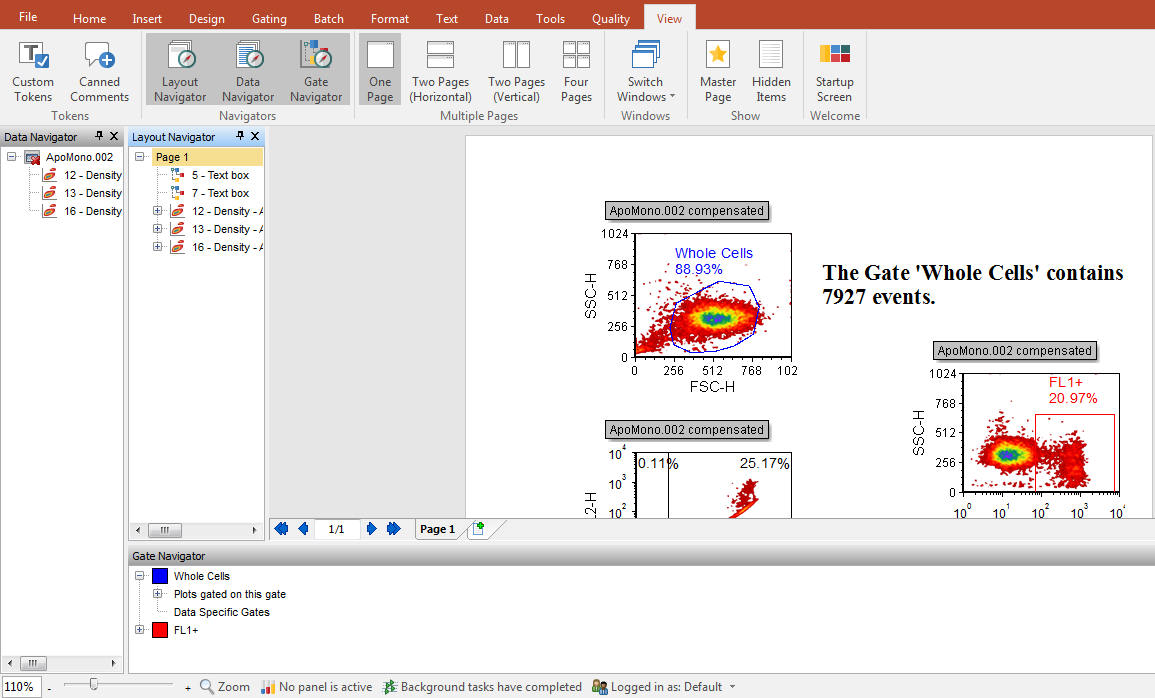

此版面导航器停靠在版面的右侧，数据导航器的右边，如图T11.15所示。注意：版面导航器现在停靠在了数据导航器的内部，即两个停靠了的窗口共用以前数据导航器所占用的空间。

Figure T11.15  Layout Navigator Docked to Right of the Data Navigator

Figure T11.15  Layout Navigator Docked to Right of the Data Navigator



请注意：停靠在版面中的所有窗口都被高亮显示在Ribbon条中(图15)。我们现在将把Custom Tokens(自定义标记)停靠在版面上。但是这次我们将把它停靠在版面导航器.

7.请选择View(视图)→Tokens(标记)→Custom Tokens(自定义标记)命令来查看FCS的文本头信息。

此Custom Tokens(自定义标记)窗口会出现在版面中。

8.将Custom Tokens(自定义标记)拖拽窗口到版面的左侧。
9.请继续按住鼠标不放，把Custom Tokens(自定义标记)窗口向已停靠的版面导航器.

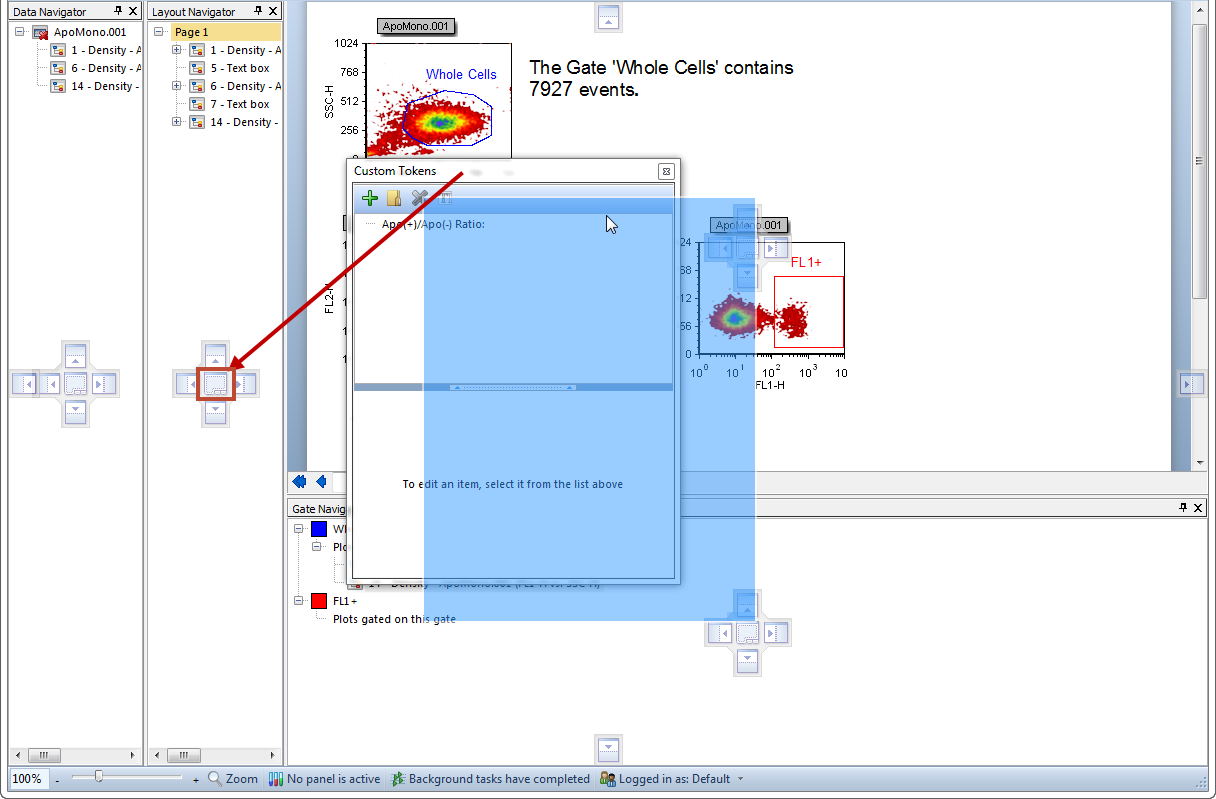

当Custom Tokens(自定义标记)窗口在版面导航器上方时，四向的箭头停靠图标将会出现(图T11.16)。

10.光标在版面导航器顶部的停靠图标的中心区域时(如图T11.16中的光标位置所示)，请松开鼠标。

光标移动到正确的位置上时，会有一个蓝色的矩形指示对应的停靠位置。



Figure T11.16  Docking Custom Tokens on top of the Layout Navigator

Figure T11.16  Docking Custom Tokens on top of the Layout Navigator

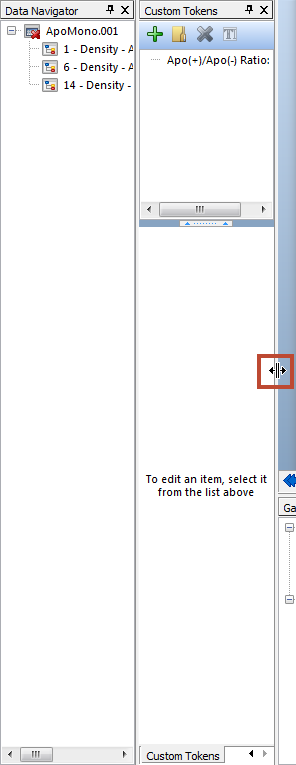

此Custom Tokens(自定义标记)窗口停靠在了版面的左侧，版面导航器的上方，如图T11.17。请注意：在停靠的Custom Tokens(自定义标记)的底部，有一个名为Custom Tokens(自定义标记)但我们想看到两个已停靠的窗口各自对应的标签，所以我们将调整停靠窗口的大小，把它们变得大一些。



Figure T11.17  Custom Tokens Docked on top of the Layout Navigator

Figure T11.17  Custom Tokens Docked on top of the Layout Navigator



11.请把光标移到已停靠的Custom Tokens(自定义标记).
12.请慢慢地把鼠标移动到边框上，直到出现调整大小图标，如图T11.17中的红圈所示。
13.在把边框向右拖的过程中，请不要松开鼠标。

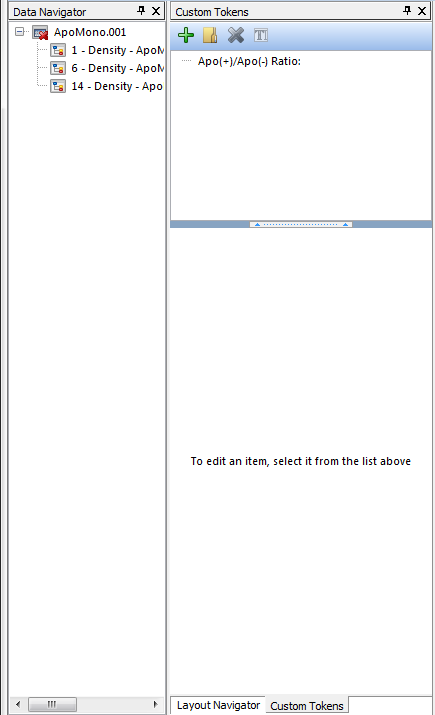

14.当可停靠窗口大到可以在底部显示Custom Tokens(自定义标记)和版面导航器两个标签时，请松开鼠标键(图T11.18)。



Figure T11.18  Custom Tokens and Layout Navigator Tabs

Figure T11.18  Custom Tokens and Layout Navigator Tabs



现在，我们将介绍当多个窗口停靠在同一位置时，使用Auto Hide(自动隐藏)的便利。

15.请选择已停靠的数据导航器.
16.将数据导航器，把它停靠在Custom Tokens(自定义标记).

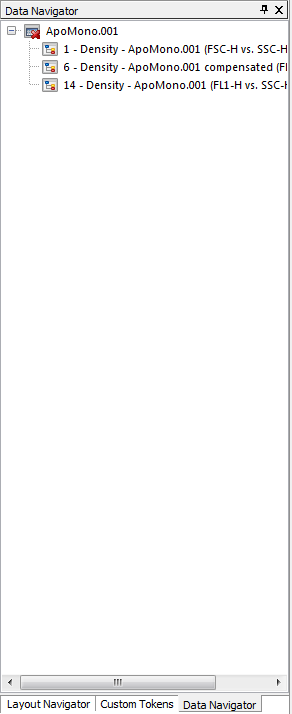

此数据导航器被停靠在Custom Tokens(自定义标记)和版面导航器的上方，如图T11.19。如果看不到所有的三个标签，请调整停靠窗口的大小，把它们边框变宽。



Figure T11.19  Data Navigator Docked on top of Custom Tokens and Layout Navigator

Figure T11.19  Data Navigator Docked on top of Custom Tokens and Layout Navigator



17.点击Auto Hide(自动隐藏)的右上角点击数据导航器图标，如前图T11.9所示.
18.请把光标从停靠的数据导航器.

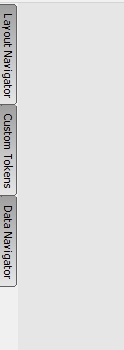

此Auto Hide(自动隐藏)功能应用于所有的三个停靠窗口，只有停靠窗口的标签可见，如图T11.20所示。要查看一个停靠了的窗口，请把光标移动相应的窗口标签之上。



Figure T11.20  Docked Windows using Auto Hide Feature

Figure T11.20  Docked Windows using Auto Hide Feature
