Formatting a Spectrum Plot(格式化频谱图)

光谱图特有的格式化选项如下图所示，包括：



•Plotting(绘图)All Spectrums(所有频谱图)或Average(平均值)(number1),或平均显示标准偏差(number2)
•将显示模式设置为门内/层叠内的颜色或Density(密度图)(number3)
•插入所需数量的插入点(number4)



要进入这些格式化选项，可以



•选择选择Spectrum Plot(色谱图)并用Format(格式)标签→Plot Options(绘图选项)→Overlays(数据层)或特殊选项命令，或者



•右击Spectrum Plot(色谱图)，选择Format(格式)从弹出的菜单里，然后选择Overlays(数据层)或Spectrum Plot(光谱图) 特殊选项选项(图283).

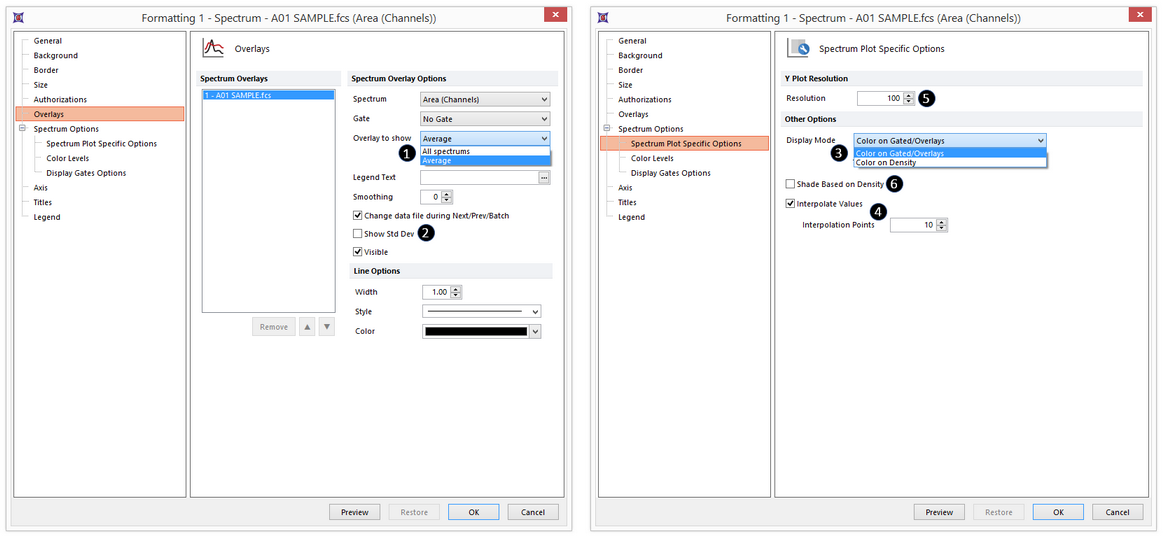

Figure 28.3 - Formatting options specific to Spectrum Plots.

Figure 28.3 - Formatting options specific to Spectrum Plots.





光谱图特有的格式化选项如下表所示，包括：光谱图层级的格式化选项列举如下.



选项

解释

要展示的层级number1

All Spectrums(所有频谱图)将每个event展示成独立的线或者点(左);Average(平均值)显示了所有event的平均值以一条线或是图(中间)；平均值附带Show Std Dev(展示Std Dev) number2 会额外使图片展示为平均线上带着一个红色的点或线(右侧).

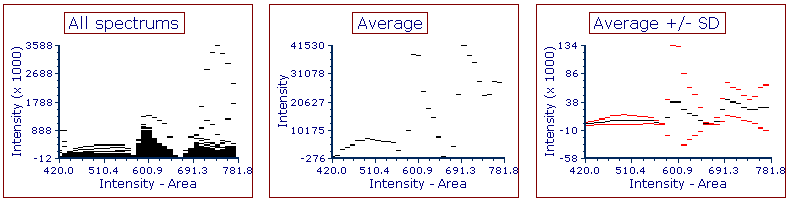

SpectrumFormatting_AllVsAvg

显示模式下number3

在Color on Density(色彩浓度)里的颜色模式(左反应events的密度，在门内/层叠内的颜色模式(中间和右侧)反映了如下数据层的数目Overlays(数据层):

•对于有1个数据层的图片(中间)，每个event所属的门(只有被选中Display Gates Options(显示门选项)的)例如，粉红色如下“2D plot gate”中的events和数据层中的背景色(例如蓝色，下)对于细胞不在所选中的门嫩)。
•对于有多于1个数据层的图片(右侧)，数据层(例如，红色数据层1，绿色数据层2)。

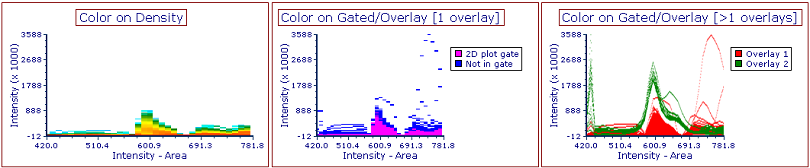

SpectrumFormatting_DensityVsGate



插入数值number4

FCS Express可以插入数值以使您的数据更平滑，使每个事件被描绘为一个连续的行，而不是离散值的数组。以下是没有插入数值的图的例子(左)，和5(中间)和50(右侧)插入点在每个数值中。

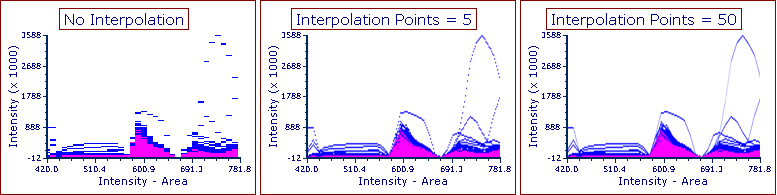

SpectrumFormatting_Interpolation



插入数值也适用于色彩浓度显示模式下的色谱图：

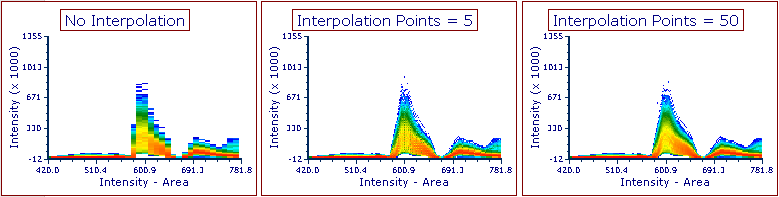

SpectrumFormatting_InterpolationDensity



请注意，插值确实会影响显示图的速度。因此，建议使用提供所需绘图外观的最低内插值。



解析度number5

增加或减少显示解析度或数量的Y-维度在那个图中。

Shade Based on Density(基于密度的阴影)number6

基于绘制数据的密度叠加灰度阴影图案。当门在“门控/覆盖显示模式”上的“色彩图”上显示时，阴影图案将被伪染色以与显示的门的颜色相匹配。明亮的部分代表细胞密度较高。请注意，如果在Spectrum Plot上显示多个叠加层，则此选项将不适用。







注意：除此之外，格式化所有物件共享的选项和图片存在于频谱图。



以下是Spectrum plot自定义的一些示例。

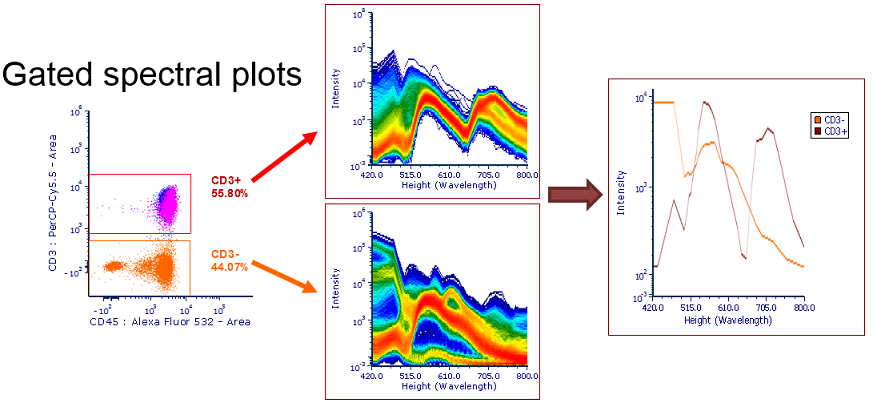

图284 展示了两个光谱图在显示模式下选项设置Color on Density(色彩浓度)里的颜色(选项number3在以上的表格)和一个频谱图，显示两个叠加Average(平均值)(选项number1在以上的表格请注意“legend”也同样展示出来





28.4 Example of Spectrum plot customizations.

28.4 Example of Spectrum plot customizations.

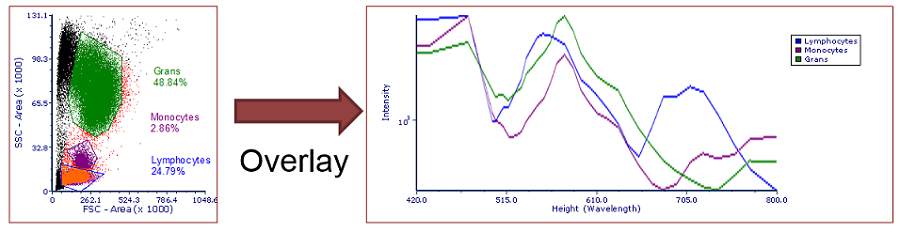

图285 显示了一个具有三个叠加层的谱图Average(平均值)(选项number1在以上的表格)请注意“legend”也同样被展示出来。



28.5 Example of Spectrum plot customizations.

28.5 Example of Spectrum plot customizations.
