Gate Options(门选项)

Contents

the FCS Express User Options(FCS Express用户选项)。Gate(门)分类(图８24)允许用户为门设置默认选项。

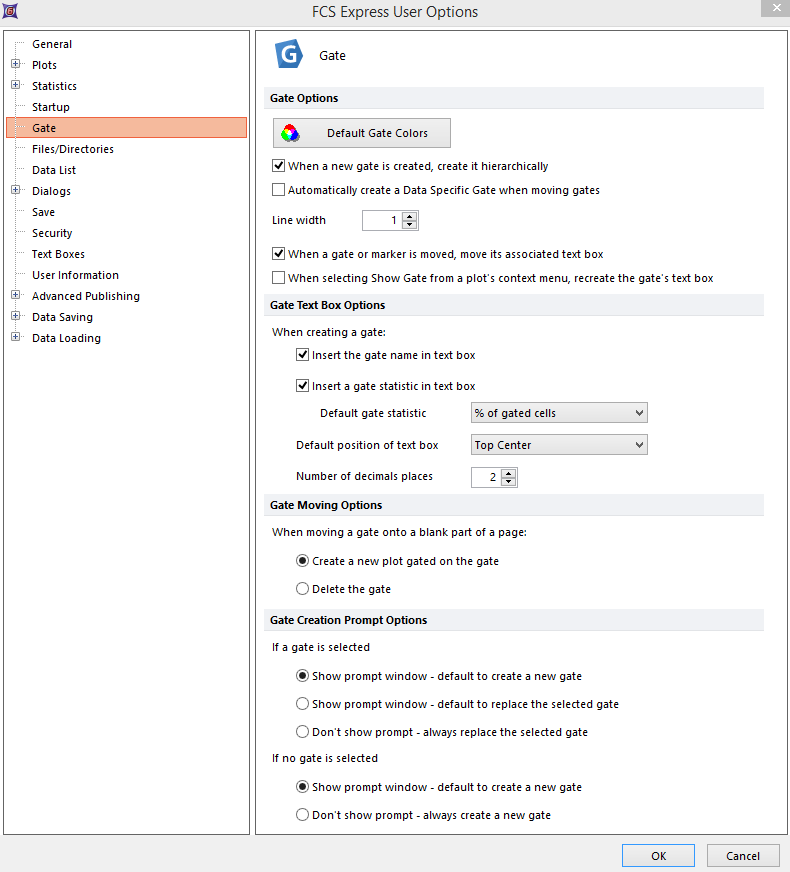

Figure 8.24 Gate options

这些选项描述于下表中。

选项

解释

Gate Options(门选项)

•	设置默认的门颜色，它将根据门创建的顺序应用到门中。

•	将Hierarchical Gating(有层次的门操作)设置为新建门的默认选项。

•	当移动时，选择创建数据特定门。

•	设置线的宽度用于勾勒出图中门的轮廓。

•	当门或标识移动时，和它们相关的文本框也跟着移动。

•	当从绘图的上下文菜单中选择Show Gate(显示门)命令时，将重新创建门的对话框。

Gate text box options(门文本框选项)

•	决定是否在文本框中插入门的名字。

•	决定是否在文本框中显示门统计。从下拉菜单中，从几个默认的门统计中进行选择.

•	定义门文本框的默认位置。

•	决定小数位数的数目。

Gate moving options(门移动选项)

当把一个门移到页面的空白处，结果会是：创建该门的一个新绘图或者删除该门。

Gate creation prompt options(门创建提示窗口选项)

当创建一个门时，根据一个已存在的门被选上与否，选择提示窗口选项。
