门标记显示版面上和门相关的信息。要查看可用的门标记：



1.右击→Text Box(文本框).
2.从弹出菜单中选择Insert Token(插入标记)选项。
3.点击Gate(门)旁边的三角形，在Insert a Token(插入一个标记)类别中(图1918).

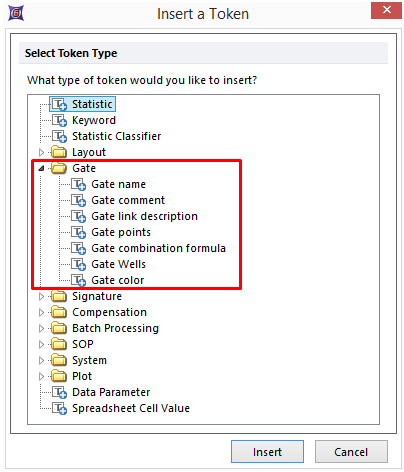

Figure 19.18 - Choose a Gate Token

Figure 19.18 - Choose a Gate Token



4.选择一个Gate(门)标记，然后点击Insert(插入)按钮。或者，双击Gate(门)标记。





在插入或编辑一Gate(门)标识，Create Gate Token(创建门标记)对话框将出现。



请使用Display Text(显示文本)里Create Gate Token(创建门标记)项目来选择展示于标记中的标记值(默认)、描述或用户定义的文本。



请使用Gate information(门信息)页(图1919来：

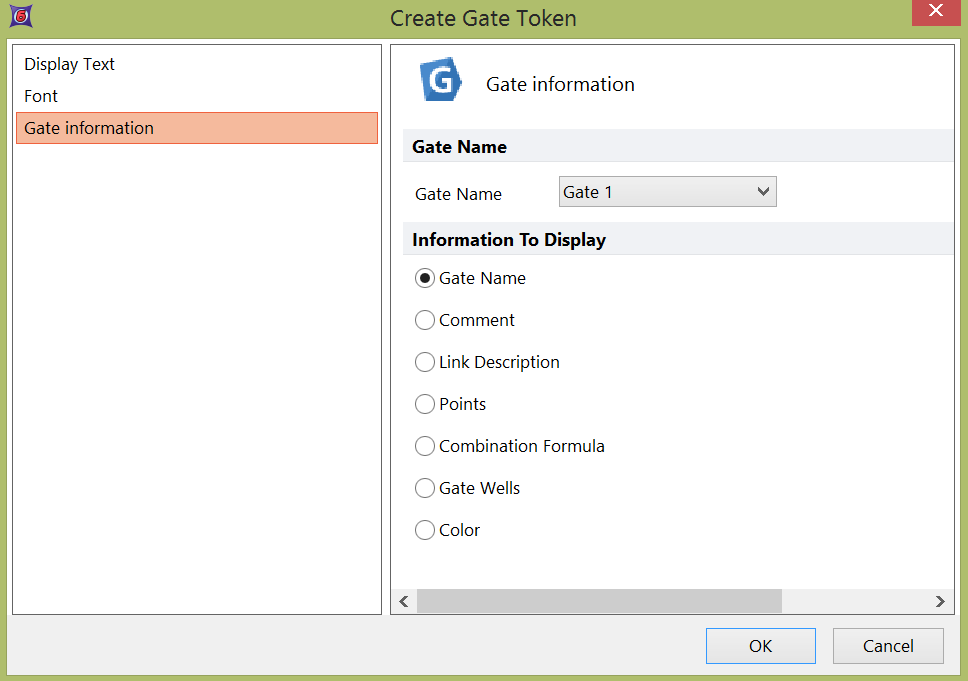

Figure 19.19  Gate Token Options

Figure 19.19  Gate Token Options





•请从下拉列表中(标记数据所反映的Gate Name(门名称))。



•选择以下一项Information to Display(要显示的信息):



门标识

Definition(定义)

Gate Name(门名称)

这是该门在创建时的用户指定的名称。该名称是整个FCS Express中该门的代称。

Comment(注释)

这是用户在从Gate View(门视图)编辑门时，指明的文本.

Link Description(链接描述)

如果门链接到一个象限或标识，这是描述该链接的信息。

Points(点)

如果该门是一个基本形状(椭圆、矩形、多边形或自由形)，而不是一个组合门，那么这是绘图上定义该基本形状的点。

Combination Formula(组合公式)

如果门是组合门，这是用来创建组合门的公式。

Gate Wells(微孔门)

如果该门是一个微孔门，这一信息告知用户该门来自哪个或者哪几个微孔。

颜色

这一标记将显示应用于该门的颜色。
