此Gate View(门视图)对象，是用户版面中所有门的一个交互式图例。作为一个对象，Gate View(门视图)会和任何其它物件一样打印和显示。要了解更多对象属性，请参见格式化所有物件共享的选项此Gate Navigator(门导航器)能够用于门信息的编辑，但是由于不是物件是不能够被打印或者是导出。



要插入一个Gate View(门视图)，选择Insert(插入)标签→General(一般属性)→Gate View(门视图)命令来查看FCS的文本头信息。



很多命令可直接从Gate View(门视图)中进行执行，例如：



•要从整个版面中删除一个门，从Gate View(门视图)中选择该门，点击Delete(删除)键。



•要为一个门重新命名，双击门Gate View(门视图)在Name field(名字域)里输入新的名字，然后按Enter(输入)来完成.



•要编辑一个门所有的属性，双击门，在Gate View(门视图)调出Edit Gate(编辑门)对话框(图 928).在该对话框中，您可以更改门的Name(名字)添加一个Comment(注释)更改Description(描述)更改颜色*,在绘图上强调门中事件,包含或排除门中事件，如果需要的话，可以断开象限或门之间的链接。如果需要检查，可以按住Alt，并点击来选择该门，如果只是单击时同时按下Alt键是无法选择该门。这是为了防止对门顶点的无意中改变。
§除此之外，编辑门的选项也可以通过Edit Gate(编辑门)来进行选择与编辑。
•选择"true(逻辑真)"。的单选按钮来编辑门。
•选择“False(假)”的单选按钮来放弃门的编辑
•选择Custom(自定义)单选按钮来编辑自定义的值或者是基于Token(标记)。或Custom Token(自定义标记)必须满足的条件后来编辑门。



•要重新组织门的层级结构时，在Gate View(门视图)进行拖拽即可。比如，要把一个门做成另一个门的子门，把该门拖到父门上即可。请注意，在创建的时候，Parent Gate drop down(父门下拉)，一个门可能被放置在层级结构中的一特定位置.



•要为一个绘图加一个门，从Gate View(门视图)上把该门拖到该绘图上即可。



•以上的操作也可以通过Gate Navigator(门导航器)来完成.

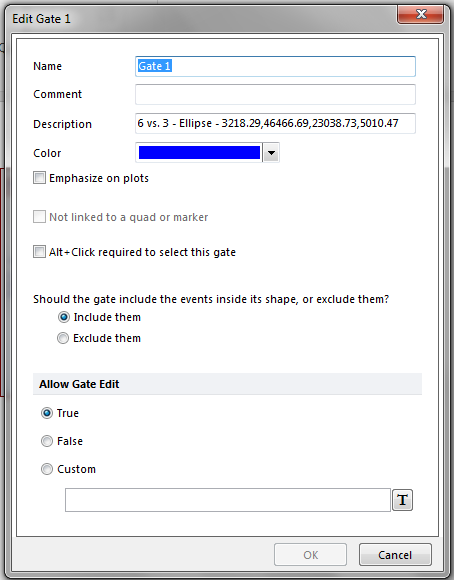

Figure 9.28  Edit Gate Dialog

Figure 9.28  Edit Gate Dialog



*注意：如果门的颜色进行了更改，那门文本框中的文本颜色将不再与之匹配。要用当前门的颜色重建该文本，请双击绘图，从弹出菜单选择Recreate Gate Text Boxes(重建门文本框)选项。
