在一个热图上增加参数作为新的叠加，FCS Express允许用户来查看这些统计数据和参数。每个孔代表一个叠加在同样的数据集或者多个数据集中，不同的叠加会呈现不同的参数和统计数据。此Color Levels(颜色层次)在一个Heat Map(热图)的所有叠加会被普遍应用.



创建一个热图叠加(图32．14):



1.)请右键点击热图。.

2.)点击下拉菜单中的Add Overlay(添加叠加图层)

3.)从Select a Data File(选择一个数据文件)对话框(已经存在的文件可以在Data List(数据列表)中选择或者从File(文件)对话框)中选择一个Data File(数据文件)。

4.)点击Open(打开).

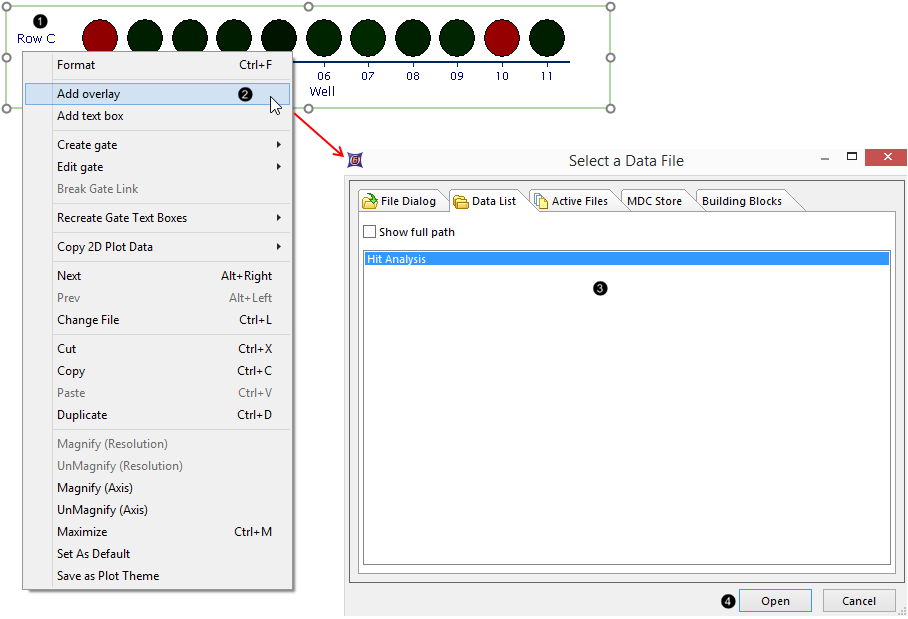

Figure 32.14 - Adding Overlays to a Heat Map, Steps 1-4.

Figure 32.14 - Adding Overlays to a Heat Map, Steps 1-4.



5.)在2D Plot Selection(2D绘图选择)中选择2D Plot(s).

6.)从Y-Axis Parameter(Y轴参数)列表中选择相关参数。

7.)点击OK.



如图32. 新的叠加将会被添加到热图上15.

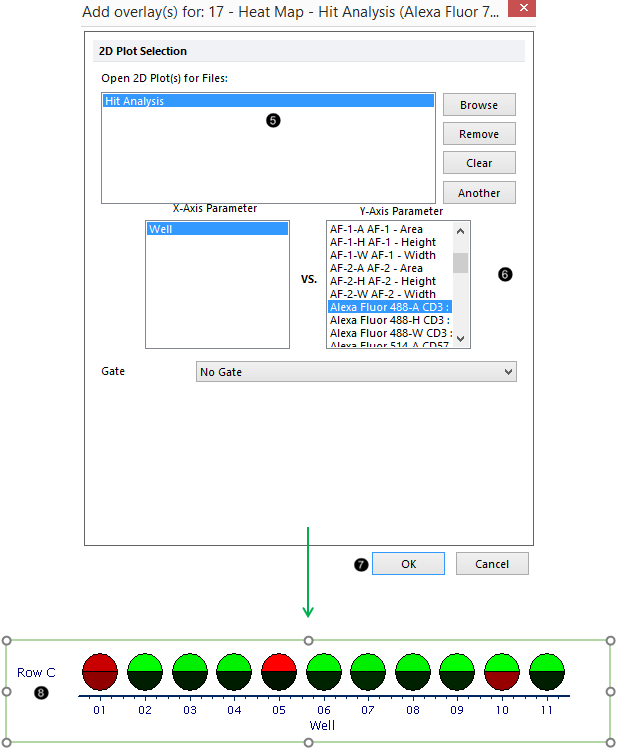

Figure 32.15 - Adding Overlay to Heat Map, Steps 5-7.

Figure 32.15 - Adding Overlay to Heat Map, Steps 5-7.



第一个叠加占据着右下角,新的叠加则会按顺时针方向添加(图32.16).

Figure 32.16 - New overlay sectors added in clockwise fashion to Heat Map, starting from lower-right sector.

Figure 32.16 - New overlay sectors added in clockwise fashion to Heat Map, starting from lower-right sector.



Please note when visualizing SPADE, only one SPADE tree may be displayed on a Heat Map.
