要显示一热图。:
1. | 请选择Insert(插入)→(二维绘图)→热图。命令。 |
2. | 在绘图上用户希望热图出现的地方点击(或点击-拖拽)。 |
3. | 浏览你想要插入的数据文件: |
i. | 如果你正在加载一个在微量滴定板上收集的数据文件列表(比如:从BD HTS仪器上采集到的数据文件),请选择Files of type:(文件类型:)从式文件Select a Data File(选择数据文件)对话框,打开包含该文件的的文件夹,从此文件夹中选择任意独立孔的文件,点击File(文件)→Open(打开). |
注意:该文件夹应该包含一extra keywords file(额外的关键字文件)用于标明板的大小,如果该信息在数据文件里不是关键字in the data files.
ii. | 如果你在加载一个能代表一个板上所有孔的文件(比如:一个Accuri.C6或Cl文件),选择适当的式文件Select a Data File(选择数据文件)对话框(比如:BD Accuri.c6板文件),点击File(文件)→Open(打开). |
iii. | 如果你想实现SPADE可视化 |

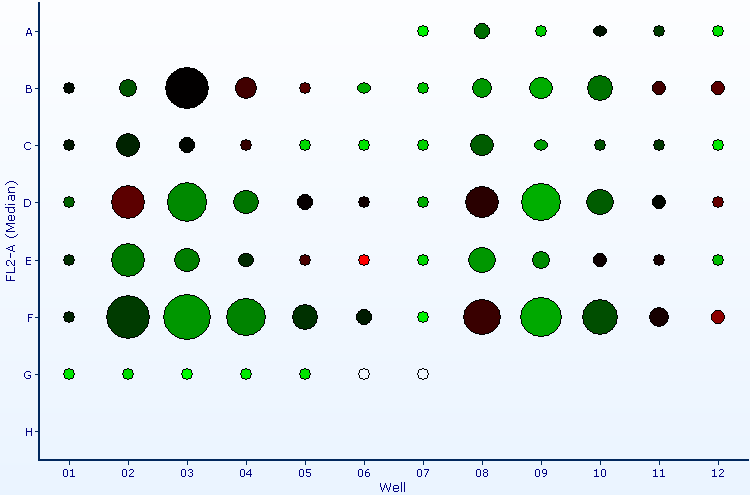

在热图。中的数据,显示在一个微孔板的二维格子上。例如,对于一96孔微孔板,热图包含八行(标识为A到H)和12列(标记为01到12)。此被显示的参数显示为y-轴的标题。每个微孔根据所选配色方案显示一种颜色 (并且该微孔的的半径取决于已选择的参数(图321).
现在,你可以创建Well Gates(微孔门)来收集多个孔中的数据,并在一个数据网格中展示每个孔的数据参数。"Data Grid(数据网格)".
Figure 32.1 Heat Map

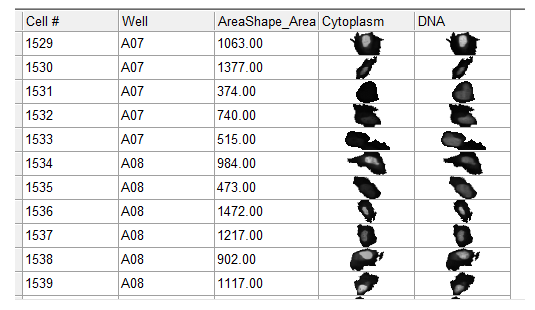

当一个"Data Grid(数据网格)"被用来显示热图。、一个Well(微孔门)列来显示每个细胞在哪一孔中。下面的例子来自一个图像细胞计数实验,其数据网格已经被格式化为一数据网格中的(图322).
Figure 32.2 Data Grid with Well Column

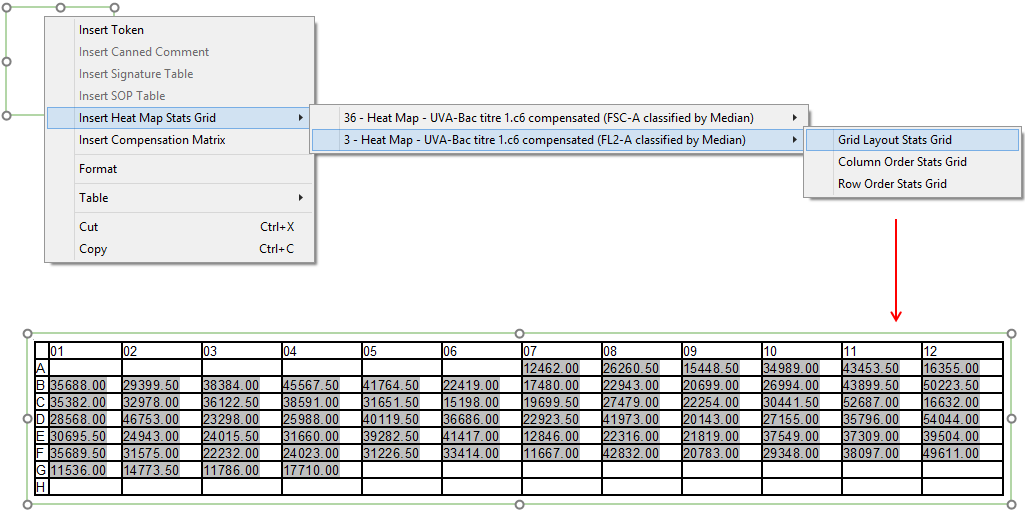

你可以插入一表格来显示热图上每个微孔的→Text Box(文本框)对于一个96孔微孔板,该操作会插入一8 x 12的数据格。为了这样做,右击文字框,选择插入热图数据网格,并从菜单中选择热图作为一个数据源。(图323).表格能够被显示在网格布局数据网格,纵向顺序数据网格或横向顺序数据网格中.
Figure 32.3 - Insert Heat Map Stats Grid into a Text Box
网格布局数据网格在一个类似于热图的表中显示热图的统计信息(上图)。

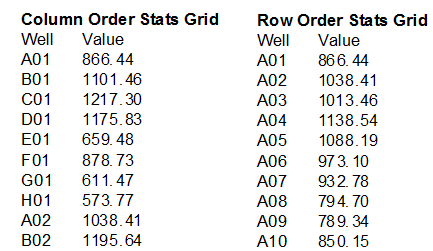

纵向顺序数据网格根据板块列顺序显示热图的统计信息,如:A01,B01,C01等(图324)
横向顺序数据网格根据板行顺序显示热图的统计信息,如:A01,A02,A03等(下图)
Figure 32.4 - Heat map stats grids displayed in Column and Row order.
所有的数据网格都能被复制和粘贴到Excel表中,或者将表格拖放到一个批处理流程导出操作中,以便进行简单的报告。
