插入一增殖柱状图

Contents

Proliferation histograms(增殖柱状图)是根据设置的参数自动模拟细胞分裂统计的一维绘图子集。

注意：此时轴坐标系应设置为对数坐标。

在插入一增殖柱状图进行曲线拟合分析之前，用户应该为相应细胞设置门。参见“增殖”教程来详细了解。

要插入一细胞分裂柱状图，请使用Insert(插入)→1D Plots(一维绘图)→Proliferation(增殖)命令。如需要，请把X-轴参数修改为反映试验中增殖染色的适当的参数，例如CFSE或者CellTrace Violet。

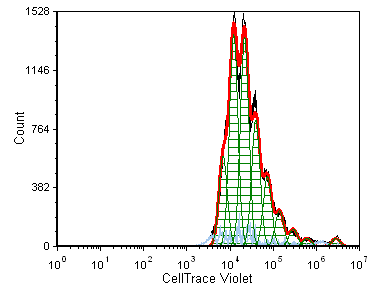

图26.是一个荧光增殖柱状图的例子1.

Figure 26.1 Proliferation Histogram

默认的颜色解释于下表。

Color(颜色)	解释
黑色	整体柱状图轮廓。它包括所有数据，且不代表任何拟合算法的输出。
红色	- 被拟合的数据的整体轮廓。该轮廓排除了算法认为是噪声的那部分信号。
浅蓝色	这是算法判定为噪声信号的那部分，这部分信号不包括在统计计算中。
绿色	- 模型拟合的增殖细胞群。这是拟合数据的实际曲线，代表父代细胞、未分裂细胞群和所有正在进行分裂的细胞代。
