在FCS Express 中，可将同一类型的两个或多个门链接起来。这会让这些门成为互相的副本。然后，移动一个门或调整一个门的大小，会移动所有链接的门。



要链接两个门：



1.在具有包含两个或更多相同类型的门的图的版面上插入一个Gate View(门视图)，方法是Insert(插入)→General(一般属性)→Gate View(门视图)命令。注意：只能链接类型相同的门，例如，两个矩形门，或两个椭圆形门。不可以将一个矩形门和一个椭圆形门相链接。



2.在Gate View(门视图)中选择两个门(使用Shift+点击)。

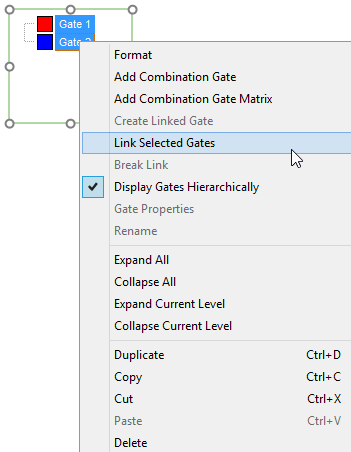

3.右键点击选中的任何一个门，从弹出菜单选择Link Selected Gates(链接所选的门)(图929)。





Figure 9.29  Linking Gates

Figure 9.29  Linking Gates





在Gate View(门视图)中，当选上一个门后，门的图标会从正方形变成链条形，表明这些门是链接在一起的(图 930)。





Figure 9.30  Linked Gates with Chain Icon

Figure 9.30  Linked Gates with Chain Icon









要解除一个链接：



1.在Gate View(门视图)上，右键单击任一链接的门，任何从弹出菜单选择Break Link(取消链接)选项。





用户也可以为一个门做克隆/副本来创建链接门：



1.在Gate View(门视图)中，在想要克隆的门上右键单击，从弹出菜单选择Create Linked Gate(创建链接门)选项。

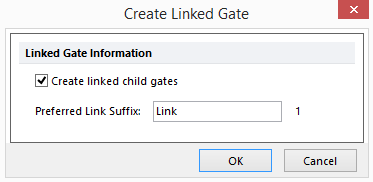

2.在Create Linked Gate(创建链接门)窗口中，输入一个后缀，用来识别链接的门(图931)。
3.点击OK。
4.您将看到一个新的克隆门被添加到Gate View(门视图)中，该门带有标记的后缀。



Figure 9.31 - Creating a Linked Gate

Figure 9.31 - Creating a Linked Gate
