首先，我们将打开一个以前保存的版面，版面中的多个页面上有一些绘图和门。

1.选择File(文件)标签→Open(打开)。
2.打开布局Tutorial Sample Data archive(教程样本数据库)中的LayoutNavigator.fey。

这时会出现这个版面。但部分版面不可见，因此我们需要使用缩放功能，来在屏幕上查看整个版面页。

3.点击Zoom(缩放)Zoom(缩放)工具按钮图标位于屏幕左下角(如图T14.1中的光标所示)。



Figure T14.1  Zoom Icon

Figure T14.1  Zoom Icon

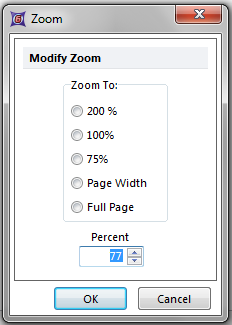

此Zoom(缩放)对话框会出现，如图T14.2所示。请注意，Percent(X百分比)数值，位于对话框窗口底部，是与您的屏幕及屏幕分辨率有关的。



Figure T14.2  Zoom Dialog

Figure T14.2  Zoom Dialog



4.选择Full Page(整个页面)。
5.点击OK。

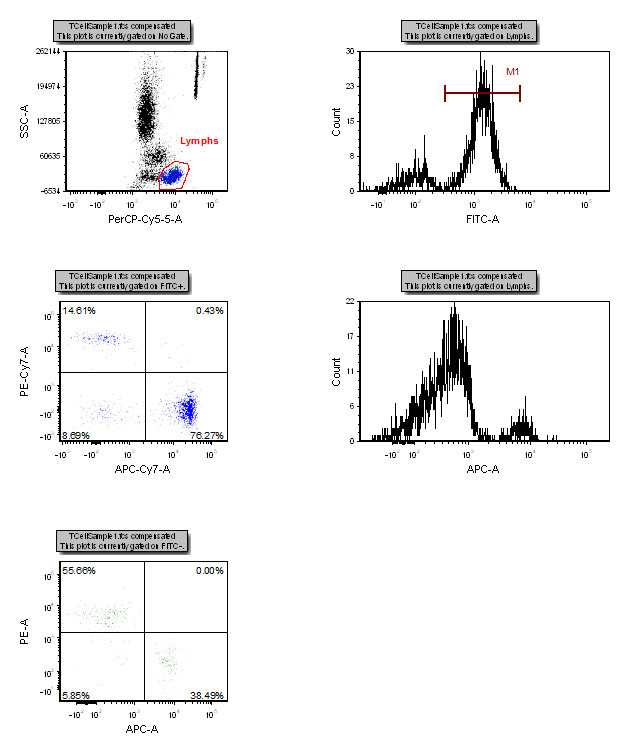

这时版面页会进行更新，来显示整个版面页，如图T14.3所示。请注意屏幕底部的标签(图T14.1)，它表明现在版面中有两个页面。



Figure T14.3  Layout Navigator - Page 1 Plots

Figure T14.3  Layout Navigator - Page 1 Plots



我们现在要打开版面导航器。

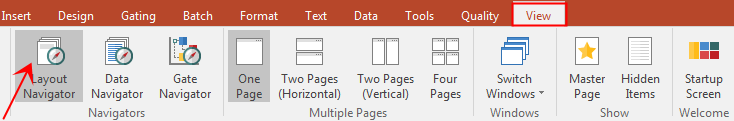

6.请选择View(视图)→Navigators(导航器)→Layout Navigator(版面导航器)命令(图T14.4)。



Figure T14.4  Selecting the Layout Navigator Command

Figure T14.4  Selecting the Layout Navigator Command



此版面导航器会出现，我们将把该窗口停靠在版面的右侧。要学习如何停靠窗口，请查看“停靠教程”一节。

7.请把鼠标放在版面导航器窗口。
8.请按下鼠标左键不放，移动版面导航器窗口。

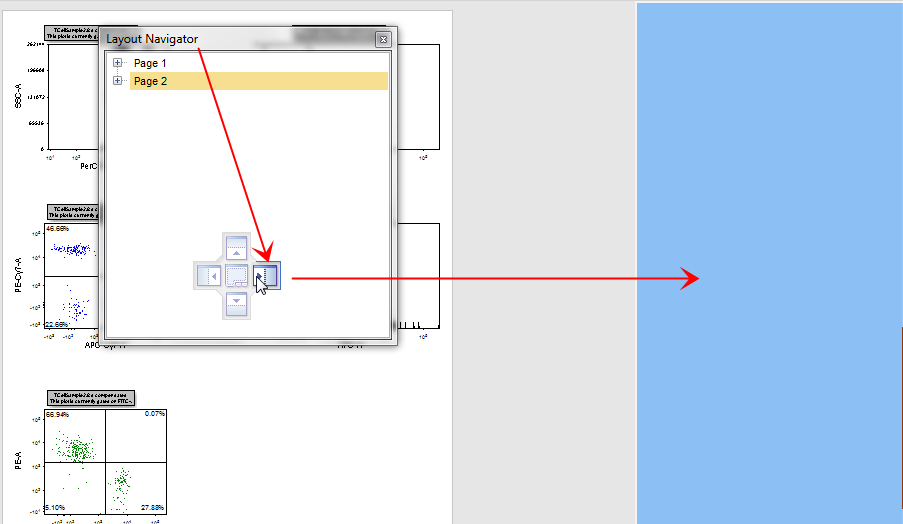

在开始移动版面导航器窗口时，在版面的中心会出现一个四向箭头的停靠图标，如图T14.5所示。

9.请继续按住鼠标键，把版面导航器向停靠图标上向右的箭头移动。
10.当光标在停靠图标的右向箭头上时，请松开鼠标键，如图T14.5中的光标所示。光标移动到正确的位置上时，在版面的右侧会出现一个蓝色的矩形，指示出对应的停靠位置。



Figure T14.5  Docking the Layout Navigator

Figure T14.5  Docking the Layout Navigator



此版面导航器窗口就被停靠到了版面的右侧。现在，不是所有的文本都可视，所以我们将调整停靠窗口的大小，把它变宽一些。

11.在Layout Navigator(版面导航器)中右键点击，选择Expand All(全部展开)。
12.请把光标移到已停靠在左边的版面导航器。
13.请慢慢地把鼠标移动到边框上，直到出现调整大小图标。
14.在把边框向左拖的过程中，请不要松开鼠标。
15.当可停靠窗口的尺寸足够大，使所有的文本都能显示时，松开鼠标版面导航器如图T14.6所示。
16.如必要，请使用已停靠的窗口右侧上的滚动条，来查看版面导航器。

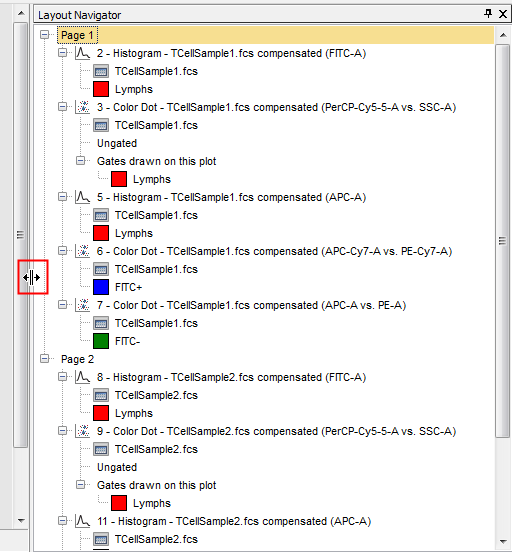

现在，停靠的版面导航器看起来如图T14.6所示。



Figure T14.6  Docked Layout Navigator

Figure T14.6  Docked Layout Navigator
