在FCS Express 中，可通过拖放操作来轻松填充饼状图。用户可将拖拽绘图或者门,统计标记或者自由文本来创建饼状图，或者取代已插入到版面中的饼状图的来创建数据条。



当通过拖拽的方法填充一个以前是空白的饼状图时，下面这些操作都可用：



•在饼状图中插入一个新的统计或者数值来绘制成扇形区。
•用一个新的数值来取代饼状图上已存在的扇形区的数值。





请查看下面的图片和步骤，来学习如何通过拖拽的方式填充饼状图。



当插入一个空白饼图后，将门拖拽到空白图上将调出Edit Statistic(编辑统计)对话框。可为门数据的绘制选择特定的统计(例如，图11所示的“% of Gated Cells11.21).

Figure 11.23 Edit Statistic dialog appearing after dragging a gate to a Pie Chart

Figure 11.23 Edit Statistic dialog appearing after dragging a gate to a Pie Chart





拖放一个门到饼状图上，然后从Edit Statistic(编辑统计)对话框中选择您想要显示的统计项目，如图11.22下表。

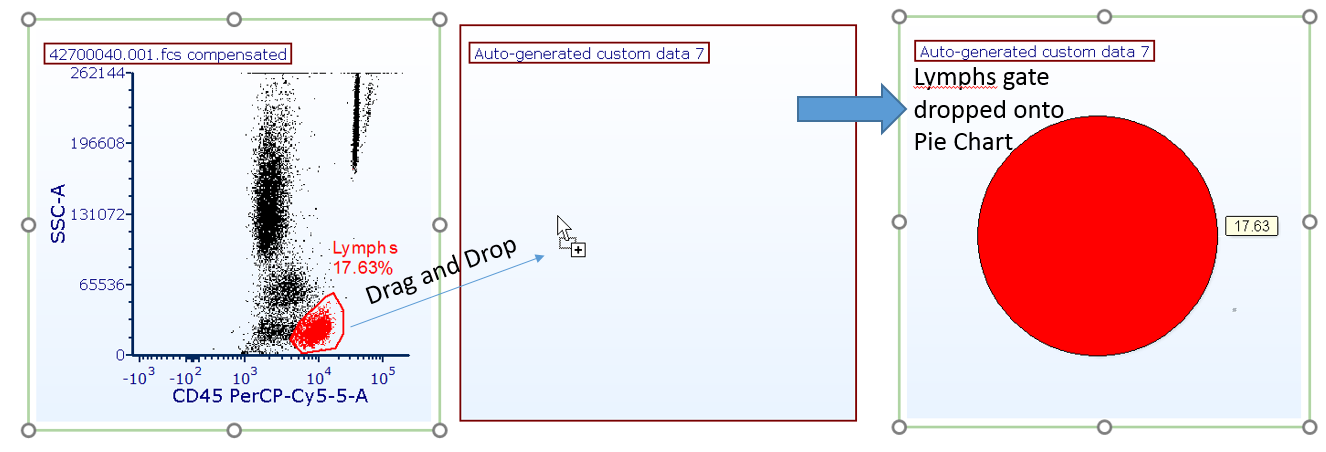

Figure 11.24 Dragging a gate to a Pie Chart to add a sector (slice)

Figure 11.24 Dragging a gate to a Pie Chart to add a sector (slice)





版面上默认的统计窗口和文本框中的统计标记或自由文本，可直接拖拽到饼状图上。必须将数据值放在已绘图上存在的饼形区域外边(如果放在饼形区域上，那拖拽的数据值就会取代饼形区域上已存在的数据值).在本例中，Edit(编辑) Statistic(统计)对话框不会出现。在下面的例子中，选中的"Gate 1, % of gated cells(门中细胞百分比)"统计被拖拽到饼状图上的空白位置，从而在饼状图上添加了一个新的扇形区域(图11.23).

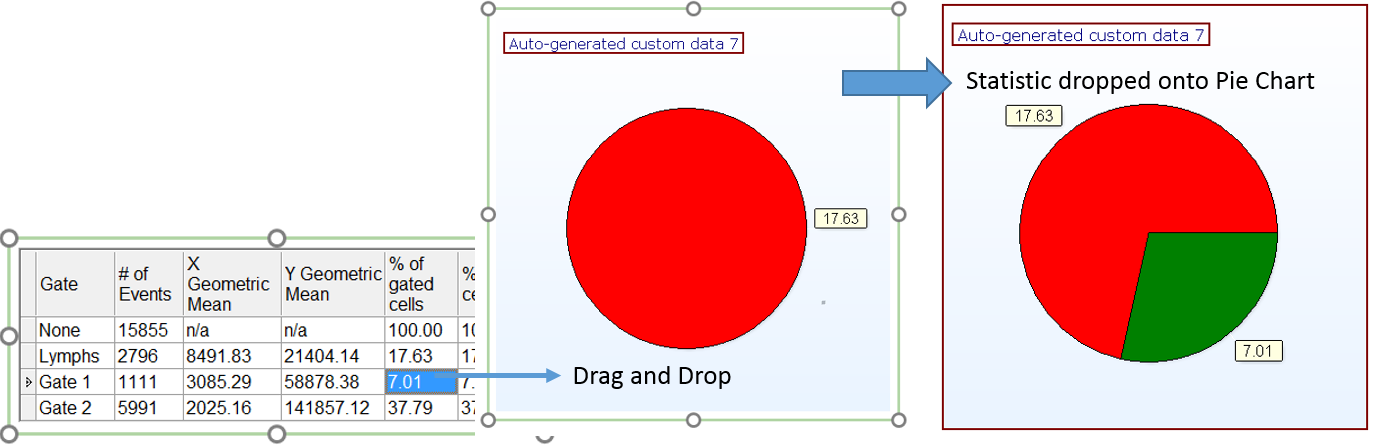

Figure 11.25 Dragging and dropping a statistic token to the Pie Chart

Figure 11.25 Dragging and dropping a statistic token to the Pie Chart





下面展示了拖拽一个绘图、门或者统计，到一已存在的扇形区域上，从而用想要显示的统计项目将其取代(图11.24).

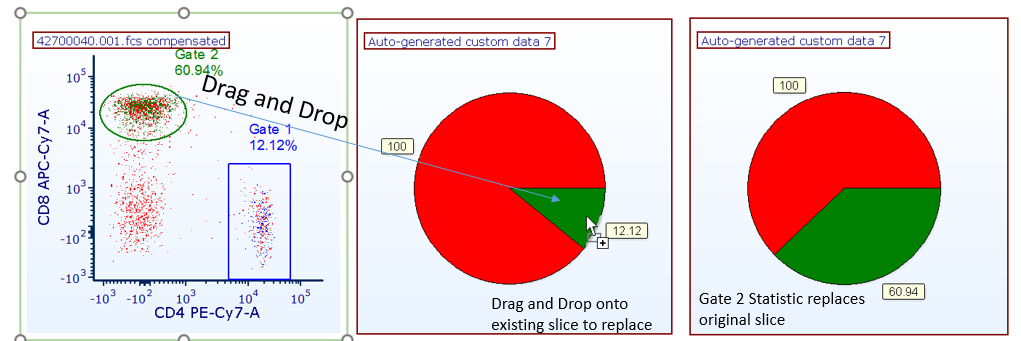

Figure 11.26 Dragging and dropping a gate to replace an existing sector (slice) on a Pie Chart

Figure 11.26 Dragging and dropping a gate to replace an existing sector (slice) on a Pie Chart
