此Quadrants(象限)项来设置二维绘图的象限。象限也可从绘图上直接创建和调整位置。



用户可用以下两种方式编辑象限：



•选择二维绘图，然后使用Format(格式化)2D选择Quadrants(象限)命令。



•右击二维绘图，从弹出菜单选择Format(格式化)，然后选择Quads(象限)分类(图８95).

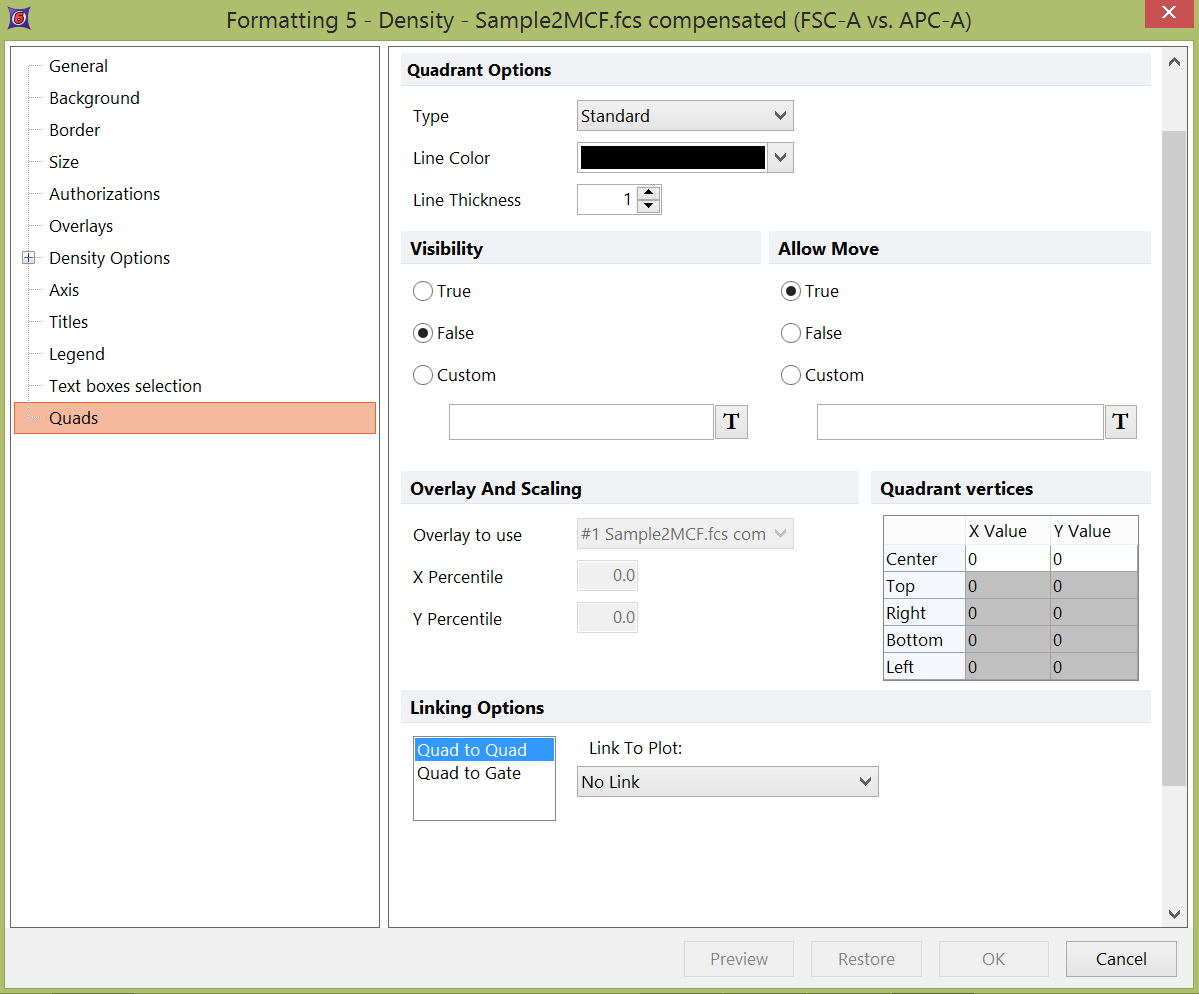

Figure 8.95  Formatting Quadrants dialog

Figure 8.95  Formatting Quadrants dialog





对话框左边的选项解释于下表。



选项

解释

请输入

类型可以是以下某一种：

•Standard(标准)：所有四个象限都是矩形。
•Floating(浮动的):象限可以是任何形状。
•X Percentile(X百分比)：象限是矩形，象限的X位置自动由X Percentile(X百分比)编辑域的数值决定。请参见命令。有四种类型的报告可在此处使用(点击每个链接来详细了解)：
•Y Percentile(Y百分比)：象限是矩形，象限的X位置自动由Y Percentile(Y百分比)编辑域的数值决定。命令。有四种类型的报告可在此处使用(点击每个链接来详细了解)：
•Both Percentile(双百分比)，：象限是矩形，象限的X和Y位置自动由X Percentile(X百分比)和Y Percentile(Y百分比)编辑域的数值分别决定。请参见命令。有四种类型的报告可在此处使用(点击每个链接来详细了解)：

Line color(线条颜色)和thickness(粗细)

绘制象限用的线条的颜色和粗细。

Visibility(可见性)

要显示所选列，选择"true(逻辑真)"。隐藏标识而不删除“False(假)”或者基于条件值使之可见Custom (定制)".此Custom (定制)选项允许你定义物件的可见性，通过评估一个条件表达。任何的Token(变量标记)或者值都可以可以设定条件性定义值，可以通过插入来插入field(域)，插入Token(变量标记)通过右击Token(变量标记)选项。此物件是可见性的，当Token的评估是真值时。

允许移动

选择允许移动十字象限标识值为"true(逻辑真)"。,不允许标识移动十字象限值为“False(假)”，或者基于条件值移动十字象限标识值为Custom (定制)".此Custom (定制)选项允许你移动十字象限当满足评估一个条件表达。任何的Token(变量标记)或者值都可以可以设定条件性定义值，可以通过插入来插入field(域)，插入Token(变量标记)通过右击Token(变量标记)选项。此十字象限的标识是能够移动的，当它满足Token的值为”True(逻辑真)”的条件时。

Quadrant vertices(象限顶点)

即象限顶点的精确的坐标。可手动输入来精确控制象限位置。注意：象限存储的分辨率是256x256；因此并非所有象限顶点数值都可用。

Overlay to use(使用的数据叠加)

在计算X百分比和Y百分比象限类型时，是使用的哪个数据层。

X Percentile(X百分比)

对于X百分比和双百分比象限类型，选用哪个百分比。

Y Percentile(Y百分比)

对于Y百分比和双百分比象限类型，选用哪个百分比。





“象限链接选项”章节



可将象限链接到其他象限或to gates可从对话框的Quad to Gate(象限到门)区，来修改当前链接。



要把象限链接到象限，选择Quad to Quad，然后选择用户想要链接到的绘图。当前绘图上的象限会变成所链接的绘图中的象限的"奴隶"，也就是说，当所链接的绘图象限属性更改后，当前绘图的象限也会更改。比如，若把绘图链接到一同型对照绘图上，该绘图中的象限会在同型对照绘图调整时自动调整。



如果绘图上的象限已经被转换成链接到门，可在Linking Options(链接选项)对话框中。这时会出现如图8所示的对话框96。

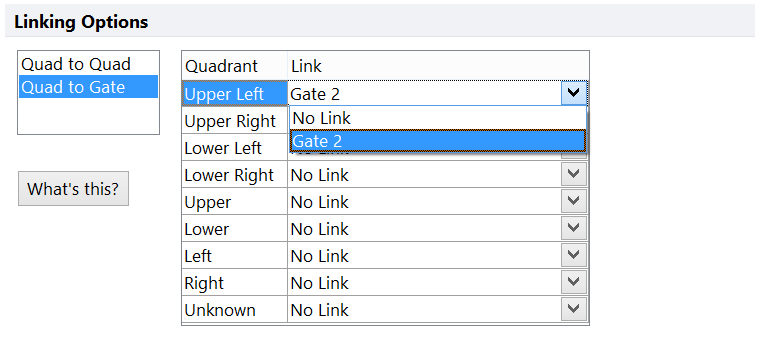

Figure 8.96  Linking Quad to Gate

Figure 8.96  Linking Quad to Gate



要修改或打破这一链接，请选择下拉列表右边向下的箭头。选择No Link(无链接)来解除象限和区域的链接。Below theNo Link(无链接)项目的下方，是在该绘图上，之前链接到其他象限的门的列表，选在允许链接到所选的象限。一个门只可链接到版面上的一个象限。如果想要的门不在下拉列表中，该门已经链接到当前绘图的另一个象限或者该门不来自这些象限。









注意各象限的百分比和超出范围的事件。



有时有相当数量的事件会超出参数的检测范围，它们会被分配到该参数的最大值部分。如果位于顶部事件的比率X %等于参数图中的最大值，高于剩余X部分的百分比将被设置成最大值。例如，顶部事件数目的30%被设置成给出参数的最大值，所有在象限中超过第70百分比的事件将被设置为最大值(Figure 8.97下面的内容。注意中间两个和最右边的散点图。)。

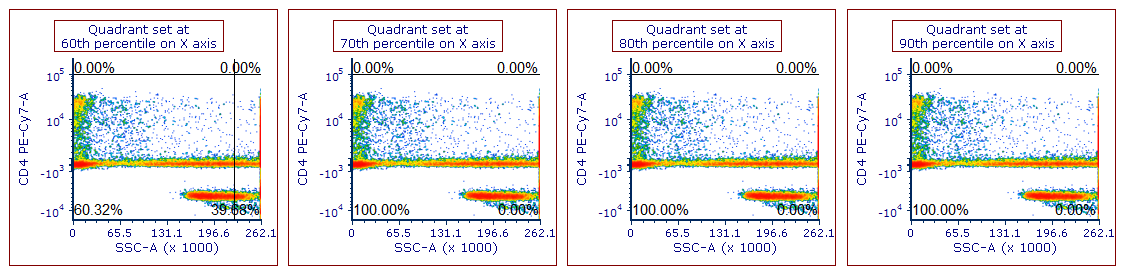

Figure 8.97 In this FCS file more than 30% of the events are set at the maximum value for the SSC parameter. Percentile quadrants have been set at different percentiles of the SSC parameter. Note that the vertex of percentiles from the 70th percentile and above are all at the maximum values for the SSC parameter.

Figure 8.97 In this FCS file more than 30% of the events are set at the maximum value for the SSC parameter. Percentile quadrants have been set at different percentiles of the SSC parameter. Note that the vertex of percentiles from the 70th percentile and above are all at the maximum values for the SSC parameter.
