拖拽marker bounds对标志的界限进行调整和添加链接

通过拖拽一个marker的端点与另一个marker的端点重合就能设置和锁定不同marker之间的界限。改变其中的一个marker的边界位置，相关的marker边界也会随着改变。



请注意：从属的marker bound会自动锁定到独立的上面，因此，从属的marker bound不能通过鼠标进行自由调整。锁定可以通过Formatting Markers(格式化标识)对话框取消勾选位于边界复选框的Locked按钮进行删除。



下面描述的是一个通过拖拽链接两个marker边界的实例分析：



通过拖拽功能设置和锁定两个marker的边界。

在本例中，位置高的marker(M1)链接到了位置低的marker(M2)。通过拖拽位置低的marker(M2)和位置高的marker(M1)对齐来实现(图9.38)请注意本例中两个marker表示的是同一个绘图，但是也可以对不同的绘图进行同样的操作。



1. 点击M2的任何位置将其选中。当标识被选中后，就会出现三个点：位于左边的是缩放手柄、右边的点是边界、中间的点用来移动标识。
2.当把光标放在左侧的缩放把手上时，光标会变成一两向箭头。
3.点击左键选中左侧的缩放把手。
4.按下鼠标键不动，拖拽标识边界移动到上方标识M1右侧边界的位置(下图-数字1)。注意，光标会变成CursorWithPlus(下图-数字2)所示。
5.松开鼠标，当光标位于上方标识M1右侧边界的位置时。标识1的右侧边界位置现在已经和标识2的左侧边界位置匹配上了 (下图-数字3)所示。
6.当标识2的左侧边界位置改变时，标识M1右侧边界的位置也会随之变化(下图-数字4)。请注意，相反的操作是不准确的。当 标识1的右侧边界位置自动锁定到标识2的左侧边界位置，标识1的右侧边界位置不能通过鼠标的进行自由调整(下图-数字5,注意right-bound不存在缩放把手)。锁定可以通过Formatting Markers(格式化标识)对话框中取消勾选位于边界复选框的Locked按钮进行删除。另外，拖拽一个新的token值到标识会对未锁定的值进行更新。

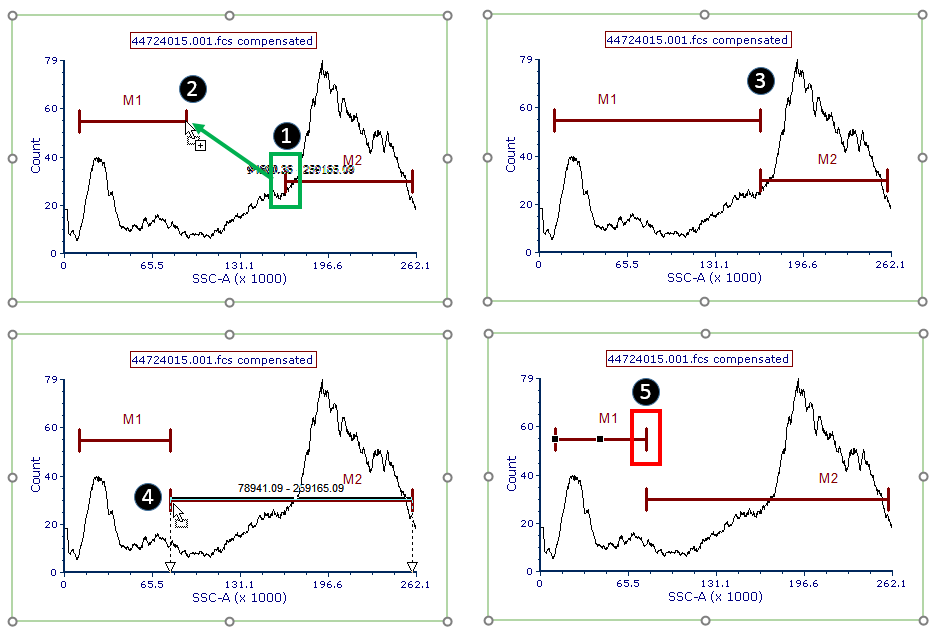

Figure 9.38 The figure shows how to set and lock two marker end points together by dragging and dropping one on top of the other.

Figure 9.38 The figure shows how to set and lock two marker end points together by dragging and dropping one on top of the other.
