在这一节中，你将会学到如何把一个门应用到动力学绘图上以及查看针对门的动力学统计。
用户在跟着本教程练习过程中可以使用自己的数据，也可以使用本教程提供的样本数据。样本数据文件可在教程样本数据库里找到。在这里我们会使用数据文件KineticsTutorial.fey、kinetics10.010以及kinetics25.025。在开始之前，请先完成使用参数数学一节中的步骤。
注: 要获得动力学绘图的统计数据，用户必须在时间轴上创建一些一维门。用户可以创建多个一维门，FCS Express将为所有门计算各种统计数据。
| 1. | 请选择Gating(门操作)→Create Gates(创建门)→Create Marker(创建标识)(图T21.10)。 |

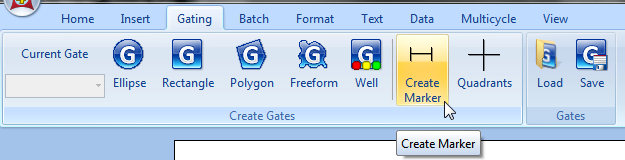

图T21.10 Creating a Marker (创建标识)
| 2. | 请在样本kinetics25.025上创建一个类似于图T21.11中的门。 |
| 3. | 请把门命名为"Marker Gate 1(标识门1)"。 |
| 4. | 请选中Gating(门操作)→Create Gates(创建门)→Create Marker(创建标识)命令。 |
| 5. | 请在样本kinetis10.010上创建一个类似于图T21.11中的门。 |
| 6. | 请把门命名为"Marker Gate 2(标识门2)"。 |
图T21.11 Kinetics Plots with 1D Gates Applied (应用一维门的动力学绘图)
| 7. | 请右键点击kinetics25.025绘图。 |
| 8. | 请从弹出菜单上选择Kinetics Statistics(动力学统计)。这时在绘图上将出现Kinetics Statistics(动力学统计)窗口。 |
| 9. | 请把Kinetics Statistics(动力学统计)窗口移到版面上一个方便操作的位置上。 |
| 10. | 请在kinetics10.010 绘图上右键点击。 |
| 11. | 请从弹出菜单上选择Kinetics Statistics(动力学统计)。这时在版面上将出现Kinetics Statistics(动力学统计)窗口。 |
| 12. | 请把Kinetics Statistics(动力学统计)窗口移到版面上一个方便操作的位置上。 |

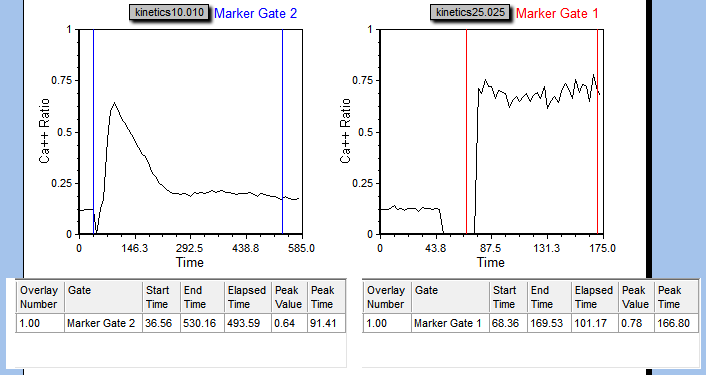

这时的版面应该看起来如图T21.12所示。请右键点击Kinetics Statistics(动力学统计)窗口，在动力学统计窗口上用户可以查看多至14个动力学统计数据(图T21.13)。这些值会随着门的改变而自动进行调整。
图T21.12 Plots with Kinetics Statistics Windows (显示动力学统计窗口的绘图)

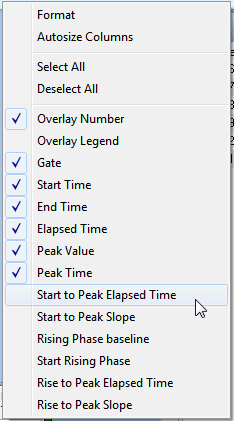

图T21.13 Kinetics Statistics Pop-up Menu (动力学统计弹出菜单)
接下来，让我们学习一下各种作图数值。
