在本例中，我们会:
| • | 演示通道校正在数据显示上的影响。 |
我们现在要来打开一个新的柱状图，演示通道校正如何影响数据的显示。
| 1. | 请使用教程样本数据库中的Monocytes.002文件来插入一个新的柱状图。 |
| 2. | 请设置新的柱状图，让它来显示通道FL3-H。 |
| 3. | 请确保柱状图上未应用门。 |

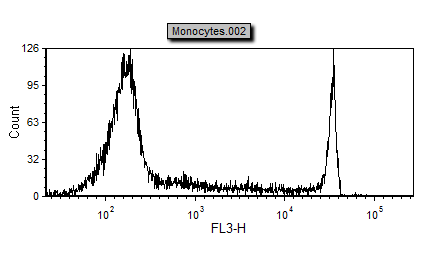

这时的柱状图应该看起来如图T23.9所示。注意到x-轴从低于102延伸到高于105。数轴显示为已经经过校正，代表可溶性PE-Cy5分子的平均等值数。这是因为默认的设置是在所有绘图上使用校正过的数轴。
图T23.9 Histogram with Calibrated Axis (带有校正过的数轴的柱状图)
| 4. | 请右键点击柱状图，调出相关弹出菜单。 |
| 5. | 请从弹出菜单上选中Statistics(统计)。 |
这时会出现和柱状图相关的Statistics window(统计窗口)。
| 6. | 请把Statistics window(统计窗口)移到柱状图的下方。 |
| 7. | 请在Statistics window(统计窗口)内部点击，将其选中；这时它周围应该有一个绿色边框。 |

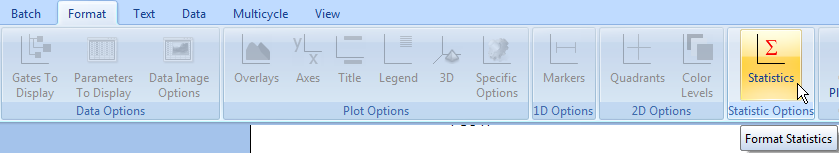

| 8. | 请选中Format(格式)→Statistics Options(统计选项)→Statistics(统计)命令(图T23.10)。 |
图T23.10 Selecting the Format Statistics Command (选择格式化统计命令)
这时会出现Formatting Statistics(格式化统计)对话框。
| 9. | 请选中Formatting Statistics(格式化统计)对话框中的以下项目: Median(中间数)、Geometric Mean(几何平均数)、Arithmetic Mean(算术平均数)、CV(变差系数)、Peak Value(峰值)以及Peak Channel(峰值通道)。 |
| 10. | 请取消对Formatting Statistics(格式化统计)对话框中其它项目的选择。 |
| 11. | 请点击OK。 |
这时的统计窗口应该看起来如图T23.11所示。
.png)
图T23.11 Statistics Window for Histogram with Calibrated Axis (经过数轴矫正的柱状图所对应的统计窗口)
| 12. | 请右键点击柱状图，调出相关弹出菜单。 |
| 13. | 请从弹出菜单上选中Format(格式化)。 |
这时会出现Formatting(格式化)对话框。
| 14. | 请移动一下Formatting(格式化)对话框，使得柱状图以及统计窗口都可见。 |
| 15. | 请在Formatting(格式化)对话框左边的类别选项中选择Histogram(柱状图)→Histogram Specific Options(柱状图特定选项)，如前面的图T23.4所示。 |
注意到Use channel calibration on axis(在数轴上使用通道校正)处于选中状态。
| 16. | 请取消对Use channel calibration on axis(在数轴上使用通道校正)选项的勾选(图T23.4)。 |
| 17. | 请点击Preview(预览)键。 |
注意到柱状图曲线自身并未改变，但数轴却回到了未经校对的100到104范围。注意到当数轴从校正改为非校正后，统计窗口的数值也随着改变。当校正有效时，统计数据的单位代表PE-Cy5的MESF值。不使用校正时，统计数据的单位代表FCS文件中从原始数据中获得的没有特定意义的值。
| 18. | 请点击Cancel(取消)，关闭Formatting(格式化)对话框。 |
在下一节中，我们将学习保存以及导入通道校正。
