设置通道校正工具

Previous topic Next topic JavaScript is required for the print function

在本例中,我们会:

确定通道校对中需要的变量。
使用在前一节中做好的微珠门以及标记来设置通道校正。
获取校正信息。



开始设置之前,我们要先阐述一下流式细胞FCS数据是如何被格式化的。一般来说,FCS文件中的第一个参数是前向散射,紧跟着的是侧向散射,然后是荧光通道按序排列,FL1、FL2、FL3等等。有些设备把参数名直接嵌入FCS文件中,用户可以在Channel Calibration(通道校正)工具中查看这些参数(参见以下的教程)。但在本节教程中使用的这个文件没有这些嵌入信息。但是我们知道"Parameter 5(第5个参数)"代表FL3,这就是我们想要校正的通道。如果不知道一个参数对应于哪个荧光通道,用户可以通过选择Data(数据)→DataInfo(数据信息)→View Header(查看文件头)命令来查看FCS的文本头信息。这时会出现一个对话框,以表格的方式显示FCS数据文件头信息中的所有参数信息。



我们现在就来设置通道校正工具。

1.请选中View(查看)→Tools(工具)→Channel Calibration(通道校正)命令(图T23.5)。

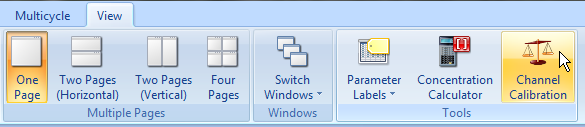

图T23.5  Selecting the Channel Calibration Tool Command (选择通道校正工具命令)

图T23.5  Selecting the Channel Calibration Tool Command (选择通道校正工具命令)



这时会出现Channel Calibration(通道校正)对话框(图T23.6)。

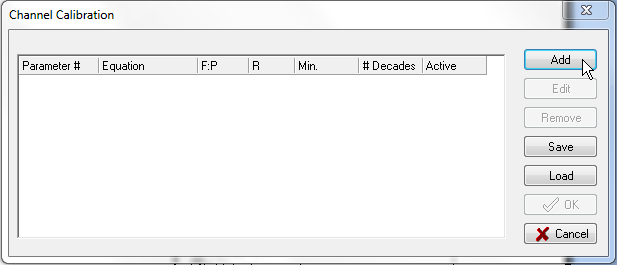

图T23.6  Channel Calibration Dialog (通道校正对话框)

图T23.6  Channel Calibration Dialog (通道校正对话框)



2.请点击Channel Calibration(通道校正)对话框上的Add(添加)按钮(图T23.6)。

这时会出现一个New Calibration(新校正)对话框,类似于图T23.7。

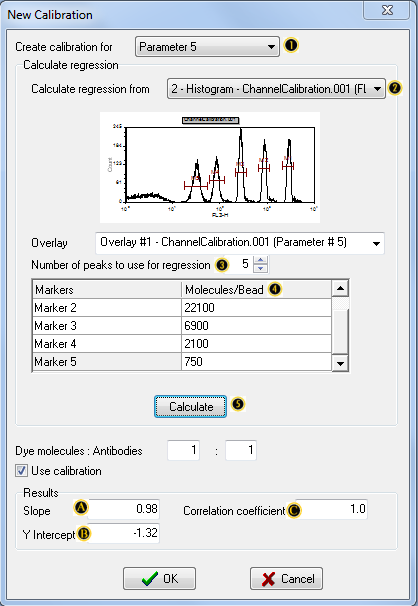

图T23.7  New Calibration Dialog (新校正对话框)

图T23.7  New Calibration Dialog (新校正对话框)



3.请从Create calibration for(为...创建校正)下拉列表中选中Parameter 5(第5个参数)(图T23.7)。
4.请从Calculate regression from(从...计算回归)下拉列表中选择有校正微珠的柱状图Histogram - ChannelCalibation.001 (FL3)

注: 如果在柱状图上有多个叠加图层,请在Overlay(叠加图层)一项中选择使用哪个图层。在本例中的柱状图只是一个简单的柱状图。因此,图上没有其它叠加图层。用户不需要在对话框上做任何修改。

5.请在Number of peaks to use for regression(回归过程中用到的信号峰的数目)字段输入"5"

一般来说最好使用所有信号峰(除去空白峰);但如果因某种原因用户想要删除某个信号峰,也是可以的。用户必须使用最少三个信号峰来计算回归。

6.请在Molecules/Bead(分子/微珠)列中为每个数据峰输入以下荧光值(如图T23.7): 从Marker 1(第1个标记)开始,分别为771002210069002100以及750

这些值是由微珠制造商提供的,它们常被称为MESF – Mean Equivalent of Soluble Fluorochrome(可溶性荧光染料溶解平衡值)。在本例中的MESF值是针对PE-Cy5分子的。

如果用户选择的信号峰数少于柱状图上的实际信号峰数,例如从五个峰中选四个,请保证从左边的一列中选中正确的标记。

7.请点击Calculate(计算)按钮(图T23.7)。

这时New Calibration(新校正)对话框以及计算结果,也即Slope(斜率)Y Intercept(Y轴截距)Correlation coefficient(拟合系数) 看起来应该如图T23.7所示。FCS Express使用对数值计算回归。最小检测阈值是在回归公式中把通道设为"1"时获得的荧光信号。级数(机器的动态范围)的计算公式为斜率的倒数。

8.请点击OK,关闭New Calibration(新校正)对话框。

这时出现的Channel Calibration(通道校正)对话框将如图T23.8所示。现在可以使用通道校正了。

如果用户定义了多个参数的校正,它们都会在这里出现。如果选中了Active(有效的)选项,那么在版面中将应用该校正设置(应用于那些勾选了Use channel calibration on axis(在数轴上使用通道校正)选项的绘图)。对于每一个参数用户只可以定义一个有效的校正。

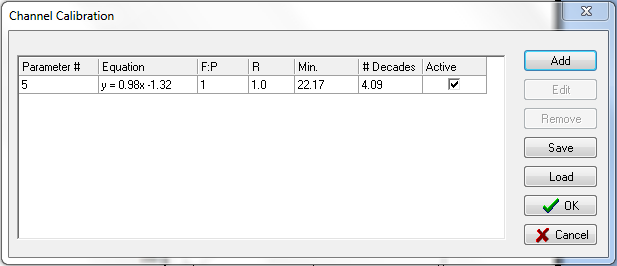

图T23.8  Updated Channel Calibration Dialog (更新过的通道校正对话框)

图T23.8  Updated Channel Calibration Dialog (更新过的通道校正对话框)



注: 我们在这里没有演示,但用户可以通过在Channel Calibration(通道校正)列表中选中某个参数已有的校正设置,来对其进行编辑,方法是按下Edit(编辑)按钮。

9.请点击OK,关闭Channel Calibration(通道校正)对话框,返回到版面上。



接下来,我们将演示如何进行通道校正
