Column Mode(列模式)批处理分析报表的创建方式和Cell Mode(单元格模式)的报表创建方式相似。
在这个练习中，我们会:
| • | 创建一个Excel列模式批处理分析报表。 |
| • | 把Excel单元格模式中的项目移动到列模式报表中。 |
| • | 把列标题插入到Excel批处理分析报表中。 |
| • | 把图片插入到Excel列模式批处理分析报表中。 |
| 1. | 请选择Batch(批)→Batch Processing(批处理)→Batch Actions(批操作)命令。批操作窗口看起来如图T9.29所示。 |
| 2. | 请从Add Report(添加报表)部分选择Export To Excel (Column Mode)(导出到Excel(列模式))。 |
这时会出现Excel (Column Mode) Options(Excel(列模式)选项)对话框(图T9.31)。

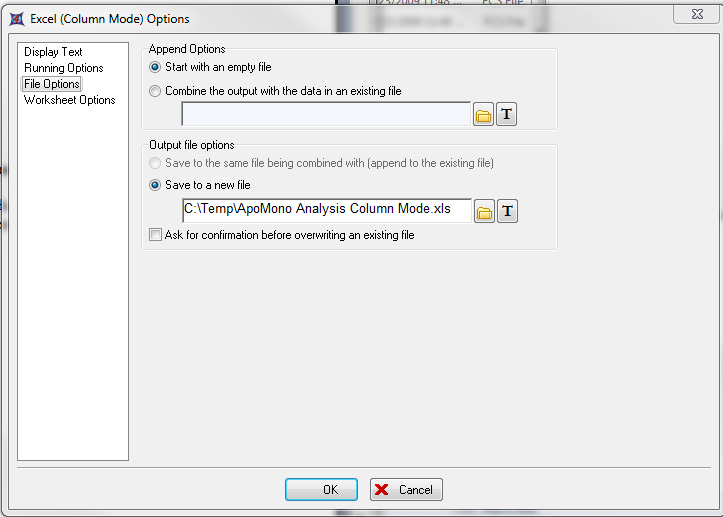

图T9.31 Excel (Column Mode) Options Dialog (Excel(列模式)选项对话框)
| 3. | 请在Save to a new file(保存到新文件)字段中输入C:\Temp\ApoMono Analysis Column Mode.xls文件(图T9.31)。(如果没有C:\Temp文件夹，请另外选择一个文件夹)。 |
| 4. | 请点击OK。 |
这时在窗口中的Batch Process Actions(批处理操作)部分会出现Excel (Column Mode)(Excel(列模式))进程(图T9.32)。现在我们将通过复制和粘贴的方法，把批处理操作从Excel (Cell Mode)(Excel(单元格模式))复制到Excel (Column Mode)(Excel(列模式))(图T9.32)。

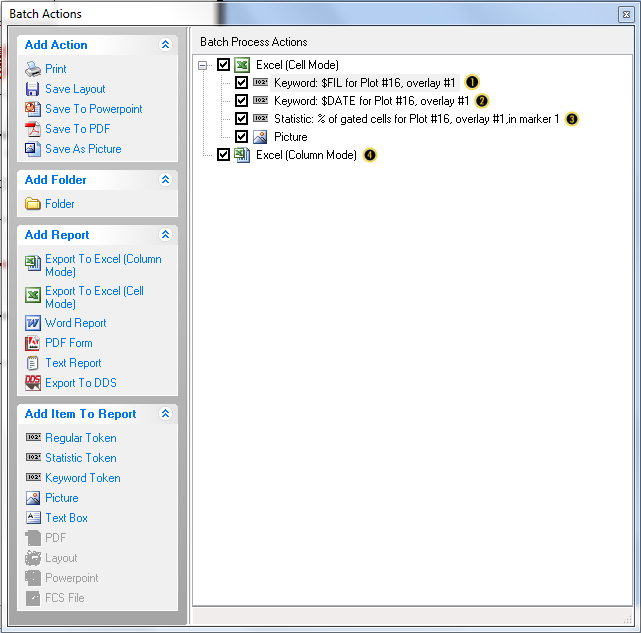

图T9.32 Excel (Column Mode) Process in the Batch Process Actions (批处理操作窗口中的Excel(列模式)进程)
| 5. | 请从Excel (Cell mode)(Excel(单元格模式))批处理进程中左键点击选中关键字Keyword: $FIL (图T9.32)。 |
| 6. | 按下Ctrl键的同时，请从Excel (Cell Mode)(Excel(单元格模式))批处理进程中左键点选关键字Keyword: $DATE  和统计Statistic: % of gated cells(统计: 门中细胞百分比) (图T9.32)。 |
| 7. | 请同时按下Ctrl 和"C"键来复制所选项目。 |
| • | 或者，请右键点击来调出批处理操作弹出菜单(图T9.33)。 |
| • | 请选择Copy BP Actions(复制批处理操作) (图T9.33)。 |

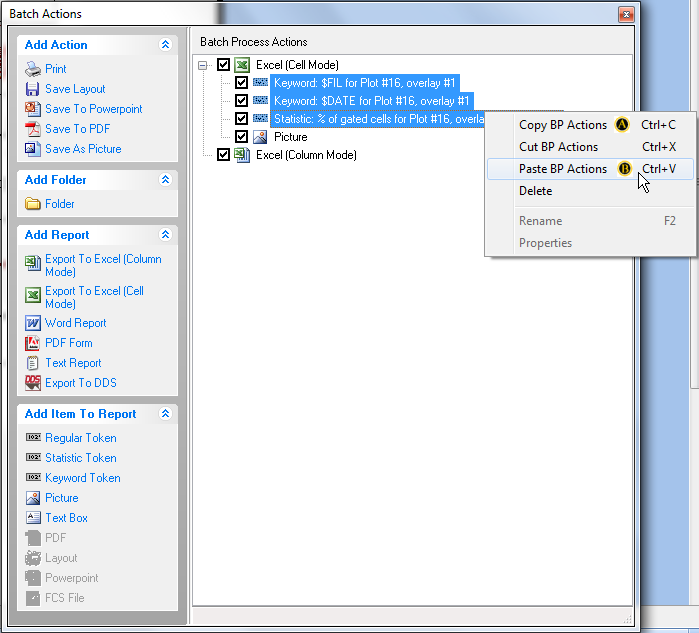

图T9.33 Batch Process Actions Pop-up Menu to Copy and Paste Actions (使用批处理操作的弹出菜单来复制和粘贴批操作)
| 8. | 请在Batch Actions(批操作)窗口中通过左键点选Excel (Column Mode)(Excel(列模式))进程(图T9.32)。 |
| 9. | 请同时按下Ctrl和"V"键来把所选项目粘贴到Excel (Column Mode)(Excel(列模式))批处理操作中(图T9.32)。 |
| • | 或者，请右键点击来调出批处理操作弹出菜单(图T9.33)。 |
| • | 请选择Copy BP Actions(复制批处理操作) (图T9.33)。 |
这些批处理操作已经从Excel (Cell Mode)(Excel(单元格模式))复制到了Excel (Column Mode)(Excel(列模式))中，如图T9.34所示。

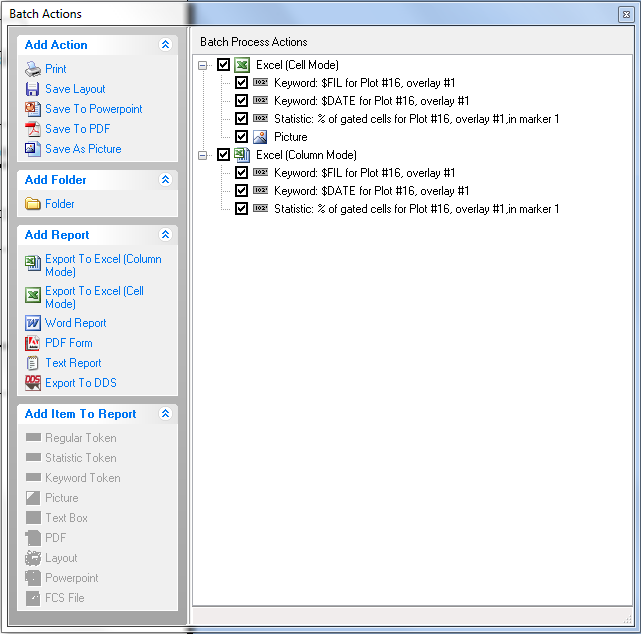

图T9.34 Batch Actions Dialog with Actions Pasted to Excel (Column Mode) (批操作对话框中粘贴到Excel(列模式)中的批操作)
| 10. | 请双击Excel (Column Mode)(Excel(列模式))批操作下的Keyword: $FIL关键字标记。 |
这时会出现Excel field "Keyword: $FIL" options(Excel字段"Keyword: $FIL"选项)对话框，这个对话框和图T9.16近似，只是标题不是Cell Mode(单元格模式)，而是Column Mode(列模式)。
| 11. | 请点击Field(字段)类别选项(图T9.16)，调出字段页(图T9.35)。 |
| 12. | 请在Column Name(列名称)字段输入File Name(文件名)(图T9.35)。 |

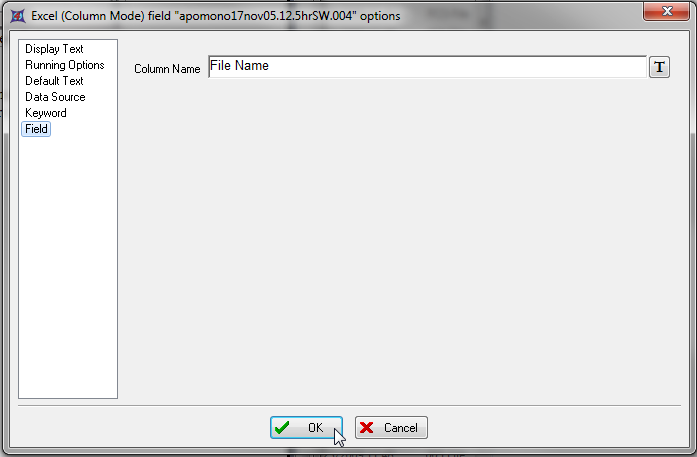

图T9.35 Setting Column Name for Excel (Column Mode) Batch Export (为Excel(列模式)批导出设置列名称)
| 13. | 请点击OK来接受这个列名称并关闭窗口。 |
我们现在已经为把关键字标记$FIL批量导出到Excel(列模式)定义了列名。
| 14. | 请双击Excel (Column Mode)(Excel(列模式))下的关键字标记Keyword: $DATE。 |
像前面一样，这时会出现Excel field "Keyword: $DATE" options(Excel字段"Keyword: $DATE"选项)对话框，这个对话框和图T9.16近似，只是标题不是Cell Mode(单元格模式)，而是Column Mode(列模式)。
| 15. | 请点击Field(字段)列表选项(图T9.16)来调出字段页(图T9.35)。 |
| 16. | 请在列名称字段输入Date(日期)。 |
| 17. | 请点击OK。 |
| 18. | 请双击Excel (Column Mode)(Excel(列模式))批操作下的 Statistic: % of gated cells(统计: 门中细胞百分比)标记，重复上述过程。 |
这时会出现Excel field "Statistic: % of gated cells" options(Excel字段"Statistic: % of gated cells"选项)对话框，该对话框和图T9.16非常相似，只是标题不是Cell Mode(单元格模式)，而是Column Mode(列模式)。
| 19. | 请点击Field(字段)类别选项(图T9.16)来调出字段页(图T9.35)。 |
| 20. | 请在列名称字段输入Positive Cells % (Marker)(阳性细胞百分比(标记))。 |
| 21. | 请点击OK。 |
我们现在已经为所有Excel(列模式)批量导出定义了列名称(图T9.36)。
| 22. | 请取消点选Excel (Cell Mode)(Excel(单元格模式))批操作(图T9.36)。 |

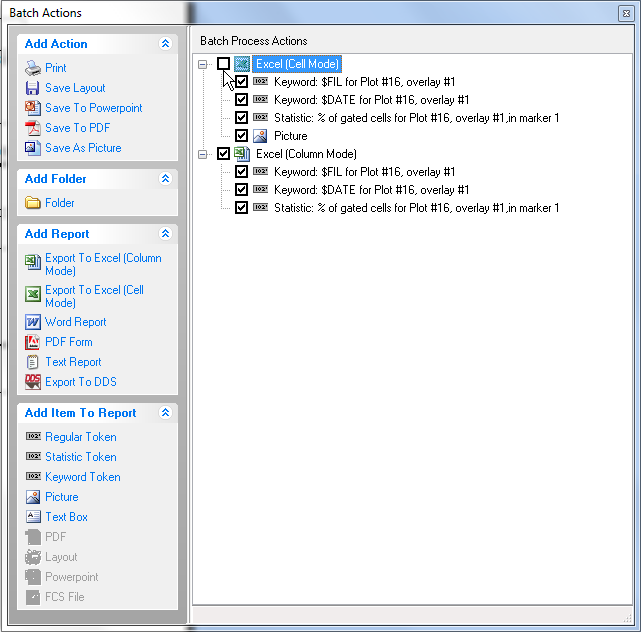

图T9.36 Deselect Excel (Cell Mode) to Batch Process Only Excel (Column Mode) (取消点选Excel(单元格模式)，仅仅批处理Excel(列模式))
现在我们已经可以运行批处理，把数据导出到Excel (Column Mode)(Excel(列模式))。
| 23. | 请选择Batch(批)→Batch Processing(批处理)→Run(运行)命令(图T9.10)。 |
这时会出现Excel(列模式)报表，报表中有批处理的结果(图T9.37)。

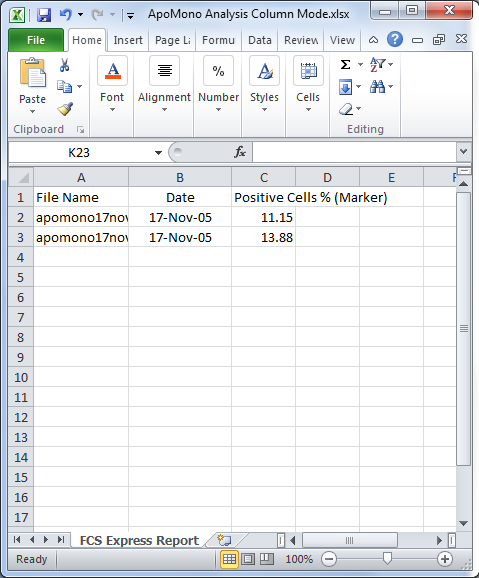

图T9.37 Excel (Column Mode) Report (Excel(列模式)报表)
我们现在将使用拖放的方式，把一个绘图图片从FCS Express中拖拽到Excel电子表格中。
| 24. | 请从FCS Express版面BatchProcess.fey中选择ApoMono.001柱状图。柱状图的边框在选中后会变红。 |
| 25. | 请把光标箭头移动到柱状图的边界上，这时光标将变成一个四向箭头。 |
| 26. | 点击鼠标左键。 |
| 27. | 请按下鼠标左键不放，把绘图从FCS版面中拖到Excel(列模式)报表的电子表格中(图T9.38)。 |

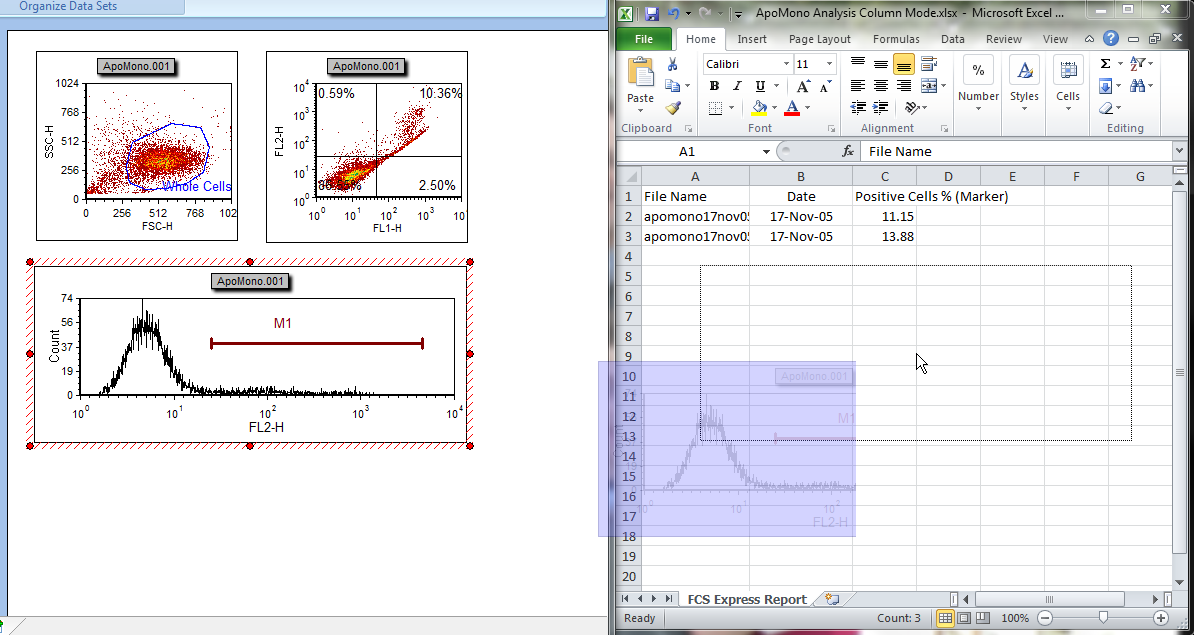

图T9.38 Dragging and Dropping a Plot Image from FCS Express to an Excel Spreadsheet (把绘图从FCS Express中拖到Excel电子表格中)
| 28. | 当绘图移动到Excel (Column Mode)(Excel(列模式))批处理报表中统计数据的下方时，松开鼠标(图T9.38)。 |
这时一个柱状图的图像会出现在Excel电子表格中(图T9.39)。用户也可以把FCS Express中的对象通过拖放的方式复制到Word和PowerPoint中。

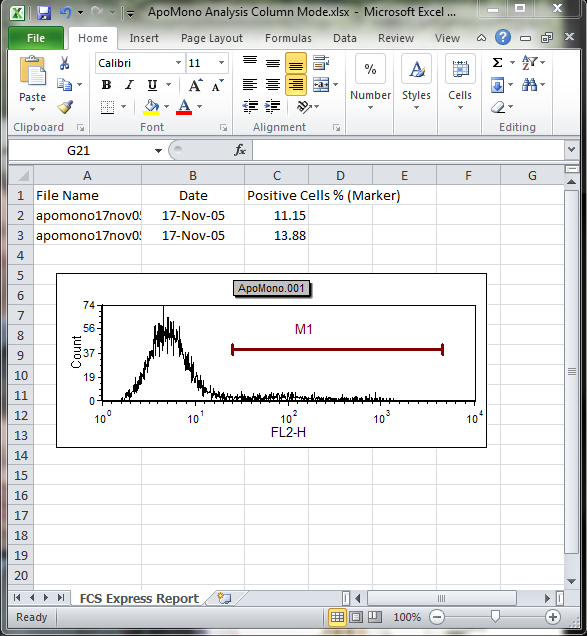

图T9.39 Excel (Column Mode) Report with a Plot Image Added (Excel(列模式)报表中含有一个绘图图像)
在定义批教程过程中，把Batch Actions(批操作)窗口停靠在窗口的一边会很有用。停靠Batch Actions(批操作)对话框会让向其中拖放绘图和标记操作变得非常简单，让用户可以很快地设置批处理操作。图T9.40是一个Batch Actions(批处理)对话框停靠在版面左边的例子。请参见停靠教程来更好地学习FCS Express中的停靠功能。

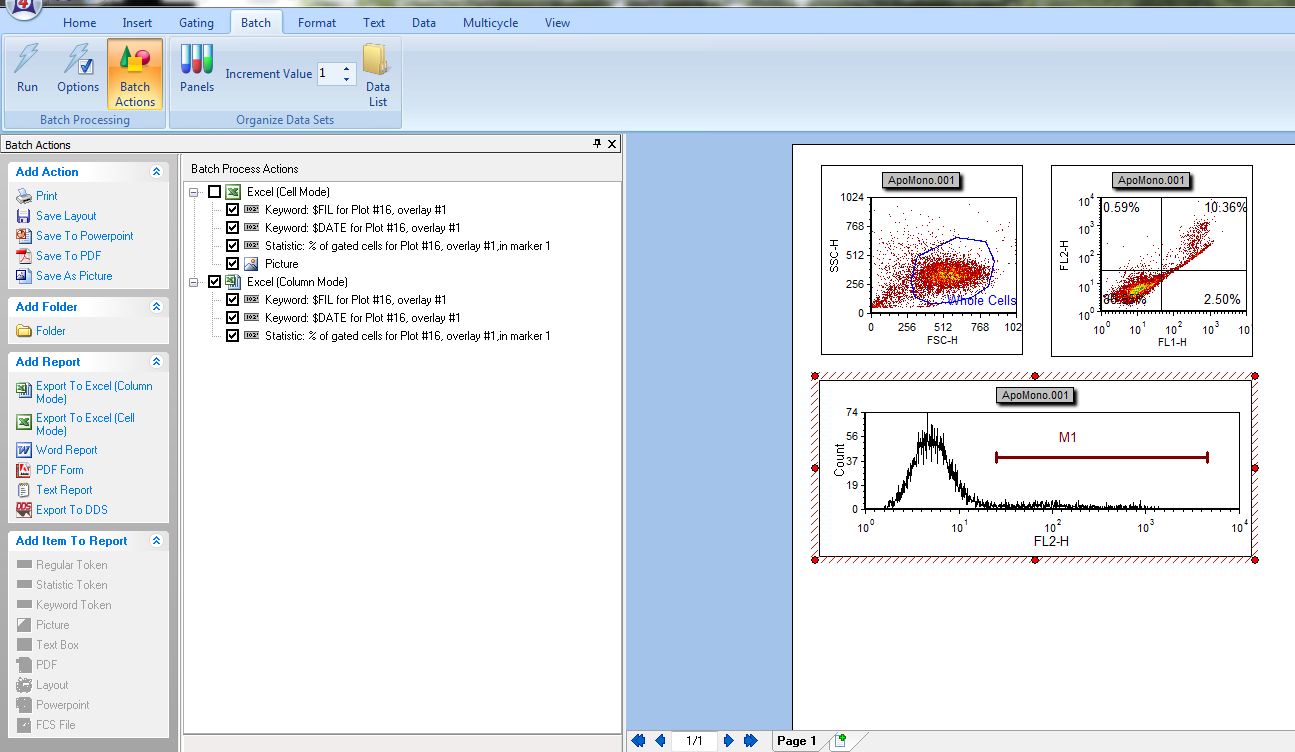

图T9.40 Batch Actions Window Docked to the Left Side of the Layout (批操作窗口停靠在版面左侧)
