使用热图
|
||
要显示Heat Map(热图):
1. | 选择Insert(插入)→Other Plots(其它绘图)→Heat Map(热图)命令。 |
2. | 在绘图上用户希望热图出现的地方点击(或点击-拖拽)。 |
如果要导入从微孔板一起获取的一系列数据文件,或将Accuri CFlow文件作为微孔板导入,在选择数据文件对话框上的Files of type(文件类型)下拉列表中选择FCS Plate folder(FCS微孔板文件夹)。然后选择包含这些文件的一个文件夹。该文件夹应该包含一个关键字文件来说明微孔板的尺寸。
Heat Map(热图)中的数据显示在一个微孔板的二维格子上。例如,对于96孔的微孔板,热图包含八行(标识为A到H)和12列(标记为01到12)。正在显示的参数被显示为y-轴的标题。每个微孔根据所选的配色方案显示一种颜色(图27.1)。

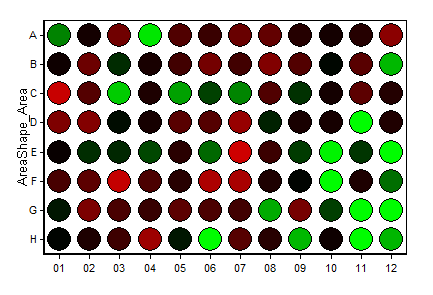

图27.1 Heat Map (热图)
如果有一个针对Heat Map(热图)的Data Grid(数据网格)也在显示时,其中会有一列Well(细胞孔)列来标明每个细胞在哪一个细胞孔中(图27.2)。

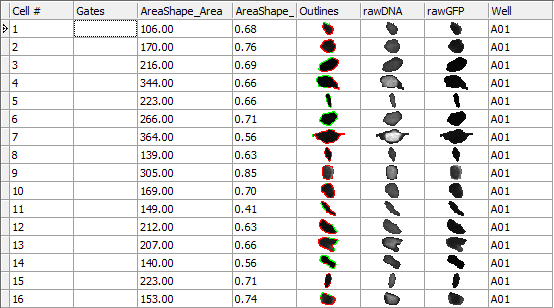

图27.2 Data Grid with Well Column (有细胞孔列的数据网格)
如果在含有Heat Map(热图)的版面中有一个Text Box(文本框),用户可插入一个表格来显示每个微孔的实际数值。对于一个96孔微孔板,该操作会插入一个8x12的数据网格。要想这样做,请右键点击文本框,选择Insert Heat Map Stats Grid(插入热图统计数据网格),然后从菜单中选择Heat Map(热图)作为数据源(图27.3)。

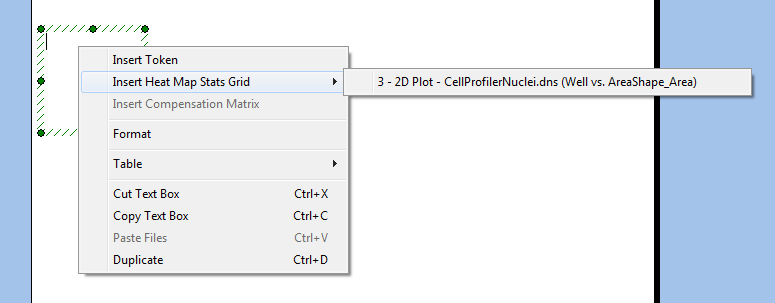

图27.3 Insert Heat Map Data Grid into a Text Box (把热图数据网格插入文本框中)
